Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | TC350 | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 97.5 mm x 31,7 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 10mil |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Nickle sans électro, palladium sans électro et or par immersion (ENEPIG) |

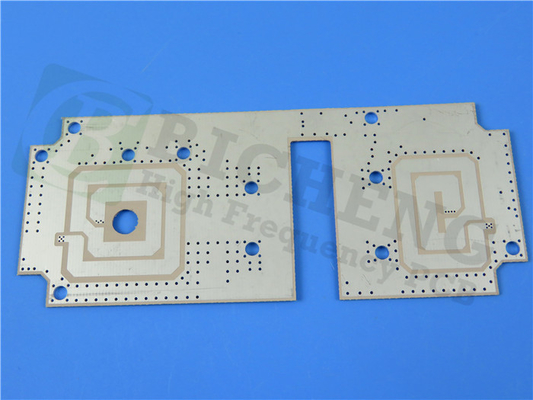

Le PCB TC350 est fabriqué à partir de stratifiés Rogers TC350, avec une composition unique en PTFE, des charges céramiques hautement conductives thermiquement et un renforcement en verre tissé.Cette combinaison se traduit par une faible perte d'insertion et une conductivité thermique élevéeLa conception du TC350 assure une fiabilité supérieure et des températures de fonctionnement réduites, idéales pour les systèmes d'amplificateur de puissance et d'antenne.
Avec une constante diélectrique (Dk) de 3,5 à 1 MHz, 1,8 GHz et 10 GHz, les stratifiés TC350 maintiennent une excellente stabilité à différentes températures.Cette stabilité est cruciale pour maximiser le gain et minimiser la perte de bande passante dans les amplificateurs de puissance et les antennesEn outre, il est essentiel pour les appareils sensibles à la phase et à l'impédance, tels que les transformateurs réseau et les diviseurs de puissance Wilkinson.
Les principales caractéristiques sont les suivantes:
- Facteur de dissipation: 0,0015 à 1 MHz, 0,0018 à 1,8 GHz et 0,002 à 10 GHz
- Coefficient d'expansion thermique (CTE): 7 ppm/°C dans les axes x et y, 23 ppm/°C dans l'axe z de 50°C à 150°C
- Faible coefficient thermique de Dk: -9 ppm/°C de -40°C à 140°C
- Haute conductivité thermique: 0,72 W/mk
- Absorption de l'humidité: 0,05%
- T260, T288, T300: > 60 minutes
| Les biens immobiliers | Unités | Valeur | Le test Merthod |
| 1Propriétés électriques | |||
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) | |||
| @ 1 MHz | - Je ne sais pas. | 3.50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @1,8 GHz | - Je ne sais pas. | 3.50 | CAVITÉ de résonance |
| @10 GHz | - Je ne sais pas. | 3.50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation | |||
| @ 1 MHz | - Je ne sais pas. | 0.0015 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @1,8 GHz | - Je ne sais pas. | 0.0018 | CAVITÉ de résonance |
| @10 GHz | - Je ne sais pas. | 0.0020 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température du diélectrique | - Je ne sais pas. | ||
| TC r @ 10 GHz (-40 à 150°C) | ppm/oC | - 9 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Résistance de surface | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | KV | 40 | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc | seconde | > 240 | IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Nom de l'entreprise | °C | 520 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% | °C | 567 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (x,y) 50 à 150 °C | ppm/oC | 7, 7 | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (z) 50 à 150 °C | ppm/oC | 12 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| Pourcentage d'expansion de l'axe z (50-260oC) | % | 1.2 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| 3Propriétés mécaniques | |||
| Résistance à l'écaillage au cuivre (1 oz/35 microns) | |||
| Après un stress thermique | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150 °C) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Module du jeune | Le nombre de points de contact est le suivant: | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 | |
| Résistance à la flexion (machine/cross) | Le nombre de points de contact est le suivant: | 14/10 (97/69) | IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) | Le nombre de points de contact est le suivant: | 11/8 (76/55) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression | Le nombre de points de contact est le suivant: | Pour l'utilisation dans les machines à coudre | |
| Ratio de Poisson | - Je ne sais pas. | Pour l'utilisation dans les machines à coudre | |
| 4Propriétés physiques | |||
| Absorption de l'eau | % | 0.05 | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC | g/cm3 | 2.30 | ASTM D792 Méthode A |
| Conductivité thermique | Pour les appareils électroniques | 0.72 | Pour l'ASTMD5470 |
| Température spécifique | J/gK | 0.90 | Pour les appareils de traitement de l'air |
| Intégrabilité | classe | V0 | L'utilisation de l'équipement |
| Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr | |||
| Perte de masse totale | % | 0.02 | Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
| Matériau du PCB: | Composite tissé renforcé de fibres de verre, rempli de céramique, à base de PTFE |
| Nom: | Le TC350 |
| Constante diélectrique: | 3.5 ± 0.05 |
| Conductivité thermique | 0.72 W/m-K |
| Facteur de dissipation | Df.002@10 GHz |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP, l'étain à immersion, etc. |
Le PCB TC350 bénéficie d'une température de jonction réduite et d'une fiabilité améliorée, avec une excellente dissipation et gestion de la chaleur.Cela conduit à une utilisation et à une efficacité accrues de la bande passante pour les amplificateurs et les antennes, ainsi qu'une fiabilité supérieure du trou traversé.
Construit comme un PCB rigide à deux couches, il comporte 35 μm de cuivre sur les deux couches et une épaisseur de noyau de 0,254 mm (10 mil) de TC350.15 mm) d'une épaisseur de 0Il supporte des traces minimales et des exigences d'espace de 5/5 mils et une taille minimale de trou de 0,2 mm, sans vias aveugles.
Ce PCB est fourni avec des illustrations au format Gerber RS-274-X et répond à la norme de qualité IPC-Classe 2. Il est disponible dans le monde entier, ce qui le rend accessible aux ingénieurs du monde entier.
Les applications typiques comprennent les amplificateurs de puissance, les filtres, les amplificateurs montés sur une tour (TMA), les amplificateurs montés sur une tour (TMB), les antennes à cycle thermique sensibles à la dérive diélectrique,et combinateurs à micro-ondes et diviseurs de puissanceAvec sa gestion thermique avancée et ses excellentes performances électriques, le PCB TC350 est un choix fiable pour les conceptions électroniques modernes.
