TLX-8 PCB 50mil Circuit RF en or à double couche d'immersion

Nombre De Pièces:	1 PCS
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériel:

Le TLX-8

Nombre de couches:

2-layer

Taille des PCB:

130 mm x 75 mm = 1 PCS, +/- 0,15 mm

Épaisseur de PCB:

body{background-color:#FFFFFF} 非法阻断153 window.onload = function () { docu

Poids en cuivre:

couches extérieures de 1 oz (1,4 ml)

Finition de surface:

Or par immersion

Mettre en évidence:

1OZ PCB de circuit RF

Les PCB TLX-8

50 ml de PCB en or à double couche

Description du produit

TLX-8 PCB est une carte de circuit imprimé spécialisée fabriquée à partir de stratifiés en fibre de verre PTFE de haute performance, conçue pour une fiabilité dans une grande variété d'applications RF.Ce matériau polyvalent est idéal pour les micro-ondes à faible nombre de couches, fournissant un renforcement mécanique dans des environnements difficiles tels que les lancements spatiaux, les modules de moteur à haute température et les applications maritimes.

Principales caractéristiques
- Excellentes valeurs PIM: pour des performances améliorées, des valeurs inférieures à -160 dBc doivent être atteintes.
- Propriétés mécaniques et thermiques: résistance exceptionnelle dans des conditions extrêmes.
- Constante diélectrique basse et stable (Dk): assure une performance constante.
- Dimensionnellement stable: Maintient son intégrité dans des conditions variables.
- Faible absorption d'humidité: réduit au minimum le risque de dégradation des performances.
- Classification UL 94 V0: Conforme aux normes strictes en matière d'inflammabilité.

Propriétés électriques
- Constante diélectrique @ 10 GHz: 2,55 ± 0.04
- Facteur de dissipation @ 10 GHz: 0.0018
- Résistance de surface: 6,605 x 10^8 Mohm (température élevée), 3,550 x 10^6 Mohm (humidité)
- Résistance au volume: 1,110 x 10^10 Mohm/cm (température élevée), 1,046 x 10^10 Mohm/cm (humidité)

VALUES typiques du TLX-8
Les biens immobiliers	Méthode d'essai	Unité	Valeur	Unité	Valeur
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Décomposition diélectrique	IPC-650 2.5.6	KV	> 45	KV	> 45
Absorption de l'humidité	IPC-650 2.6.2.1	%	0.02	%	0.02
Résistance à la flexion (MD)	Pour l'utilisation dans les machines de traitement de l'air	PSI	28,900	N/mm²
Résistance à la flexion	Pour l'utilisation dans les machines de traitement de l'air	PSI	20,600	N/mm²
Résistance à la traction (MD)	Pour l'utilisation dans les machines de traitement de l'air	PSI	35,600	N/mm²
Résistance à la traction (CD)	Pour l'utilisation dans les machines de traitement de l'air	PSI	27,500	N/mm²
L'allongement à la rupture (MD)	Pour l'utilisation dans les machines de traitement de l'air	%	3.94	%	3.94
L'allongement à la rupture (CD)	Pour l'utilisation dans les machines de traitement de l'air	%	3.92	%	3.92
Le Module de Young.	Pour l'utilisation dans les machines de traitement de l'air	KPSI	980	N/mm²
Le Module de Young.	Pour l'utilisation dans les machines de traitement de l'air	KPSI	1,200	N/mm²
Le Module de Young.	Pour l'utilisation dans les machines de traitement de l'air	KPSI	1,630	N/mm²
Le rapport de Poisson	Pour l'utilisation dans les machines de traitement de l'air		0.135	N/mm
Résistance à l'écaillage ((1 oz.ed)	IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.)	Points / pouces linéaires	15	N/mm
Résistance à l'écaillage ((1 oz.RTF)	IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.)	Points / pouces linéaires	17	N/mm
Résistance à l'écaillage	IPC-650 2.4.8.3 ((Température élevée.)	Points / pouces linéaires	14	N/mm
Résistance à l'écaillage	IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.)	Points / pouces linéaires	11	N/mm
Résistance à l'écaillage ((1 oz. en rouleau)	IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.)	Points / pouces linéaires	13	N/mm	2.1
Conductivité thermique	Pour l'utilisation des appareils de traitement des eaux usées	R/M*K	0.19	R/M*K	0.19
Stabilité dimensionnelle	IPC-650 2.4.39 secondes.5.5 ((Après cuisson.)	millilitres par pouce.	0.06	mm/M
Stabilité dimensionnelle	IPC-650 2.4.39 secondes.5.4 ((Après cuisson.)	millilitres par pouce.	0.08	mm/M
Stabilité dimensionnelle	IPC-650 2.4.39 secondes.5.5 ((Stres thermique.)	millilitres par pouce.	0.09	mm/M
Stabilité dimensionnelle	IPC-650 2.4.39 secondes.5.5 ((Stres thermique.)	millilitres par pouce.	0.1	mm/M
Résistance de surface	IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.)	Je vous en prie.	6.605 x 10⁸	Je vous en prie.	6.605 x 10⁸
Résistance de surface	IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité)	Je vous en prie.	3.550 x 10⁶	Je vous en prie.	3.550 x 10⁶
Résistance au volume	IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Résistance au volume	IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité)	Mohm/cm	1.046 x 10¹⁰	Mohm/cm	1.046 x 10¹⁰
Le point de départ est le point de départ de l'aéroport.°C)	IPC-650 2.4.41/ASTM D 3386	en ppm/°C	21	en ppm/°C	21
Le point de départ est le point de départ.°C)	IPC-650 2.4.41/ASTM D 3386	en ppm/°C	23	en ppm/°C	23
Le point de départ est le point de départ de l'axe CTE.°C)	IPC-650 2.4.41/ASTM D 3386	en ppm/°C	215	en ppm/°C	215
Densité ((Gravité spécifique)	Pour l'utilisation dans les machines de traitement de l'air	g/cm3	2.25	g/cm3	2.25
Td(2% de perte de poids)	IPC-650 2.4.24.6 (TGA)	°C	535	°C
Td(5% de perte de poids)	IPC-650 2.4.24.6 (TGA)	°C	553	°C
Indice de flammabilité	L'utilisation de l'équipement		V-0		V-0

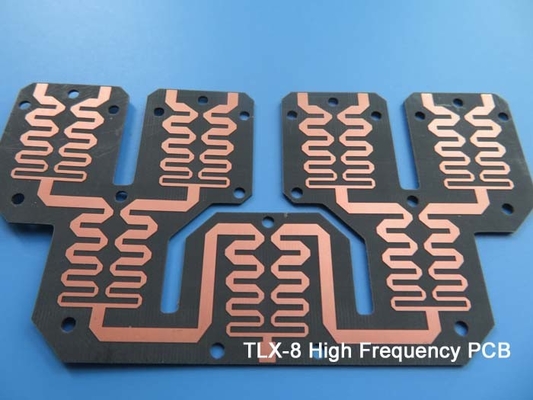

TLX-8 PCB 50mil Circuit RF en or à double couche d'immersion 0

La construction de ce PCB comprend un empilement rigide à deux couches, avec des couches de cuivre de 35 μm des deux côtés et un noyau Taconic TLX-8 de 1,27 mm (50 mil).15 mm), avec une épaisseur finale de 1,3 mm. Il supporte des exigences minimales de trace et d'espace de 7/6 mil et une taille minimale de trou de 0,35 mm.Chaque planche est finie avec une finition de surface d'or d'immersion et un masque de soudure vert supérieur, avec 100% d'essais électriques effectués avant expédition pour assurer la fiabilité.

Il est fourni avec des illustrations au format Gerber RS-274-X et est conforme aux normes de qualité IPC-Class-2.

Les applications typiques pour les circuits imprimés TLX-8 comprennent les systèmes de radar, les communications mobiles, les équipements de test à micro-ondes, les dispositifs de transmission à micro-ondes et divers dispositifs d'accouplement, de scission, de combinaison, d'amplification,et solutions d'antennesAvec ses caractéristiques avancées et ses performances fiables, le PCB TLX-8 est un excellent choix pour les applications RF et micro-ondes modernes.

TLX-8 PCB 50mil Circuit RF en or à double couche d'immersion 1
