Le TP300 PCB est une carte de circuit imprimé avancée fabriquée à partir du matériau thermoplastique TP unique, spécialement conçue pour les applications à haute fréquence.La couche diélectrique des stratifiés TP est composée de céramique et de résine d'oxyde de polyphényléne (PPO)Cette structure innovante permet un réglage précis de la constante diélectrique.ce qui rend le TP300 adapté à un large éventail de circuits.
Introduction de la TP de Wangling
Le matériau TP est un thermoplastique à haute fréquence distinctif utilisé dans l'industrie.supprimant le besoin de renforcement en fibre de verreLa constante diélectrique peut être finement réglée en ajustant le rapport entre la céramique et la résine PPO.Ce procédé de production spécialisé se traduit par des performances diélectriques exceptionnelles et une fiabilité exceptionnelleDans ce contexte, "TP" désigne le matériau de surface lisse sans revêtement en cuivre, tandis que "TP-1" indique la version avec revêtement en cuivre d'un côté,et "TP-2" désigne le matériau avec revêtement en cuivre des deux côtés.
Principales caractéristiques
L'une des caractéristiques caractéristiques du TP300 est sa constante diélectrique réglable, qui peut être sélectionnée dans une plage de 3 à 25.0, 4.4, 6.0, et 9.6La perte diélectrique est faible, avec une variation minimale jusqu'à 10 GHz, assurant un fonctionnement fiable dans les applications à haute fréquence.Le TP300 peut résister à des températures de fonctionnement à long terme allant de -100°C à +150°C, offrant une excellente résistance aux basses températures, mais il faut veiller à ne pas dépasser 180°C, car cela peut entraîner une déformation et une dégradation des performances.
| Paramètre technique du produit |
Modèles de produits et feuille de données |
| Caractéristiques du produit |
Conditions d'essai |
Unité |
TP TP-1 TP-2 |
| Constante diélectrique |
Lorsque la constante diélectrique est ≤ 11, la condition d'essai est de 10 GHz.
Lorsque la constante diélectrique est > 11, la condition d'essai est de 5 GHz. |
/ |
3.0 ± 0.06 |
40,4 ± 0.09 |
6.0 ± 0.12 |
| 6.15 ± 0.12 |
9.2 ± 0.18 |
90,6 ± 0.19 |
| 10.2 ± 0.2 |
11.0 ± 0.022 |
16.0 ± 0.4 |
| 20.0 ± 0.8 |
22.0 ± 0.88 |
25.0 ± 1.0 |
| La constante diélectrique peut être personnalisée dans la plage de 3,0 à 25. |
| Tolérance constante diélectrique |
Constante diélectrique 3,0110 |
/ |
± 2% |
| Constante diélectrique 11,1 ̇16.0 |
/ |
± 2,5% |
| Constante diélectrique 16,1 ̊25.0 |
/ |
± 4% |
| Tangente de perte |
Tangente de perte 3,0 à 9.5 |
10 GHz |
/ |
0.0010 |
| Tangente de perte 9,6 ‰ 11.0 |
10 GHz |
/ |
0.0012 |
| Tangente de perte 11,1 ¢ 16.0 |
5 GHz |
/ |
0.0015 |
| Tangente de perte 16.1 ¢ 25.0 |
5 GHz |
/ |
0.0020 ¢ 0.0025 |
| Coefficient de température constante diélectrique |
Constante diélectrique 3,0 95 |
-55 à 150 °C |
PPM/°C |
- 50 ans. |
| Constante diélectrique 9,6 ‰ 16.0 |
-55 à 150 °C |
PPM/°C |
- Quarante |
| Constante diélectrique 16,1 ̊25.0 |
-55 à 150 °C |
PPM/°C |
- 55 ans |
| Résistance à la pellicule |
1 OZ État normal |
N/mm |
> 0,6 |
| 1 OZ après le test d'humidité AC |
N/mm |
> 0,4 |
| Résistance au volume |
État normal à 500 V |
MΩ.cm |
> 1 × 109 |
| Résistance de surface |
État normal à 500 V |
MΩ |
> 1 × 107 |
Coefficient de dilatation thermique
(XY Z) |
Constante diélectrique 3,00 ∞ 4.40 |
-55 à 150 °C |
PPM/°C |
60,60,70 |
| Constante diélectrique 4,60 ̊6.15 |
-55 à 150 °C |
PPM/°C |
50,50,60 |
| Constante diélectrique 6,16 ‰ 11.0 |
-55 à 150 °C |
PPM/°C |
40,40,55 |
| Constante diélectrique 11,1 ̇16.0 |
-55 à 150 °C |
PPM/°C |
40,40,50 |
| Constante diélectrique 16,1 ̊25.0 |
-55 à 150 °C |
PPM/°C |
35,35,40 |
| Absorption de l'eau |
20 ± 2 °C, 24 heures |
% |
≤ 001 |
| Température de fonctionnement à long terme |
Chambre à haute et basse température |
°C |
- 100 à 150 °C |
| Composition du matériau |
Polyphénylèneoxyde, en céramique, couplée à une feuille de cuivre ED. |
| Les données de densité et de conductivité thermique pour les matériaux ayant des constantes diélectriques différentes sont les suivantes: |
| Caractéristiques du produit |
Unité |
Constante diélectrique |
| 3.0 |
4.4 |
6.0 |
6.15 |
9.6 |
10.2 |
11.0 |
16.0 |
20.0 |
22.0 |
25.0 |
| Densité |
g/cm3 |
1.69 |
1.89 |
2.1 |
2.12 |
2.26 |
2.33 |
2.40 |
2.76 |
2.73 |
2.77 |
2.94 |
| Conductivité thermique |
Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: |
0.40 |
0.44 |
0.55 |
0.55 |
0.65 |
0.67 |
0.70 |
0.80 |
0.85 |
0.90 |
1.0 |
| Matériau du PCB: |
Polyphénylèneoxyde, en céramique |
| Désignation (série TP) |
Nom |
DK |
DF |
| TP300 |
3.0 ± 0.06 |
0.0010 |
| TP440 |
40,4 ± 0.09 |
0.0010 |
| TP600 |
6.0 ± 0.12 |
0.0010 |
| TP615 |
6.15 ± 0.12 |
0.0010 |
| TP920 |
9.2 ± 0.18 |
0.0010 |
| TP960 |
90,6 ± 0.2 |
0.0011 |
| TP1020 |
10.2 ± 0.2 |
0.0011 |
| TP1100 |
11.0 ± 0.22 |
0.0011 |
| TP1600 |
16.0 ± 0.32 |
0.0015 |
| TP2000 |
20.0 ± 0.4 |
0.0020 |
| TP2200 |
22.0 ± 0.44 |
0.0022 |
| TP2500 |
25.0 ± 0.5 |
0.0025 |
| Nombre de couches: |
PCB à une face et à deux faces |
| Poids en cuivre: |
1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique (épaisseur diélectrique ou épaisseur globale) |
0Pour les autres types d'équipements, voir les instructions suivantes: |
| Taille des PCB: |
≤ 150 mm x 220 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc. |

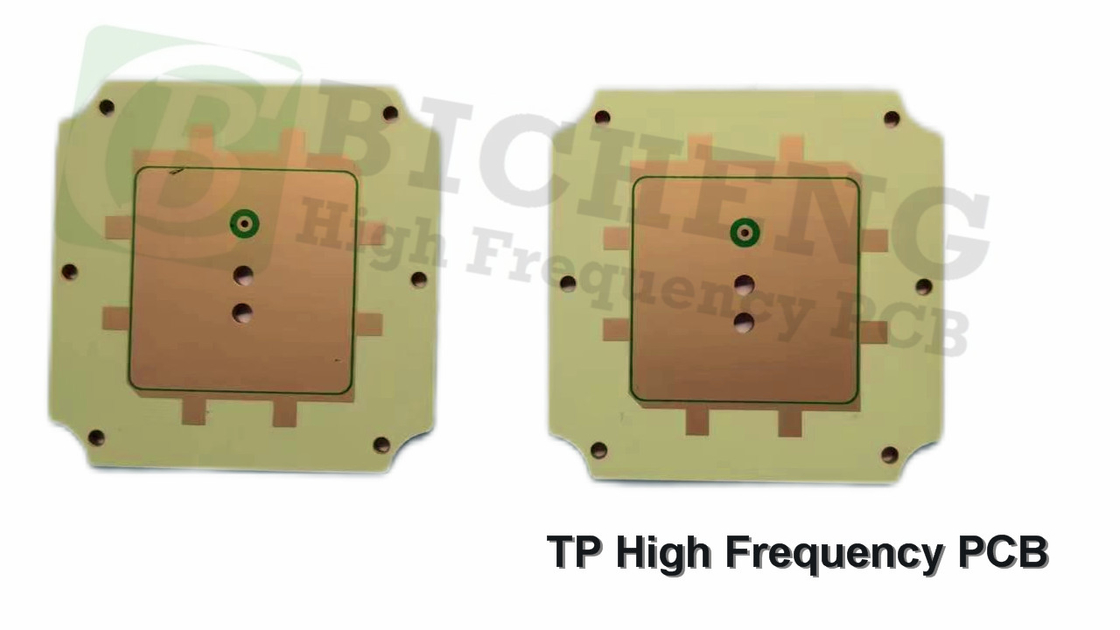

Ce PCB possède une structure rigide à deux couches, avec un noyau TP300 de 0,5 mm avec des couches de cuivre de 35 μm de chaque côté.d'une épaisseur de 0.6 mm. Il supporte des spécifications minimales de trace et d'espace de 4/7 millimètres et peut accueillir une taille minimale de trou de 0,25 mm. La finition de surface est l'argent d'immersion,amélioration de la soudabilité et des performances globales.
Les illustrations sont fournies au format Gerber RS-274-X, et le PCB respecte les normes de qualité IPC-Classe 2. Il est disponible dans le monde entier, assurant l'accessibilité pour les ingénieurs.
Applications typiques
Les applications idéales pour le PCB TP300 sont les suivantes:
- Des antennes GPS
- Systèmes de missiles
- Des fusibles.
- Antennes miniaturisées
Avec ses caractéristiques avancées et sa fiabilité élevée, le PCB TP300 est un choix exceptionnel pour les conceptions électroniques modernes à haute fréquence.
