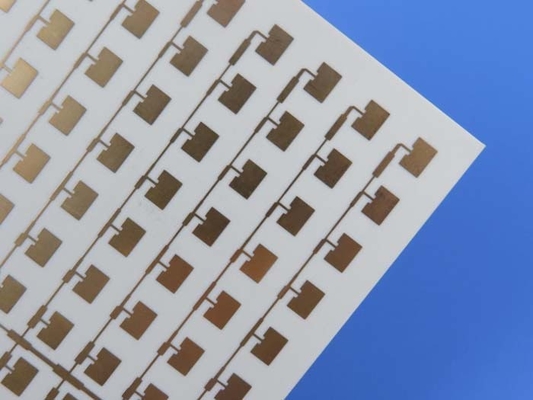

Double couche AD255C antenne PCB 40mil avec or immersion

Double-Layer AD255C Antenna PCB 40mil with Immersion Gold
Double-Layer AD255C Antenna PCB 40mil with Immersion Gold Double-Layer AD255C Antenna PCB 40mil with Immersion Gold Double-Layer AD255C Antenna PCB 40mil with Immersion Gold

Image Grand :  Double couche AD255C antenne PCB 40mil avec or immersion

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: AD255C Nombre de couches: 2-layer
Taille des PCB: 36.56 mm x 89,59 mm = 3 types = 3 pièces, +/- 0,15 mm Épaisseur de PCB: 1.1mm
Poids du cuivre: 1 oz (1,4 ml) de couches intérieures/extérieures Finition de surface: Or par immersion
Mettre en évidence:

Le système de détection de la pollution atmosphérique est basé sur la méthode suivante:

,

Le système de détection de la pollution atmosphérique doit être utilisé pour la détection de la pollution.

,

40mil AD255C PCB de l'antenne

Introduction au PCB AD255C
Dans le monde en évolution rapide des télécommunications, le choix des matériaux peut faire ou défaire les performances de vos appareils.d'une épaisseur n'excédant pas 1 mm, des stratifiés à base de PTFE offrant des propriétés diélectriques exceptionnelles et des performances à faible perte.L'AD255C est un révolutionnaire pour les infrastructures cellulaires et la télématique automobile.



Principales caractéristiques et spécifications


Faibles pertes et efficacité élevée
Le substrat AD255C est conçu avec une constante diélectrique de 2,55 et un facteur de dissipation de seulement 0,0013 à 10 GHz.essentiel pour maintenir l'intégrité des signaux haute fréquenceAvec une température de décomposition supérieure à 500°C, le matériau résiste à des conditions thermiques exigeantes, ce qui le rend fiable pour une utilisation à long terme.



Adapté aux performances
Ce PCB est constitué d'une pile rigide à 2 couches d'une épaisseur de 1,1 mm et d'un poids de cuivre de 1 oz sur les couches extérieures.Cette construction améliore non seulement la résistance mécanique mais garantit également des performances électriques robustes, assurant le bon fonctionnement de vos appareils de communication.



Résistance à l'humidité et à la chaleur
Avec un taux d'absorption de l'humidité de seulement 0,03%, le PCB AD255C est conçu pour résister aux défis environnementaux, assurant ainsi des performances constantes dans diverses conditions.les propriétés thermiques sont remarquables, avec des coefficients de dilatation thermique (CTE) de 34 ppm/°C sur l'axe X et de 26 ppm/°C sur l'axe Y, ce qui contribue à sa stabilité de phase.



Propriétés électriques AD255C Unités Conditions d'essai Méthode d'essai
PIM (30mil/60mil) -159/-163 -Qu'est-ce qui est arrivé? dBc Tons balayés réfléchis de 43 dBm à 1900 MHz, S1/S1 Rogers Intérieur 50 ohms
Constante diélectrique (processus) 2.55 - 23°C @ 50% de HRC 10 GHz IPC TM-650 2. Les produits de base sont les suivants:5.5.5
(IPC TM-650 2.)5.5.3)
Constante diélectrique (conception) 2.60 - C-24/23/50 Le gouvernement fédéral 10 GHz Longueur de phase différentielle de microstrip
Facteur de dissipation (processus) 0.0013 - 23°C @ 50% de HRC 10 GHz IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Coefficient thermique de la constante diélectrique - 110 en ppm/oC 0°C à 100°C 10 GHz IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Résistance au volume 7.4 x 108 Pour les produits chimiques: C-96/35/90 Le gouvernement fédéral - IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface 3.6 x 107 Je vous en prie. C-96/35/90 Le gouvernement fédéral - IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Resistance électrique (résistance diélectrique) 911 V/mil - - IPC TM-650 2. Les produits de base sont les suivants:5.6.2
Décomposition diélectrique > 40 KV D-48/50 Direction X/Y IPC TM-650 2. Les produits de base sont les suivants:5.6
Propriétés thermiques
Température de décomposition (T)d) > 500 ̊C 2 heures @ 105 ̊C 5% de perte de poids IPC TM-650 2. Les produits de base sont les suivants:3.40
Coefficient de dilatation thermique - x 34 en ppm/ ̊C - -55 °C à 288 °C IPC TM-650 2. Les produits de base sont les suivants:4.41
Coefficient de dilatation thermique - y 26 en ppm/ ̊C - -55 °C à 288 °C IPC TM-650 2. Les produits de base sont les suivants:4.41
Coefficient de dilatation thermique - z 196 en ppm/ ̊C - -55 °C à 288 °C IPC TM-650 2. Les produits de base sont les suivants:4.41
Conductivité thermique 0.35 Pour les appareils électroniques - direction z Pour les appareils de traitement de l'air
Il est temps de délaminer > 60 minutes tel que reçu 288 ̊C IPC TM-650 2. Les produits de base sont les suivants:4.24.1
Propriétés mécaniques
Résistance à la peeling du cuivre après stress thermique 2.4
Le secteur de l'énergie
N/mm (lb/in) 10s @ 288 ̊C Foil de 35 μm IPC TM-650 2. Les produits de base sont les suivants:4.8
Résistance à la flexion (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - Pour l'utilisation dans les machines de traitement de l'air
Résistance à la traction (MD/CMD) 8.1/6.6 (55.8/45.5) MPa (ksi) 23°C/50% de RH - Pour l'utilisation dans les appareils électroménagers
Module flexible (MD/CMD) 930/818 (6.412/5.640) MPa (ksi) 25°C ± 3°C - Métode d'essai IPC-TM-650 2.4.4
Stabilité dimensionnelle (MD/CMD) 0- Je ne sais pas.07 en mils/pouce après la gravure + cuisson - IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39a
Propriétés physiques
Intégrabilité V-0 - - - L'utilisation de l'équipement
Absorption de l'humidité 0.03 % E1/105 +D48/50 - IPC TM-650 2. Les produits de base sont les suivants:6.2.1
Densité 2.28 g/cm3 C-24/23/50 Le gouvernement fédéral - Pour les appareils à commande numérique
Capacité thermique spécifique 0.813 J/g°K 2 heures à 105 °C - Pour l'utilisation dans les machines à coudre



Avantages du PCB d'antenne AD255C



Intégrité du signal améliorée
Le PCB AD255C est conçu pour minimiser les pertes d'insertion et l'intermodulation passive (PIM), essentielles pour les applications d'antenne.ce PCB assure une communication claire et fiable, essentiels pour les antennes des stations de base.



Compatibilité et fiabilité
Sa compatibilité avec les techniques standard de traitement des PCB à base de PTFE permet une intégration facile dans les flux de travail de fabrication existants.s'assurer que vous recevez un produit répondant aux normes élevées de l'industrie.



Matériau du PCB: Composites à base de PTFE renforcés de verre
Nom: AD255C
Constante diélectrique: 2.55 (10 GHz)
Facteur de dissipation 0.0013 (10 GHz)
Nombre de couches: PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) ou plus
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc.



Double couche AD255C antenne PCB 40mil avec or immersion 0



Applications

La polyvalence de l'AD255C le rend adapté à un large éventail d'applications, notamment:


- Les antennes de la station de base des infrastructures cellulaires: essentielles au maintien de réseaux de communication mobiles robustes.


- Systèmes télématiques automobiles: fourniture de solutions de connectivité et de navigation pour les véhicules modernes.


- Antennes de radio par satellite commerciales: assurer la transmission de signaux de haute fidélité pour les communications par satellite.



Conclusion
Lorsqu'il s'agit de choisir un PCB pour les applications micro-ondes et RF, le PCB d'antenne AD255C se démarque comme un concurrent privilégié.Il est conçu pour répondre aux exigences rigoureuses des télécommunications modernes.Élevez vos projets avec l'AD255C et expérimentez des performances et une fiabilité inégalées.



Que vous soyez dans l'infrastructure cellulaire ou les communications par satellite, l'AD255C est votre solution pour une intégrité et une efficacité supérieures du signal.Contactez-nous aujourd'hui si vous avez des questions sur le projet PCB.



Double couche AD255C antenne PCB 40mil avec or immersion 1
