Le PCB AD1000 est une carte de circuit imprimé de pointe conçue avec un stratifié renforcé de verre tissé,offrant une stabilité dimensionnelle et une robustesse mécaniques supérieures à celles des autres produits 10 DkSa taille de panneau expansive permet un traitement multi-circuits efficace, ce qui en fait un excellent choix pour la miniaturisation dans diverses applications.Ce substrat à haute constante diélectrique est particulièrement bénéfique pour les amplificateurs de puissance, filtres, couples et autres composants utilisant des lignes à faible impédance.
Principales caractéristiques
- Excellence des matériaux: seul stratifié en verre tissé renforcé en PTFE/Céramique avec une constante diélectrique (Dk) égale ou supérieure à 10,2.
- Performance thermique: meilleure conductivité thermique de sa catégorie pour une dissipation thermique améliorée.
- Conception durable: haute résistance à la pellicule du cuivre de > 12 lb/in (après contrainte thermique) et 13,6 lb/in à températures élevées (150°C), permettant des largeurs de ligne gravées plus minces.
- Intégrité du signal: la plus faible perte d'insertion disponible, assurant une transmission plus claire du signal.
- Avantage de taille: les panneaux de plus grande taille permettent des mises en page et des conceptions complexes.
- Résistance à l'humidité: faible absorption de l'humidité de seulement 0,03% pour maintenir les performances dans des environnements humides.
- Construction fiable: d'excellentes valeurs de CTE (8 ppm/°C, 10 ppm/°C et 20 ppm/°C dans les directions X, Y, Z) garantissent la fiabilité de l'attachement des composants et les performances de la PTH.
| Propriété |
Unités |
Valeur |
Méthode d'essai |
| 1Propriétés électriques |
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) |
| @ 1 MHz |
- |
|
IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @ 10 GHz |
- |
10.2 |
IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation |
| @ 1 MHz |
- |
|
IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @ 10 GHz |
- |
0.0023 |
IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température du diélectrique |
- |
|
|
| TCεr @ 10 GHz (-40 à 150°C) |
en ppm/°C |
- 380 |
IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume |
| C96/35/90 |
MΩ-cm |
1.40x109 |
IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 |
MΩ-cm |
5.36x107 |
IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface |
| C96/35/90 |
MΩ |
1.80x109 |
IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 |
MΩ |
3.16x108 |
IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique |
Volts/mil (kV/mm) |
622 (24.5) |
IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique |
KV |
> 45 |
IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc |
seconde |
> 180 |
IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques |
| Température de décomposition (Td) |
| Nom de l'entreprise |
°C |
> 500 |
IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% |
°C |
> 500 |
IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 |
minutes |
> 60 |
IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 |
minutes |
> 60 |
IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 |
minutes |
> 60 |
IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (x,y) 50 à 150 °C |
en ppm/°C |
8, 10 |
IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (z) 50 à 150 °C |
en ppm/°C |
20 |
IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| Pourcentage d'expansion de l'axe z (50-260oC) |
% |
|
IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| 3Propriétés mécaniques |
| Résistance à l'écaillage au cuivre (1 oz/35 microns) |
| Après un stress thermique |
Lb/in (N/mm) |
>12 (2.1) |
IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150o) |
Lb/in (N/mm) |
13.6 (2.4) |
IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus |
Lb/in (N/mm) |
|
IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Module du jeune |
Le nombre de points de contact est le suivant: |
200 (1,38) |
IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Résistance à la flexion (machine/cross) |
Le nombre de points de contact est le suivant: |
9.9/7.5 (68/52) |
IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) |
Le nombre de points de contact est le suivant: |
5.1/4.3 (35/30) |
IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression |
Le nombre de points de contact est le suivant: |
> 425 (> 2,93) |
Pour l'utilisation dans les machines à coudre |
| Ratio de Poisson |
- |
0.16 |
Pour l'utilisation dans les machines à coudre |
| 4Propriétés physiques |
| Absorption de l'eau |
% |
0.03 |
IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC |
g/cm3 |
3.20 |
ASTM D792 Méthode A |
| Conductivité thermique |
Pour les appareils électroniques |
0.81 |
Pour l'utilisation dans les machines de traitement de l'air |
| Intégrabilité |
classe |
Rencontre V0 |
L'utilisation de l'équipement |
| Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr |
% |
|
Les données sont fournies par la NASA SP-R-0022 |
| Perte de masse totale |
% |
0.01 |
Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés |
% |
0.00 |
Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée |
% |
0.00 |
Les données sont fournies par la NASA SP-R-0022 |
Les avantages
Le circuit imprimé AD1000 offre des avantages significatifs pour vos projets. Sa robustesse mécanique lui permet de résister aux contraintes vibratoires, ce qui le rend idéal pour les circuits miniaturisés.il démontre une meilleure stabilité dimensionnelle, dépassant les autres produits 10 Dk en fiabilité.
La miniaturisation des circuits avec l'AD1000 permet de réduire le poids, un facteur essentiel dans les applications aérospatiales et hautes performances.assurer la longévité et la stabilité même dans des conditions difficiles.
En outre, le circuit imprimé AD1000 améliore l'intégrité du signal, minimisant les pertes pour une communication et des performances supérieures.réduire en fin de compte les coûts globaux du projetIl est important de noter qu'il maintient des pertes faibles même dans des environnements humides, assurant ainsi des performances élevées dans diverses conditions.
| Matériau du PCB: |
Tissu de verre renforcé en PTFE/céramique rempli |
| Nom: |
Le montant de l'aide |
| Constante diélectrique: |
10.2 |
| Facteur de dissipation |
00,0023 à 10 GHz |
| Nombre de couches: |
PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: |
Les émissions de dioxyde de carbone et de dioxyde de carbone sont définies comme les émissions de dioxyde de carbone et les émissions de dioxyde de carbone. |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
Les spécifications

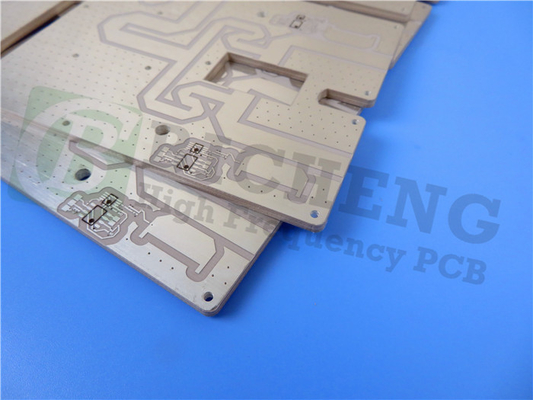

L'empilement de PCB se compose d'une conception rigide à 2 couches, avec une couche de cuivre 1 de 35 μm, une épaisseur de noyau AD1000 de 1,499 mm (59 mil) et une couche de cuivre 2 également à 35 μm.
En ce qui concerne les dimensions des cartes, l'AD1000 mesure 92,32 mm x 41,52 mm, disponible en 2 types (2 PCS), avec une tolérance de +/- 0,15 mm.alors que la taille minimale du trou est de 0.35 mm.
L'épaisseur de la planche finie est de 1,56 mm et le poids du cuivre fini est de 1,4 mil pour les couches extérieures.
Pour la sérigraphie, le côté supérieur est marqué en blanc, tandis qu'il n'y a pas de sérigraphie sur le côté inférieur.un essai électrique à 100% est effectué pour assurer la fiabilité.
Normes et disponibilité
Ce circuit imprimé est conforme aux normes de haute qualité. Le type de peinture est Gerber RS-274-X, et il répond à la norme IPC-Classe-2. Ce produit est disponible dans le monde entier, assurant l'accessibilité pour vos projets.
Applications typiques
Le PCB AD1000 est idéal pour une variété d'applications, notamment:
- Systèmes à bande X et inférieurs
- Modules et collecteurs radar
- Systèmes d'évitement des collisions aériennes (TCAS)
- Systèmes de surveillance radar au sol
- Circuits miniaturisés et antennes à patch
- Amplificateurs de puissance
- Amplificateurs à faible bruit (LNA)
Avec ses fonctionnalités avancées et ses performances robustes, le PCB AD1000 est un choix fiable pour vos besoins électroniques.
