Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | DiClad 880 | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 70.28 mm x 139,35 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 60 mil |
| Poids du cuivre: | 1 oz (1,4 ml) de couches intérieures/extérieures | Finition de surface: | Or par immersion |
| Mettre en évidence: | - Une carte de circuit imprimé en or.,Plaque de circuits imprimés DiClad 880,Pcb à deux couches d'or |
||

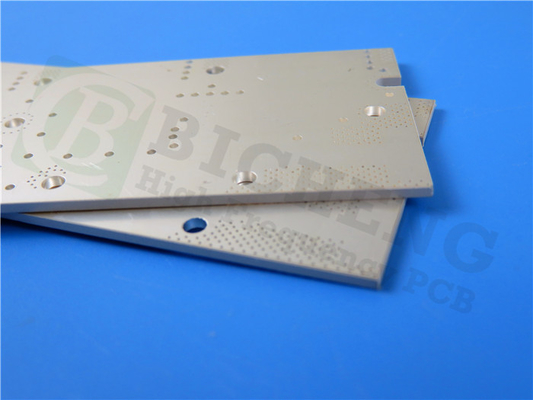

Le PCB DiClad 880 est fabriqué à partir de composites PTFE renforcés en fibre de verre tissée de Rogers.spécialement conçus pour fournir une constante diélectrique inférieure pour les substrats de cartes de circuits imprimésAvec un contrôle précis du rapport fibre de verre/PTFE, les stratifiés DiClad 880 atteignent non seulement une constante diélectrique et un facteur de dissipation plus faibles, mais offrent également une stabilité dimensionnelle améliorée.Le renforcement unique en fibre de verre tissé dans DiClad 880 assure une plus grande stabilité par rapport aux stratifiés en PTFE renforcés en fibre de verre non tissée aux propriétés diélectriques similaires, ce qui en fait un choix idéal pour les applications hautes performances.
Principales caractéristiques
Le DiClad 880 présente une constante diélectrique (Dk) de 2,17 ou 2.2, avec une tolérance de +/- 0,04 à des fréquences de 10 GHz et 23°C, ainsi qu'à 1 MHz. Son facteur de dissipation est impressionnamment faible, mesurant 0,0009 à 10 GHz et 0,0008 à 1 MHz,contribuer à son efficacité.
De plus, le coefficient de température de la constante diélectrique (TcDK) est de -160 ppm/°C, ce qui permet de maintenir sa stabilité dans une plage de température de -10°C à 140°C. Avec un taux d'absorption d'humidité de seulement 0.02%Le coefficient d'expansion thermique (CTE) est de 25 ppm/°C sur l'axe X, 34 ppm/°C sur l'axe Y et 252 ppm/°C sur l'axe Z.Ce stratifié répond également aux normes d'inflammabilité UL 94-V0, assurant la sécurité dans diverses applications.
| Propriété | Méthode d'essai | Condition | Pour les appareils à commande numérique |
| Constante diélectrique @ 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 | C23/50 | 2.17, 2.20 |
| Constante diélectrique @ 1 MHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 | C23/50 | 2.17, 2.20 |
| Facteur de dissipation @ 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 | C23/50 | 0.0009 |
| Facteur de dissipation @ 1 MHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 | C23/50 | 0.0008 |
| Coefficient thermique de l'Er (ppm/°C) | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 Adapté |
-10°C à +140°C | - 160 |
| Résistance à l'écaillage (lbs.par pouce) | IPC TM-650 2. Les produits de base sont les suivants:4.8 | Après un stress thermique | 14 |
| Résistance au volume (MΩ-cm) | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 | C96/35/90 | 1.4 x 109 |
| Résistance de surface (MΩ) | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 | C96/35/90 | 2.9 x 106 |
| Résistance à l'arc | Pour l'utilisation dans les machines à coudre | D48/50 | > 180 |
| Module de traction (kpsi) | Pour l'aéronef | A, 23°C | 267, 202 |
| Résistance à la traction (kpsi) | Pour l'utilisation dans les machines à coudre | A, 23°C | 8.1, 7.5 |
| Module de compression (kpsi) | Pour les appareils de traitement de l'air | A, 23°C | 237 |
| Module de flexion (kpsi) | Pour l'aéronef | A, 23°C | 357 |
| Décomposition diélectrique (kV) | Pour l'utilisation dans les machines à coudre | D48/50 | > 45 |
| Densité (g/cm3) | ASTM D-792 Méthode A | A, 23°C | 2.23 |
| Absorption de l'eau (%) | Le produit doit être présenté sous forme d'un produit chimique.7.7 IPC TM-650 2. Les produits de base sont les suivants:6.2.2 |
E1/105 + D24/23 | 0.02 |
| Coefficient de chaleur | IPC TM-650 2. Les produits de base sont les suivants:4.24 | 0°C à 100°C | |
| Expansion (ppm/°C) | Mettler 3000 | ||
| Axe X | Pour les appareils de traitement des eaux usées | 25 | |
| Axe Y | Analyseur | 34 | |
| Axe Z | 252 | ||
| Conductivité thermique (W/mK) | Pour l'utilisation dans les machines à coudre | 100°C | 0.261 |
| Dégazage | Les données sont fournies par la NASA SP-R-0022 | 125°C, ≤ 10 à 6 torr | |
| Perte de masse totale (%) | Maximum de 1,00% | 0.01 | |
| Rassemblé Volatile | Maximum de 0,10% | 0.01 | |
| Matériau condensé (%) | |||
| Récupération de la vapeur d'eau (%) | 0.01 | ||
| Condensat visible (±) | - Je ne sais pas. | ||
| Intégralité de la flammabilité | UL 94 Brûlure verticale IPC TM-650 2.3.10 | C48/23/50, E24/125 Le produit est présenté sous forme de | Répond aux exigences de la norme UL94-V0 |
Les avantages
Le PCB DiClad 880 offre de nombreux avantages, notamment une tangente de perte extrêmement faible et une excellente stabilité dimensionnelle, qui sont cruciales pour les applications à haute fréquence.Ses performances de produit uniformes à travers les fréquences assurent des propriétés électriques cohérentes, assurant un fonctionnement fiable.
Le matériau est chimiquement résistant, a la plus faible absorption d'humidité parmi les composites à base de PTFE et maintient une constante diélectrique stable sur une large plage de fréquences.Cette faible Dk prend en charge des largeurs de ligne plus larges, ce qui réduit la perte d'insertion, faisant du DiClad 880 un choix exceptionnel pour les conceptions électroniques exigeantes.
Les spécifications
Cette pile de PCB présente une conception rigide à 2 couches, composée d'une couche de cuivre 1 de 35 μm, d'un noyau DiClad 880 de 1,524 mm (60 mil) et d'une couche de cuivre 2 également de 35 μm.
Les dimensions du panneau sont de 70,28 mm x 139,35 mm, avec une tolérance de +/- 0,15 mm. La trace minimale/espace est fixée à 5/8 mils, tandis que la taille minimale du trou est de 0,25 mm.
L'épaisseur de la planche finie est de 0,8 mm et le poids du cuivre fini est de 1 oz (1,4 mil) pour les couches extérieures.
Pour la sérigraphie, le côté supérieur est imprimé en blanc, tandis que le côté inférieur n'en a pas.chaque PCB est soumis à un essai électrique à 100% pour assurer sa fiabilité.
| Matériau du PCB: | Composites tissés renforcés de fibres de verre à base de PTFE |
| Nom: | Pour les appareils à commande numérique |
| Constante diélectrique: | 2.20 (10 GHz) |
| Facteur de dissipation | 0.0009 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | L'or par immersion (ENIG), le HASL, l'argent par immersion, l'étain par immersion, l'OSP, l'ENEPIG, le cuivre nu, l'or pur plaqué, etc. |
Normes et disponibilité
Ce circuit imprimé est fourni conformément aux normes de haute qualité. Le type d'artwork est Gerber RS-274-X, et il adhère à la norme IPC-Classe-2. Ce produit est disponible dans le monde entier,le rendre accessible à une variété de projets.
Applications typiques
Le PCB DiClad 880 est bien adapté à une gamme d'applications, notamment:
- Réseaux d'alimentation radar
- Réseaux commerciaux de réseaux de réseau en phase
- Antennes de station de base à faible perte
- Systèmes de guidage
- Antennes radio numériques
- Filtres, couples et amplificateurs à faible bruit (LNA)
Avec ses caractéristiques avancées et ses performances robustes, le PCB DiClad 880 se distingue comme un excellent choix pour les applications électroniques haute fréquence et haute performance.
