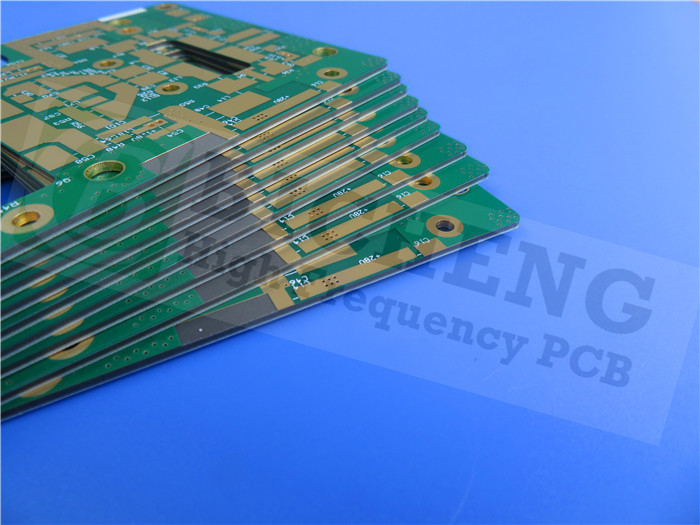

IsoClad 917 PCB 31mil 2 couches de circuit imprimé en étain

IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board
IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board

Image Grand :  IsoClad 917 PCB 31mil 2 couches de circuit imprimé en étain

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: IsoClad 917 Nombre de couches: 2-layer
Taille des PCB: 91.17 mm x 31,36 mm = 1 PCS, +/- 0,15 mm Épaisseur de PCB: 0.9 mm
Poids du cuivre: couches extérieures de 1 oz (1,4 ml) Finition de surface: Étain d'immersion
Mettre en évidence:

PCB à deux couches

,

PCB d'étain par immission

,

31 millions de PCB

Le PCB IsoClad 917 est conçu avec des matériaux composites non tissés en fibre de verre/PTFE de Rogers, offrant des performances exceptionnelles en tant que substrat de carte de circuit imprimé.d'une teneur en carbone de moins de 10 ppm, mais n'excédant pas 10 ppm.17 ou 2.20, Les stratifiés IsoClad 917 utilisent un faible ratio de fibres de verre non tissées pour obtenir la plus faible constante diélectrique et le facteur de dissipation disponibles dans sa catégorie.Cette formulation unique permet une flexibilité dans les applicationsLes fibres aléatoires plus longues et le procédé de fabrication propriétaire améliorent la stabilité dimensionnelle et l'uniformité de la constante diélectrique,qui distingue IsoClad 917 de ses concurrents.



Principales caractéristiques

IsoClad 917 possède des spécifications impressionnantes, dont une constante diélectrique de 2,17 ou 2,20 à 10 GHz et 23 °C, ainsi qu'un facteur de dissipation de 0,0013 dans les mêmes conditions.Le coefficient de température de la constante diélectrique (TcDK) est de -157 ppm/°C, assurant une stabilité dans une plage de température comprise entre -10°C et 140°C.



Le stratifié présente une résistance à l'écaillage de 10 lb par pouce et un faible taux d'absorption de l'humidité de seulement 0,04%.47 ppm/°C dans l'axe Y, et 236 ppm/°C dans l'axe Z, l'IsoClad 917 démontre une excellente stabilité dimensionnelle.



Propriété IsoClad 917 est utilisé. Condition Méthode d'essai
Constante diélectrique @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Facteur de dissipation @ 10 GHz 0.0013 C23/50 IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Coefficient thermique de l'Er (ppm/°C) -157 -10°C à +140°C IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Adapté
Résistance à l'écaillage (lbs.par pouce) 10 Après la thermique IPC TM-650 2. Les produits de base sont les suivants:4.8
Résistance au volume (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance à l'arc (secondes) > 180 D48/50 Pour l'utilisation dans les machines à coudre
Module de traction (kpsi) 133, 120 A, 23°C Pour l'aéronef
Résistance à la traction (kpsi) 4.3, 3.8 A, 23°C Pour l'utilisation dans les machines à coudre
Module de compression (kpsi) 182 A, 23°C Pour les appareils de traitement de l'air
Module de flexion (kpsi) 213 A, 23°C Pour l'aéronef
Décomposition diélectrique (kv) > 45 D48/50 Pour l'utilisation dans les machines à coudre
Densité (g/cm3) 2.23 A, 23°C ASTM D-792 Méthode A
Absorption de l'eau (%) 0.04 E1/105 + D24/23 Le produit doit être présenté sous forme d'un produit chimique.7.7
IPC TM-650 2. Les produits de base sont les suivants:6.2.2
Coefficient de chaleur   0°C à 100°C IPC TM-650 2. Les produits de base sont les suivants:4.24
Expansion (ppm/°C)   Mettler 3000
Axe X 46 Pour les appareils de traitement des eaux usées
Axe Y 47 Analyseur
Axe Z 236
Conductivité thermique (W/mK) 0.263 100°C Pour l'utilisation dans les machines à coudre
Dégazage   125°C, ≤ 10- 6torrent
Perte de masse totale (%) 0.02 Maximum de 1,00%
Rassemblé Volatile 0.00 Maximum de 0,10%
Matériau condensé (%)
Récupération de la vapeur d'eau (%) 0.02
Condensat visible (±) - Je ne sais pas.
Intégrabilité Répond aux exigences de
Le produit doit être présenté dans la boîte de conserve.
C48/23/50, E24/125 Le produit est présenté sous forme de UL 94 Brûlure verticale IPC TM-650 2.3.10



Les avantages

Le PCB IsoClad 917 offre de nombreux avantages, notamment:



- Renforcement en fibre de verre non tissée pour une plus grande flexibilité et performance.


- Faible constante diélectrique et très faible perte, ce qui le rend idéal pour les applications à haute fréquence.


- Faible absorption de l'humidité pour une meilleure fiabilité.


- Moins de rigidité par rapport à la fibre de verre tissée, permettant des conceptions plus polyvalentes.


- Propriétés isotropiques dans les directions X, Y et Z, offrant des performances constantes.


- une constante diélectrique stable sur une gamme de fréquences, assurant un fonctionnement fiable.


- Stabilité dimensionnelle améliorée pour des applications précises.



Matériau du PCB: Composites en fibre de verre ou en PTFE non tissés
Nom: IsoClad 917 est utilisé.
Constante diélectrique: 2.17 ou 2.20 (10 GHz)
Facteur de dissipation 0.0013 (10 GHz)
Nombre de couches: PCB à une seule face, double face, multi-couches, PCB hybride
Poids en cuivre: 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1,575 mm) ou plus
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Il s'agit notamment de l'étain, de l'ENEPIG, de l'OSP, du cuivre nu, de l'or pur plaqué, etc.



IsoClad 917 PCB 31mil 2 couches de circuit imprimé en étain 0



Les spécifications

Cette pile de PCB est constituée d'une conception rigide à 2 couches, avec une couche de cuivre 1 de 35 μm, un noyau IsoClad 917 de 0,787 mm (31 mil) et une couche de cuivre 2 également à 35 μm.



Les dimensions de la planche sont de 91,17 mm x 31,36 mm, avec une tolérance de +/- 0,15 mm. La trace minimale/espace est fixée à 5/5 mils, et la taille minimale du trou est de 0,3 mm.



L'épaisseur du panneau fini est de 0,9 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) pour les couches extérieures.



Ce circuit imprimé comporte une sérigraphie blanche sur le côté supérieur, tandis que le côté inférieur n'en a pas.Chaque PCB est soumis à un test électrique à 100% avant expédition pour assurer sa fiabilité.



Normes et disponibilité

Le circuit imprimé IsoClad 917 est fabriqué selon des normes de haute qualité, dont le type d'artwork est le Gerber RS-274-X. Il adhère aux normes de qualité IPC-Classe-2, garantissant la fiabilité et les performances.Ce produit est disponible dans le monde entier, ce qui le rend adapté à diverses applications.



Applications typiques

Le PCB IsoClad 917 est idéal pour une variété d'applications, notamment:



- Antennes conformes
- Circuits à bande et micro-bandes
- Systèmes de guidage
- Systèmes radar et électroniques

IsoClad 917 PCB 31mil 2 couches de circuit imprimé en étain 1
