Le PCB Rogers RO4003C est une solution innovante qui combine les avantages de l'hydrocarbures/céramiques renforcés de verre tissé avec les avantages de fabrication de l'époxy/verre.Conçus pour des applications hautes performances, ce stratifié offre des propriétés électriques comparables à celles du PTFE/verre tissé tout en restant rentable.RO4003C assure un contrôle strict de la constante diélectrique et une faible perte, ce qui en fait un excellent choix pour les constructions en panneaux multicouches (MLB).
Caractéristiques
- constante diélectrique: 3,38 ± 0,05 à 10 GHz, assurant une intégrité fiable du signal.
- Facteur de dissipation: 0,0027 à 10 GHz, réduisant la perte de signal.
- Conductivité thermique: 0,71 W/m/°K pour une gestion efficace de la chaleur.
- Stabilité thermique: Coefficient de constante diélectrique à +40 ppm/°C, avec une plage de fonctionnement de -50°C à 150°C.
- Coefficient d'expansion thermique (CTE): assorti au cuivre avec axe X à 11 ppm/°C et axe Y à 14 ppm/°C; faible CTE de 46 ppm/°C sur axe Z.
- Température de transition du verre (Tg): supérieure à 280 °C, offrant des performances thermiques robustes.
- Absorption de l'humidité: faible à 0,06%, ce qui améliore la fiabilité.
| RO4003C Valeur typique |
| Propriété |
Pour les produits de l'industrie |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.38 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3.55 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
+ 40 |
Z |
en ppm/°C |
- 50 ans.°Cà 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume |
1.7 x 1010 |
|
MΩ.cm |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface |
4.2 x 109 |
|
MΩ |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| La résistance électrique |
31.2 ((780) |
Z |
Kv/mm ((v/mil) |
0.51 mm ((0.020 ") |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la traction |
Le montant de l'aide
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la flexion |
276
Le nombre de personnes |
|
MPa
Je ne sais pas. |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 |
| Stabilité dimensionnelle |
Le taux de dépôt3 |
X, Y |
mm/m
(mil/pouce) |
après etch+E2/150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique |
11
14
46 |
X
Y
Z |
en ppm/°C |
- 55 ans°Cjusqu'à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg |
> 280 |
|
°CTMA |
Une |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 |
| Td |
425 |
|
°CTGA |
|
Pour l'utilisation dans les machines à coudre |
| Conductivité thermique |
0.71 |
|
Le nombre d'heuresoLe K. |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité |
0.06 |
|
% |
48 heures d'immersion 0,060 "
échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Densité |
1.79 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
1.05
(6.0) |
|
N/mm
- Je ne sais pas. |
après la soudure flottant 1 oz.
Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité |
N/A |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Les avantages
Le PCB Rogers RO4003C est idéal pour les applications performantes et à volume élevé.permettant de réduire les coûts de fabrication sans compromettre la qualitéLa conception ne nécessite pas de procédures de manutention spéciales, ce qui la rend accessible à divers environnements de fabrication.
Spécifications du PCB

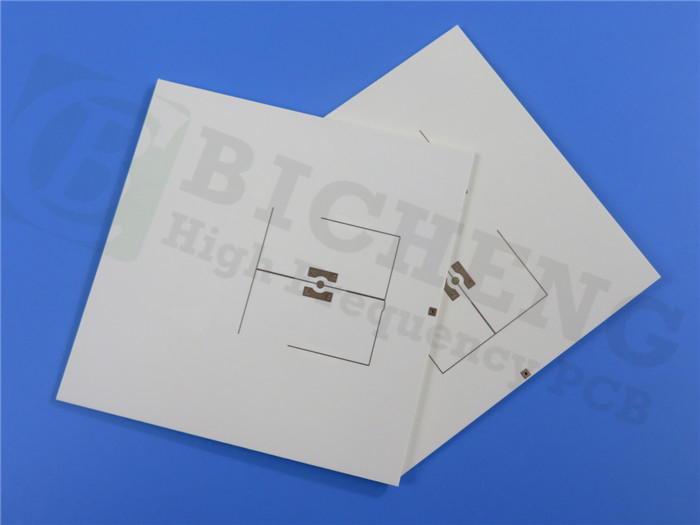

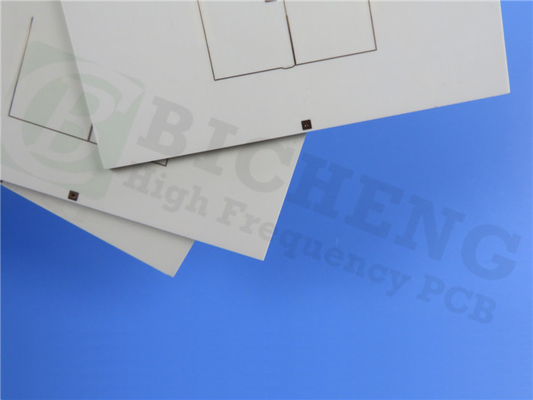

Ce PCB est construit comme une carte rigide à deux couches de 90,63 mm x 170,35 mm, avec une tolérance de ±0,15 mm.406 mm (16 mil) Rogers 4003C entre deux couches de cuivre de 35 μmL'épaisseur du panneau fini est de 0,5 mm, avec un poids de cuivre de 1 oz (1,4 mil) sur les couches extérieures.assurer la clarté de la conception.
Les œuvres d'art et les normes
Ce PCB est fourni avec des illustrations au format Gerber RS-274-X, conformément aux normes de qualité IPC-Classe-2.Cette conformité garantit que le PCB répond à des exigences strictes en matière de performances et de fiabilité.
Disponibilité
Ce PCB RO4003C est disponible pour l'expédition dans le monde entier, ce qui permet aux ingénieurs et aux concepteurs d'accéder facilement à la technologie de pointe pour leurs projets, quel que soit l'emplacement.
Applications typiques
Ce PCB est particulièrement adapté pour:
- antennes de stations de base cellulaires et amplificateurs de puissance
Étiquettes d'identification RF
- Systèmes de radar et de capteurs automobiles
- Les LNB pour les satellites de radiodiffusion directe
Améliorez vos conceptions électroniques avec le PCB Rogers RO4003C, un choix exceptionnel pour les applications hautes performances qui exigent fiabilité, efficacité et rentabilité.
