Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Le noyau Rogers RO4350B | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 45 mm x 66 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 0.25mm |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent par immersion |
| Mettre en évidence: | Plaque de circuit imprimé en argent à immersion à double couche,La carte de circuit imprimé en argent à immersion Rogers RO4350B,6Une carte de circuit imprimé en argent |
||

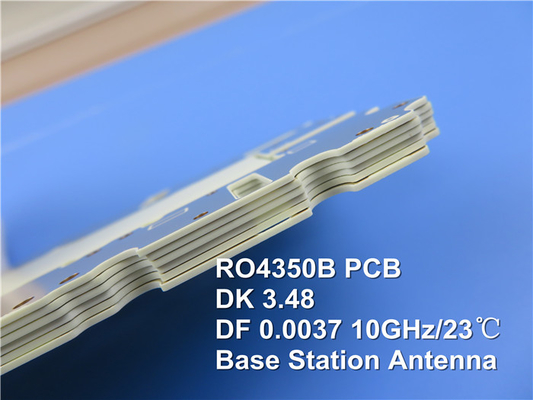

Présentation du PCB Rogers RO4350B, une solution de pointe conçue pour les applications à haute fréquence.RO4350B offre des performances électriques comparables à celles du PTFE/du verre tissé tout en conservant les avantages de fabrication des composites époxy/verreCe matériau est conçu pour assurer un contrôle strict de la constante diélectrique (Dk) et une faible perte, le tout à une fraction du coût des stratifiés à micro-ondes conventionnels.
Les stratifiés RO4350B ne nécessitent pas de traitements ou de procédures de manutention spéciaux, ce qui les rend plus faciles à manipuler que les matériaux à base de PTFE.ils sont idéaux pour les appareils actifs et les conceptions RF haute puissance, assurant la fiabilité et les performances.
Principales caractéristiques
1Constante diélectrique: 3,48 ± 0,05 à 10 GHz/23°C, assurant une intégrité fiable du signal pour les applications RF.
2Facteur de dissipation: faible à 0,0037 à 10 GHz/23°C, minimisant la perte de signal.
3Conductivité thermique: 0,69 W/m/°K, facilitant une gestion efficace de la chaleur.
4Coefficient thermique d'expansion (CTE): axe X à 10 ppm/°C, axe Y à 12 ppm/°C et axe Z à 32 ppm/°C, offrant une excellente stabilité dimensionnelle.
5. Valeur Tg élevée: supérieure à 280 °C, assurant la stabilité pendant le traitement thermique.
6Absorption de l'eau: faible à 0,06%, améliorant la fiabilité dans divers environnements.
| RO4350B Valeur typique | |||||
| Propriété | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.48 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.66 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0037 0.0031 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 50 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.2 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 5.7 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide est fixé à: Les États membres |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 255 (37) |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt5 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 10 12 32 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 390 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.69 | Le numéro de série | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.86 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 0.88 (5.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | (3) V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
B. Pourenefits
1Compatibilité multi-couches: idéal pour les constructions MLB, assurant une excellente stabilité dimensionnelle.
2Processus rentables: les procédés tels que le FR-4 permettent de réduire les coûts de fabrication.
3. Performance thermique fiable: une CTE basse sur l'axe Z assure une qualité de trou traversant plat constante, même sous stress thermique.
Spécifications du PCB
Ce PCB est conçu comme une carte rigide à deux couches de dimensions de 45 mm x 66 mm, avec une tolérance de ± 0,15 mm. Il est constitué de deux couches de cuivre, chacune d'une épaisseur de 35 μm,le sandwiching d'un noyau de Rogers RO4350B qui est 0L'épaisseur de la planche finie est de 0,25 mm et les couches extérieures ont un poids de cuivre de 1 oz (1,4 mil).
Le revêtement est fixé à une épaisseur de 20 μm et la finition de surface est obtenue par immersion en argent.Avant expédition, chaque PCB est soumis à un processus d'essai électrique rigoureux à 100% pour assurer sa fiabilité et ses performances.
Les œuvres d'art et les normes
Le PCB RO4350B de Rogers est livré avec des illustrations Gerber RS-274-X et répond aux normes de qualité IPC-Classe-2, assurant la fiabilité et les performances dans des applications exigeantes.
Disponibilité
Nos circuits imprimés Rogers RO4350B sont disponibles pour l'expédition dans le monde entier, ce qui permet aux ingénieurs et aux concepteurs d'accéder facilement à cette technologie avancée pour leurs projets.
Applications typiques
Le PCB Rogers RO4350B est idéal pour un large éventail d'applications, notamment:
- antennes de stations de base cellulaires et amplificateurs de puissance
-Étiquettes d'identification RF
- Systèmes de radar et capteurs automobiles
- Les LNB pour les satellites de radiodiffusion directe
