| Matériel: | RO4835 diélectrique 20 mil (0,508 mm) | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 77.55 mm x 167,5 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 0.6 mm |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Mettre en évidence: | PCB d'immersion en or RO4835,20 millilitres de PCB RO4835,Circuit à 2 couches de 20 millilitres de PCB |
||
Présentation du PCB RO4835 de Rogers, conçu pour des performances de haute fréquence et une fiabilité exceptionnelle.qui offre une meilleure stabilité thermique et une résistance à l'oxydation supérieure par rapport aux matériaux traditionnels à base d'hydrocarburesAvec des propriétés similaires aux stratifiés RO4350B, le RO4835 est parfait pour la fabrication de circuits rentables tout en maintenant des normes de performance élevées.
Principales caractéristiques
- Conforme à la RoHS: répond aux normes environnementales pour les applications exigeant UL 94 V-0.
- IPC-4103 Conforme: respecte les normes de qualité et de fiabilité du secteur.
- Constante diélectrique: 3,48 ± 0.05, assurant une impédance contrôlée pour les applications critiques.
- Facteur de dissipation: faible à 0,0037 à 10 GHz, favorisant une transmission efficace du signal.
-Température de transition du verre: dépasse 280 °C, permettant des applications à haute température.
- Coefficient d'expansion thermique: des valeurs basses assurent une stabilité dimensionnelle à travers les axes.
| Propriété | RO4835 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.48 ± 0.05 | Z | - | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique | 3.66 | Z | - | 8 à 40 GHz | Méthode de longueur de phase différentielle |
| Facteur de dissipation | 0.0037 | Z | - | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε | + 50 | Z | en ppm/°C | -100°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 5 x 108 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 7 x 108 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 30.2 (755) | Z | Kv/mm ((v/mil) | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 | |
| Module de traction | 7780 ((1128) | Y | MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Les États membres doivent: | Y | MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 186 (27) | MPa (kpsi) | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt5 | X, Y | mm/m (mils/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 10 12 31 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 390 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.66 | Pour les véhicules à moteur | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.05 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.92 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 0.88 (5.0) | N/mm (pli) | après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
Les avantages
- Résistance à l'oxydation: offre une durabilité significativement améliorée par rapport aux matériaux micro-ondes thermosets typiques.
- Faible perte de performance: idéal pour les applications à haute fréquence, y compris les systèmes automobiles.
- Tolérances serrées: constante diélectrique contrôlée pour une précision dans les lignes de transmission.
- Compatibilité sans plomb: ne présente aucun problème de bulle ou de délamination pendant le traitement.
- Dimensions stables: les faibles coefficients de dilatation maintiennent la fiabilité dans les trous placés.
| Matériau du PCB: | Laminaux céramiques à base d'hydrocarbures |
| Nom: | RO4835 |
| Constante diélectrique: | 3.48 (10 GHz) |
| Facteur de dissipation | 0.0037 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique (de cuivre ED) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Il est également possible d'utiliser des produits de traitement des eaux usées |
| Épaisseur diélectrique (cuivre LoPro) | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |

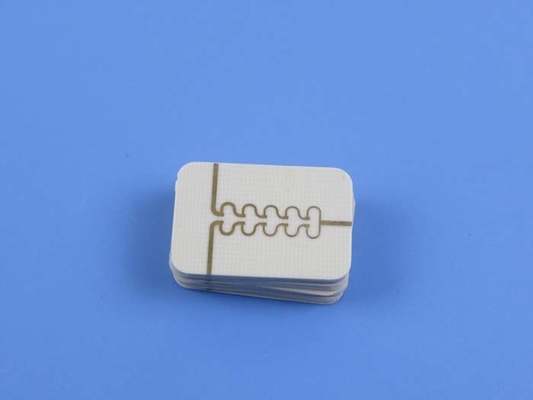

Ce PCB est construit comme une carte rigide à deux couches, fournissant une plate-forme robuste pour les applications à haute fréquence.assurer une conductivité efficace et l'intégrité du signal dans tout le circuit.
La couche diélectrique est constituée de 20 mils (0,508 mm) de matériau RO4835, ce qui contribue à la faible perte de performance du PCB.adapté à une large gamme de composants électroniques.
Pour la fabrication de précision, le PCB permet une trace minimale et un espace de 6/8 mils, ainsi qu'une taille minimale de trou de 0,3 mm, permettant des conceptions complexes.La finition de la surface est obtenue par immersion en or, améliorant la soudabilité et la durabilité, tandis que la couche supérieure est dotée d'un écran de soie blanc pour un étiquetage clair, laissant la couche inférieure exempte d'écran de soie pour une apparence rationalisée.
Art et conformité
Type de dessin:Le Gerber RS-274-X
Norme acceptée:Classe IPC-2
Zone de service:Dans le monde entier
Applications typiques
Le PCB RO4835 de Rogers est idéal pour:
- Radar et capteurs automobiles
-Communication par micro-ondes point à point
- Des amplificateurs.
- Systèmes de radars à fréquence de phase
-Composants RF
