Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Rogers TMM3 Corée | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 42.91 mm x 108,31 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 0,7 millimètres |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent par immersion |
| Mettre en évidence: | PCB des antennes de patch,15mil TMM10 PCB |
||
Présentation du PCB Rogers TMM10, une solution de premier plan conçue pour les applications à haute fréquence nécessitant une fiabilité et des performances exceptionnelles.,le TMM10 est conçu spécifiquement pour les configurations en bande et en micro-bande,offrant les avantages des substrats PTFE et céramiques sans les limitations des propriétés mécaniques et des techniques de production.
Principales caractéristiques
- Constante diélectrique (Dk): 9,20 ± 0,23 à 10 GHz, assurant une intégrité optimale du signal pour les applications à haute fréquence.
- Facteur de dissipation: 0,0022 à 10 GHz, minimisant les pertes d'énergie et améliorant l'efficacité du circuit.
- Coefficient thermique de Dk: -38 ppm/°K, assurant une stabilité à différentes températures.
- Expansion thermique: le coefficient d'expansion thermique est adapté au cuivre, avec des valeurs de 21 ppm/K (axes X et Y) et de 20 ppm/K (axe Z), réduisant ainsi les contraintes pendant le cycle thermique.
- Température de décomposition (Td): 425 °C TGA, adapté aux environnements à haute température.
- Conductivité thermique: 0,76 W/m·K, facilitant une gestion efficace de la chaleur.
- Plage d'épaisseur: disponible dans des épaisseurs allant de 0,0015 à 0,500 pouces ± 0,0015 ̊.
| TMM10 Valeur typique | ||||||
| Propriété | Le numéro TMM10 | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 9.20 ± 0.23 | Z | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | ||
| Constante diélectrique | 9.8 | - | - | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation (processus) | 0.0022 | Z | - | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de la constante diélectrique | - 38 ans. | - | ppm/°K | -55°C à 125°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance à l'isolation | > 2000 | - | Je vous en prie! | Le Parlement européen | Pour l'utilisation dans les machines à coudre | |
| Résistance au volume | 2 x 108 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 4 x 107 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Résistance électrique (résistance diélectrique) | 285 | Z | V/mil | - | Métode IPC-TM-650 2.5.6.2 | |
| Propriétés thermiques | ||||||
| Décomposition à température (Td) | 425 | 425 | °CTGA | - | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique - x | 21 | X | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Y | 21 | Y | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Z | 20 | Z | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Conductivité thermique | 0.76 | Z | Pour les appareils à moteur électrique | 80 °C | Pour l'utilisation dans les machines de traitement de l'air | |
| Propriétés mécaniques | ||||||
| Résistance à la peeling du cuivre après stress thermique | 5.0 (0,9) | X, Y | Lb/pouce (N/mm) | après soudage flottant 1 oz. EDC | La méthode IPC-TM-650 est utilisée.4.8 | |
| Résistance à la flexion (MD/CMD) | 13.62 | X, Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Module de flexion (MD) | 1.79 | X, Y | Le MPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Propriétés physiques | ||||||
| Absorption de l'humidité (2X2) | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | Pour l'utilisation dans les machines de traitement de l'air |
| 3.18 mm (0,125") | 0.2 | |||||
| Gravité spécifique | 2.77 | - | - | Une | Pour les appareils à commande numérique | |
| Capacité thermique spécifique | 0.74 | - | J/g/K | Une | Calculé | |
| Compatible avec les procédés sans plomb | Je suis désolé. | - | - | - | - | |
Les avantages
- Résilience mécanique: les propriétés mécaniques du TMM10 résistent efficacement à la glissade et au flux de froid, assurant une fiabilité à long terme dans des applications exigeantes.
- Résistance chimique: la résistance du matériau aux produits chimiques de transformation réduit le risque de dommages pendant la fabrication.
- Traitement simplifié: aucun traitement au naphténate de sodium n'est requis avant le revêtement sans électro, ce qui simplifie les processus de fabrication.
- Lien fiable: basé sur une résine thermodurcissable, le TMM10 assure une liaison fiable du fil sans levé de plaquette ni déformation du substrat.
Le dépôt de PCB

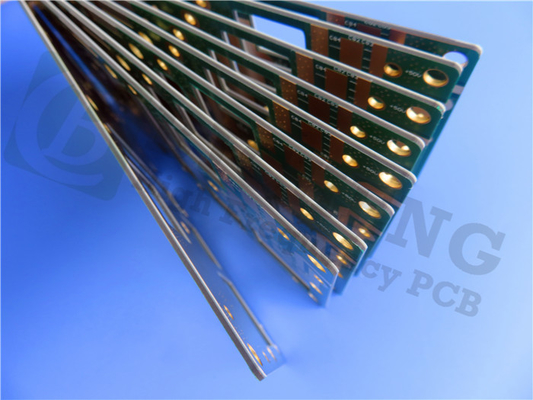

Le PCB TMM10 est doté d'un empilement rigide à deux couches:
- Couche de cuivre 1: 35 μm
- Rogers TMM10 Corée: 0,381 mm (15 mil)
- Couche de cuivre 2: 35 μm
Détails de la construction
- Dimensions du panneau: 91,2 mm x 53,5 mm (1 PCS, ± 0,15 mm)
- Trace minimale / espace: 7/9 millilitres
- Taille minimale du trou: 0,30 mm
- épaisseur de la planche finie: 0,45 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or immersion
- Pas de sérigraphie
- Filtre à soie en bas: aucun
- Masque de soudure: aucun
- Masque de soudure inférieure: Aucun
- Assurance qualité: 100% des tests électriques sont effectués avant expédition.
Les œuvres d'art et les normes
- Type d'œuvre fournie: Gerber RS-274-X
- Norme de qualité: IPC-Classe 2
- Disponibilité: disponible dans le monde entier.
Applications typiques
Le PCB Rogers TMM10 est idéal pour une large gamme d'applications, notamment:
- Circuits RF et micro-ondes
- Amplificateurs et combinateurs de puissance
- Filtres et couples
- Systèmes de communication par satellite
- Les antennes des systèmes de positionnement global (GPS)
- Des antennes à patch
- Polarisateurs diélectriques et lentilles
- Des testeurs de puces
Conclusion
Les circuits imprimés Rogers TMM10 offrent une solution robuste et fiable pour les applications à haute fréquence, combinant des propriétés matérielles avancées avec des performances exceptionnelles.l'aérospatialePour plus d'informations ou pour passer une commande, veuillez nous contacter dès aujourd'hui!
| Matériau du PCB: | Composites en polymères céramiques, hydrocarbures et thermodurcissables |
| Nom: | Le numéro TMM10 |
| Constante diélectrique: | 9.20 ± 0.23 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Débloquer le potentiel du PCB Rogers TMM10: une percée dans la fiabilité à haute fréquence
Dans le monde en évolution rapide de l'électronique, la demande de circuits imprimés haute performance (PCB) ne cesse d'augmenter.particulièrement dans les applications à haute fréquence comme les télécommunications et l'aérospatialeLe PCB Rogers TMM10 se distingue comme une solution révolutionnaire, conçue pour répondre aux exigences rigoureuses des conceptions électroniques modernes.et applications du PCB TMM10, démontrant pourquoi il est un changement de jeu dans l'industrie.
Principales caractéristiques du PCB Rogers TMM10
Propriétés diélectriques exceptionnelles
Le PCB Rogers TMM10 possède une constante diélectrique remarquable (Dk) de 9,20 ± 0,23 à 10 GHz, assurant une distorsion minimale du signal pour les applications à haute fréquence.La constante diélectrique de conception atteint 9.8, restant stable sur une plage de fréquences allant de 8 GHz à 40 GHz.0022, ce qui minimise les pertes d'énergie et améliore l'efficacité globale des circuits électroniques.
Stabilité thermique et résistance mécanique
L'une des caractéristiques les plus remarquables du TMM10 est sa stabilité thermique impressionnante.le rendant adapté à des environnements exigeantsLe coefficient thermique de la constante diélectrique est de -38 ppm/°K, assurant une stabilité sur une large plage de températures allant de -55°C à 125°C.le TMM10 gère efficacement la chaleur, empêchant la dégradation des performances.
Les propriétés mécaniques du PCB TMM10 sont conçues pour résister à la glissade et au flux froid, ce qui peut compromettre l'intégrité des PCB traditionnels au fil du temps.62 kpsi et le module de flexion de 1.79 Mpsi assure une fiabilité à long terme, ce qui fait du TMM10 un choix idéal pour les applications nécessitant des performances constantes.
Processus de fabrication simplifié
Le PCB Rogers TMM10 est conçu pour être facile à produire.simplification du processus de fabrication et réduction des coûtsCette approche rationalisée permet aux fabricants de faire évoluer la production sans sacrifier la qualité.
Différentes applications du PCB TMM10 de Rogers
La polyvalence du PCB TMM10 le rend adapté à un large éventail d'applications, notamment:
- Circuits RF et micro-ondes: idéal pour les applications nécessitant une grande précision et des performances élevées.
- Amplificateurs et combinateurs de puissance: facilite une transmission efficace du signal avec une perte minimale.
- Systèmes de communication par satellite: offre des performances fiables dans des environnements exigeants.
- Systèmes de positionnement global (GPS) antennes: Assure une réception et une transmission précises du signal.
Normes d'assurance qualité et d'essais
Pour assurer la fiabilité, chaque PCB est soumis à des tests rigoureux, y compris des tests électriques à 100% avant expédition.Cet engagement envers la qualité garantit que chaque produit répond aux normes élevées attendues dans les applications à haute fréquence.
Conclusion: Le futur des circuits haute fréquence
Le PCB TMM10 de Rogers représente une avancée significative dans la technologie des PCB pour les applications à haute fréquence.le TMM10 est conçu pour répondre aux exigences exigeantes de l'électronique moderne.
Découvrez l'avenir des circuits haute fréquence dès aujourd'hui! Débloquez des performances inégalées avec la technologie Rogers TMM10 et transformez vos conceptions en solutions fiables et performantes.Pour plus d'informations ou pour passer une commandeVotre parcours vers des solutions électroniques de pointe commence ici!
