3-couche RO3010 PCB 2,7 mm 1 oz circuit imprimé avec immersion étain

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériel:

RO3010

Nombre de couches:

à 3 couches

Taille des PCB:

30 mm x 25 mm = 1 PCS

Épaisseur de PCB:

2.7 mm

Poids du cuivre:

couches extérieures de 1 oz (1,4 ml)

Finition de surface:

Étain d'immersion

Mettre en évidence:

PCB d'étain d'immersion RO3010

1 oz de PCB RO3010

2.7 mm RO3010 PCB

Description du produit

Le Rogers RO3010 PCB est une carte de circuit imprimé de pointe fabriquée à partir de composites PTFE remplis de céramique.il offre une constante diélectrique élevée et une stabilité exceptionnelleLe RO3010 simplifie la création de composants haut débit et prend en charge la miniaturisation des circuits,ce qui en fait un choix idéal pour les ingénieurs axés sur la précision et la fiabilité.

Principales caractéristiques
Constante diélectrique élevée: 10,2 ± 0,30 à 10 GHz/23°C, assurant une intégrité supérieure du signal.

Facteur de dissipation faible: 0,0022 à 10 GHz/23°C, minimisant les pertes d'énergie et améliorant l'efficacité du système.

Stabilité thermique:
Coefficient de dilatation thermique (CTE):

X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C

Plage de température de fonctionnement: -40°C à +85°C.

Température de décomposition thermique (Td): supérieure à 500°C, assurant une durabilité dans des conditions extrêmes.

Conductivité thermique: 0,95 W/mK, facilitant une gestion efficace de la chaleur.

Absorption de l'humidité: seulement 0,05%, assurant une fiabilité dans divers environnements.

Les biens immobiliers	RO3010	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	10.2 ± 0.05	Z		10 GHz/23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique	11.2	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ	0.0022	Z		10 GHz/23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε	- 395	Z	en ppm/°C	10 GHz -50°Cà 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Stabilité dimensionnelle	0.35 0.31	X Y	mm/m	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4
Résistance au volume	105		MΩ.cm	- Je ne sais pas.	IPC 2.5.17.1
Résistance de surface	105		MΩ	- Je ne sais pas.	IPC 2.5.17.1
Module de traction	1902 1934	X Y	MPa	23°C	Pour l'aéronef
Absorption de l'humidité	0.05		%	D48/50	IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1
Température spécifique	0.8		j/g/k		Calculé
Conductivité thermique	0.95		R/M/K	50°C	Pour l'utilisation dans les machines à coudre
Coefficient de dilatation thermique (-55 à 288°C)	13 11 16	X Y Z	en ppm/°C	23°C/50% de RH	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1
Td	500		°CTGA		Pour l'utilisation dans les machines à coudre
Densité	2.8		gm/cm3	23°C	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre	9.4		Je vous en prie.	1 oz, EDC après la soudure flottante	IPC-TM 2.4.8
Intégrabilité	V-0				Les produits
Compatible avec les procédés sans plomb	- Oui, oui.

Les avantages
Stabilité dimensionnelle: avec un coefficient d'expansion étroitement correspondant au cuivre, le RO3010 assure une fiabilité pendant le cycle thermique.

Fabrication rentable: les prix économiques du stratifié le rendent adapté à la production en grande quantité sans compromettre la qualité.

Options de conception polyvalentes: idéal pour les conceptions de cartes à plusieurs couches, permettant d'adapter des mises en page de circuits complexes.

Spécifications techniques

Les PCB empilés: PCB rigide à trois couches

Couche de cuivre 1: 35 μm
RO3010 Noyau: 50 mil (1,27 mm)
Couche de cuivre 2: 35 μm
Prépreg: 0,1 mm
RO3010 Noyau: 50 mil (1,27 mm)
Couche de cuivre 3: 35 μm

Les dimensions du panneau fini sont de 30 mm x 25 mm, avec une épaisseur totale de 2,7 mm. Il supporte une trace minimale et un espace de 5/5 mil et a une taille de trou minimale de 0,5 mm.Le poids du cuivre fini sur les couches extérieures est de 1 oz (1Chaque PCB est soumis à un test électrique à 100% avant expédition, garantissant ainsi sa qualité et sa fiabilité.

Le circuit imprimé Rogers RO3010 est idéal pour une variété d'applications, y compris le radar automobile, les antennes GPS, les systèmes de télécommunications cellulaires, les antennes pour les communications sans fil,satellites de diffusion directeSa polyvalence et ses performances en font un atout précieux dans de nombreux environnements à forte demande.

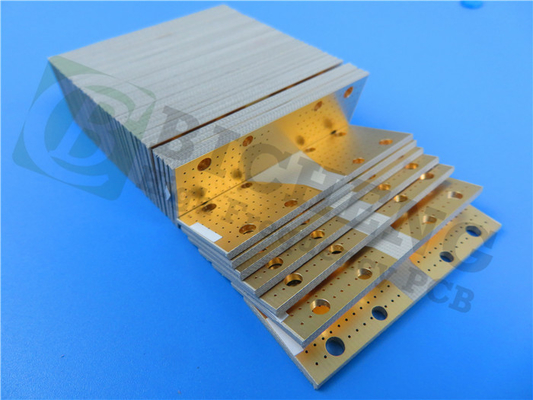

3-couche RO3010 PCB 2,7 mm 1 oz circuit imprimé avec immersion étain 0
