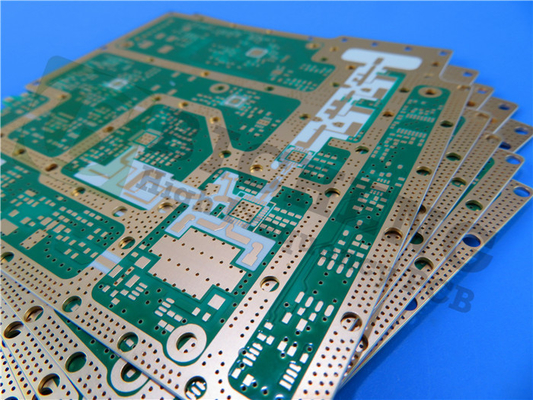

Rogers RO3203 PCB 20mil Verte soudermasque immersion étain

Le PCB Rogers RO3203 représente la dernière avancée dans les matériaux de circuits haute fréquence, spécialement conçus pour des performances électriques et une stabilité mécanique exceptionnelles.Fabriqués à partir de laminés remplis de céramique renforcés de fibres de verre tissées, le RO3203 s'appuie sur l'héritage de la série RO3000, qui se distingue par sa stabilité mécanique améliorée.0016, ce matériau étend la gamme de fréquences opérationnelles au-delà de 40 GHz, ce qui en fait un choix idéal pour une variété d'applications exigeantes.

Principales caractéristiques
Le PCB Rogers RO3203 est conçu avec plusieurs caractéristiques remarquables qui améliorent ses performances et sa facilité d'utilisation:

Performance à haute fréquence: la constante diélectrique de 3,02 ± 0,04 à 10 GHz assure une intégrité fiable du signal.

Facteur de dissipation faible: avec un facteur de dissipation de 0,0016 à 10 GHz, il minimise les pertes d'énergie, prenant en charge les applications à haute fréquence.

Stabilité thermique: le matériau peut résister à des températures supérieures à 500 °C, ce qui le rend adapté à un large éventail d'environnements.

Conductivité thermique: à 0,87 W/mK, il gère efficacement la dissipation de chaleur, ce qui est crucial pour les circuits haute performance.

Coefficient d'expansion thermique: le faible CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) associé au cuivre assure des performances fiables dans les conceptions hybrides de panneaux multicouches époxy.

Compatibilité avec les procédés sans plomb: conforme aux normes environnementales, y compris un indice d'inflammabilité de 94V-0, ce qui le rend adapté aux processus de fabrication modernes.

Les avantages
Le PCB RO3203 offre de nombreux avantages qui le rendent idéal pour les applications à haute fréquence:

Amélioration de la rigidité: le renforcement en verre tissé améliore la rigidité, facilitant la manipulation plus facile pendant l'assemblage et la fabrication.

Performance uniforme: il offre des performances électriques et mécaniques cohérentes, ce qui le rend parfait pour les structures complexes à plusieurs couches.

Faible perte diélectrique: cette fonctionnalité prend en charge les applications à haute fréquence supérieures à 20 GHz, garantissant une transmission optimale du signal.

Excellente stabilité dimensionnelle: des rendements de production élevés sont possibles en raison de sa stabilité, ce qui en fait un choix fiable pour la fabrication à grande échelle.

Rentable: le RO3203 est à un prix compétitif, ce qui en fait une option économique pour la fabrication en série.

Spécifications techniques

Le PCB Rogers RO3203 est doté d'une pile rigide à deux couches, conçue pour des performances optimales:

Couche de cuivre 1: 35 μm

RO3203 Substrate: 20 mil (0,508 mm)

Couche de cuivre 2: 35 μm

Les dimensions du panneau fini sont de 65,78 mm x 37,48 mm, avec une épaisseur totale de 0,6 mm. Il supporte une trace minimale et un espace de 5/5 mil et a une taille minimale de trou de 0,4 mm.Le poids du cuivre fini sur les couches extérieures est de 1 oz (1Chaque panneau est soumis à un test électrique à 100% avant expédition pour assurer la qualité et la fiabilité.

Le circuit imprimé Rogers RO3203 est adapté à un large éventail d'applications, y compris les systèmes d'évitement des collisions automobiles, les antennes GPS, les systèmes de télécommunications sans fil, les antennes de patch de microstrip,satellites de diffusion directeSa polyvalence et ses performances élevées en font un atout inestimable dans divers secteurs.y compris l'automobile et les télécommunications.

Pour plus d'informations ou pour passer une commande, veuillez contacter notre équipe commerciale ou visitez notre site Web.
