Le PCB Rogers RO3210 est un matériau de circuit à haute fréquence de pointe spécialement conçu pour des performances électriques exceptionnelles et une meilleure stabilité mécanique.Ce produit innovant est fabriqué à partir de stratifiés remplis de céramique renforcés de fibre de verre tissée, offrant une combinaison unique de douceur de surface et de rigidité.Les stratifiés RO3210 combinent les avantages du PTFE non tissé pour des tolérances de gravure de lignes plus fines avec l'intégrité structurelle du PTFE tissé en verre, ce qui les rend idéales pour les circuits imprimés haute performance.
Principales caractéristiques
Le RO3210 possède une variété de caractéristiques impressionnantes:
- Constante diélectrique (Dk): 10,2 ± 0.5, optimisé pour les applications à haute fréquence.
- Facteur de dissipation: 0,0027 à 10 GHz, assurant une perte d'énergie minimale.
- Coefficient d'expansion thermique: correspondant au cuivre, avec des valeurs de 13 ppm/°C sur les axes X et Y et de 34 ppm/°C sur l'axe Z.
- Température de décomposition (Td): 500 °C, assurant une stabilité thermique à haute température.
- Conductivité thermique: 0,81 W/mK, facilitant une dissipation de chaleur efficace.
- Classification de l'inflammabilité: V0 selon la norme UL 94, assurant la sécurité dans diverses applications.
| Les biens immobiliers |
Rubrique 3210 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
10.2 ± 0.5 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
10.8 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.0027 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 459 |
Z |
en ppm/°C |
10 GHz 0°Cà 100°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.8 |
X, Y |
mm/m |
- Je ne sais pas. |
Pour l'utilisation dans les machines à coudre |
| Résistance au volume |
103 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
103 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
579
517 |
M.D
Le CMD |
KPSI |
23°C |
Pour l'aéronef |
| Absorption de l'eau |
> >0.1 |
- |
% |
D24/23 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.79 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.81 |
|
R/M/K |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
Coefficient de dilatation thermique
(-55 à 288°C) |
13
34
|
X, Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C |
TGA |
Pour l'utilisation dans les machines de traitement de l'air |
| Densité |
3 |
|
gm/cm3 |
|
|
| Résistance à la peau de cuivre |
11 |
|
- Je ne sais pas. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Les avantages
Le PCB RO3210 de Rogers offre de nombreux avantages:
- Rigidité améliorée: le renforcement en verre tissé améliore la rigidité, ce qui facilite la manipulation pendant l'assemblage.
- Performance uniforme: fournit des propriétés électriques et mécaniques cohérentes, idéales pour les structures complexes à haute fréquence multicouche.
- Faible coefficient d'expansion: les coefficients d'expansion dans le plan sont adaptés au cuivre, ce qui le rend adapté aux conceptions hybrides et aux ensembles fiables montés en surface.
- Stabilité dimensionnelle: une excellente stabilité assure des rendements de production élevés, réduit les déchets et augmente l'efficacité.
- Légèreté de surface: permet des tolérances de gravure de lignes plus fines, ce qui améliore la flexibilité et la précision de la conception.

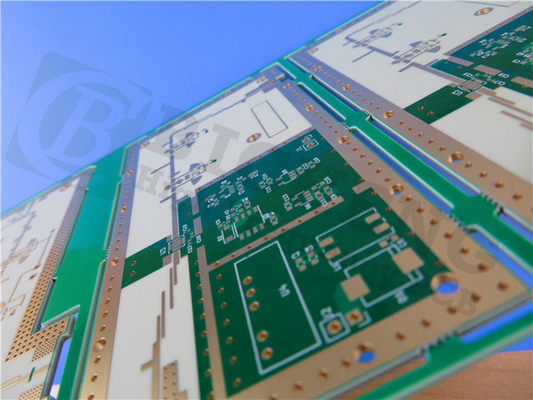

Spécifications techniques

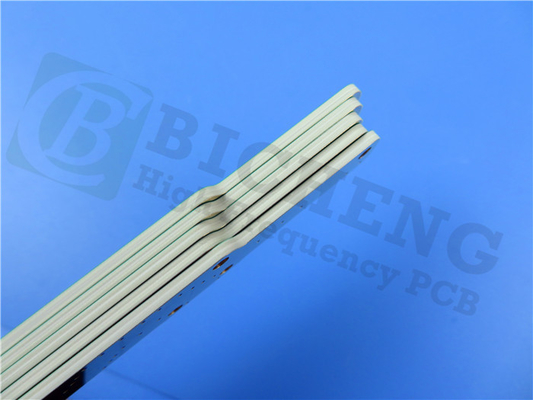

Le PCB RO3210 de Rogers est équipé d'une pile rigide à deux couches:
- Couche de cuivre 1: 35 μm
- Le noyau RO3210: 1,27 mm (50 mil)
- Couche de cuivre 2: 35 μm
Les dimensions de la carte sont de 197,5 mm x 77,3 mm, avec une épaisseur totale de 1,4 mm. Le PCB supporte une trace/espace minimale de 4/7 mil et une taille minimale de trou de 0,4 mm.Chaque panneau est soumis à un test électrique à 100% avant expédition pour garantir la qualité et la fiabilité..

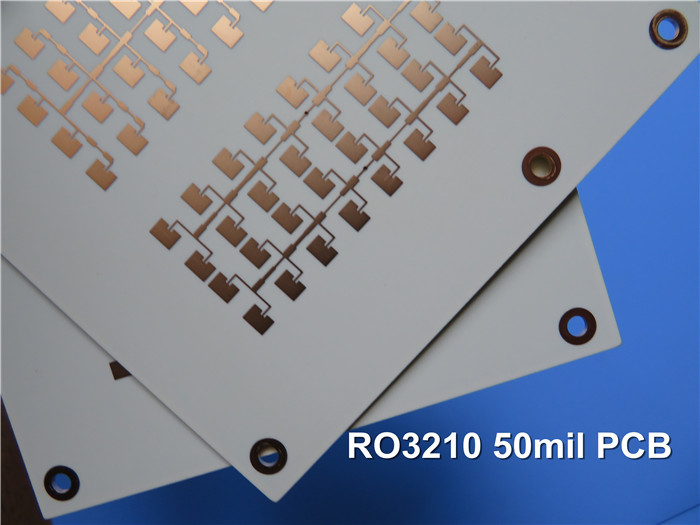

Le circuit imprimé Rogers RO3210 est adapté à une variété d'applications, y compris les systèmes d'évitement des collisions automobiles, les antennes GPS, les systèmes de télécommunications sans fil, les antennes de patch de microstrip,satellites de diffusion directe, les liaisons de données dans les systèmes de câbles, les lecteurs de compteurs à distance, les backplanes d'alimentation, les LMDS et le haut débit sans fil, et les infrastructures de stations de base.Sa polyvalence et ses performances élevées en font un atout inestimable dans diverses industries.
En conclusion, le PCB RO3210 de Rogers combine une technologie de matériaux innovante avec des solutions de fabrication rentables,Ce qui en fait un excellent choix pour les ingénieurs et les fabricants à la recherche dePour plus d'informations ou pour passer une commande, veuillez contacter notre équipe commerciale ou visitez notre site Web.Découvrez la fiabilité et l'efficacité du PCB Rogers RO3210 dans votre prochain projet.
