| Matériel: | RO4360G2 | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 76.48 mm x 43,52 mm = 1 PCS | Épaisseur de PCB: | 24 millions |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Étain d'immersion |
| Mettre en évidence: | 24mil RO4360G2 PCB,2 couches de circuit imprimé en étain |
||
Alors que la demande pour des appareils électroniques de haute performance continue d'augmenter, le besoin de matériaux de circuits imprimés (PCB) avancés est devenu primordial.Le nouveau PCB Rogers RO4360G2 se distingue comme une solution révolutionnaire dans les environnements de circuits à haute fréquence.
Introduction à Rogers RO4360G2
Le Rogers RO4360G2 est un stratifié thermoset à faible perte, renforcé de verre, rempli d'hydrocarbures en céramique.Ce matériau innovant est conçu pour fournir un équilibre inégalé entre performance et capacité de traitementIl s'agit notamment du premier laminat thermoset à haute constante diélectrique (Dk) pouvant être traité de la même manière que les matériaux FR-4 traditionnels.Cet avantage permet aux fabricants de tirer parti des techniques de fabrication existantes tout en bénéficiant de caractéristiques de performance améliorées.
Conçu pour les procédés sans plomb, le RO4360G2 offre une rigidité améliorée, ce qui est essentiel pour la stabilité et la fiabilité des constructions multicouches.Ce stratifié réduit non seulement les coûts de matériaux et de fabrication, mais s'intègre également parfaitement avec les stratifiés de la série RO440 de Rogers et les stratifiés RO4000 à faible Dk, ce qui en fait une option polyvalente pour les conceptions complexes à plusieurs couches.
Principales caractéristiques du PCB RO4360G2
1Constante diélectrique et facteur de dissipation
Le RO4360G2 présente une constante diélectrique de 6,15 ± 0,15 à 10 GHz et un facteur de dissipation de 0,0038 à la même fréquence.Ces propriétés sont essentielles pour maintenir l'intégrité du signal dans les applications à haute fréquence, permettant une transmission efficace du signal avec une perte d'énergie minimale.
2Stabilité thermique
Avec une température de décomposition (Td) supérieure à 407 °C et une température de transition de verre élevée (Tg) supérieure à 280 °C, le RO4360G2 est bien adapté aux applications nécessitant des exigences thermiques élevées.Cette stabilité thermique assure des performances fiables dans des environnements difficiles où d'autres matériaux pourraient échouer.
3Conductivité thermique et coefficient d'expansion thermique
Le stratifié possède une conductivité thermique de 0,75 W/mK, assurant une gestion efficace de la chaleur dans les applications à haute puissance.avec des coefficients correspondant au cuivre dans les axes X et Y (13 ppm/°C et 14 ppm/°C), respectivement), facilite des performances fiables dans les constructions en panneaux multicouches.
4. Conformité environnementale
Le RO4360G2 est conçu pour être respectueux de l'environnement, étant entièrement compatible avec les procédés sans plomb.assurer la sécurité dans diverses applications.
| Les biens immobiliers | Pour les produits de la catégorie 1 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 6.15 ± 0.15 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| 2.5 GHz ou 23°C | |||||
| Facteur de dissipation,tanδ | 0.0038 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Conductivité thermique | 0.75 | Pour les appareils électroniques | 50°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance au volume | 4.0 x 1013 | Pour les autres types de produits: | T élevé | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 9.0 x 1012 | Oh | T élevé | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 784 | Z | V/mil | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 | |
| Résistance à la traction | Les États membres doivent fournir des informations détaillées sur les mesures prises. | X et Y | MPa (kpsi) | 40 heures 50% RH/23 | Pour l'aéronef |
| Résistance à la flexion | 213(31) 145(21) | X et Y | MPa (kpsi) | 40 heures 50% RH/23 | Le code IPC-TM-650, 2.4.4 |
| Coefficient de dilatation thermique | 13 14 28 | X et Z | en ppm/°C | -50 °C à 288 °C après cycle de chaleur répété | Le code IPC-TM-650, 2.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | ||
| Td | 407 | °C | ASTM D3850 à l'aide de TGA | ||
| T288 | > 30 ans | Z | minutes | 30 min / 125°C Précuire | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.24.1 |
| Absorption de l'eau | 0.08 | % | 50°C/48 heures | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 | |
| Coefficient thermique de | -131 @10 GHz | Z | en ppm/°C | -50 °C à 150 °C | Le code IPC-TM-650, 2.5.5.5 |
| Densité | 2.16 | gm/cm3 | NT1 économie | Pour les appareils à commande numérique | |
| Résistance à la peau de cuivre | 5.2 (0,91) | Plie (N/mm) | Condition B | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les résultats de l'enquête sont publiés dans le dossier UL 94 QMTS2. |
Les avantages de l'utilisation de Rogers RO4360G2
Flexibilité de la conception
Le PCB Rogers RO4360G2 permet une large gamme de possibilités de conception.Sa compatibilité avec les techniques de traitement FR-4 existantes permet aux ingénieurs d'innover sans être limités par les contraintes matérielles.
Compatibilité de l'assemblage automatisé
Ce stratifié est conçu pour fonctionner sans heurts avec des processus d'assemblage automatisés, ce qui est crucial pour la fabrication à grande échelle.La fiabilité des trous traversants plaqués améliore l'intégrité des connexions dans l'ensemble du PCB.
Une solution rentable
Avec une gestion efficace de la chaîne d'approvisionnement et des délais de livraison courts, le RO4360G2 constitue une option rentable pour les fabricants.La combinaison des coûts de matériaux réduits et de la possibilité d'utiliser les méthodes de fabrication existantes contribue à des économies globales.
Responsable en matière d'environnement
Alors que les industries accordent de plus en plus de priorité à la durabilité, la compatibilité sans plomb du RO4360G2 s'aligne sur les normes environnementales modernes, ce qui en fait un choix responsable pour les fabricants.
| Matériau du PCB: | Matériaux thermodurcissables remplis d'hydrocarbures en céramique |
| Nom: | Pour les produits de la catégorie 1 |
| Constante diélectrique: | 60,15 ± 0.15 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil ((0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil ((1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Spécifications techniques

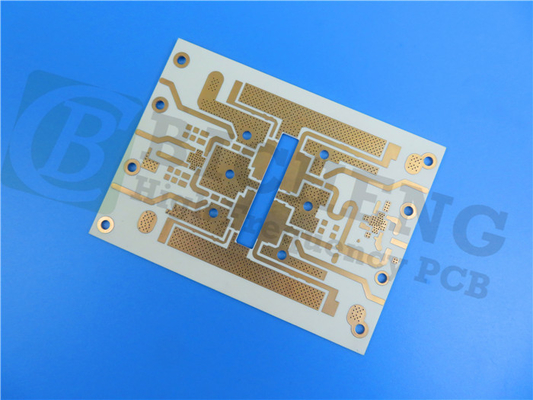

Le circuit imprimé Rogers RO4360G2 est doté d'un empilement rigide à deux couches, qui comprend:
- Couche de cuivre 1: 35 μm
- RO4360G2 Substrate: 24 mil (0,61 mm)
- Couche de cuivre 2: 35 μm
Détails de construction:
- Dimensions du tableau: 76,48 mm x 43,52 mm (± 0,15 mm)
- Trace minimale / espace: 5/5 millilitres
- Taille minimale du trou: 0,30 mm
- Épaisseur de la planche finie: 0,73 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: étain d'immersion
- En haut, écran de soie: blanc.
- Masque de soudure haut: vert
Applications typiques
Le PCB Rogers RO4360G2 est idéal pour un large éventail d'applications, en particulier dans les secteurs des télécommunications et de l'automobile.
- Amplificateurs de puissance des stations de base: sa faible perte et sa stabilité thermique élevée en font un excellent choix pour alimenter les stations de base, assurant des signaux de communication fiables.
- Les émetteurs-récepteurs à petites cellules: le stratifié prend en charge les conceptions compactes requises pour la technologie à petites cellules, facilitant ainsi une communication sans fil efficace dans les environnements urbains.
Conclusion
Le PCB Rogers RO4360G2 est une solution innovante pour la conception de circuits haute fréquence, combinant des propriétés de matériaux avancés avec des capacités de traitement rentables.Ses caractéristiques uniques le rendent idéal pour diverses applicationsPour plus d'informations ou pour passer une commande, veuillez contacter notre équipe commerciale.
