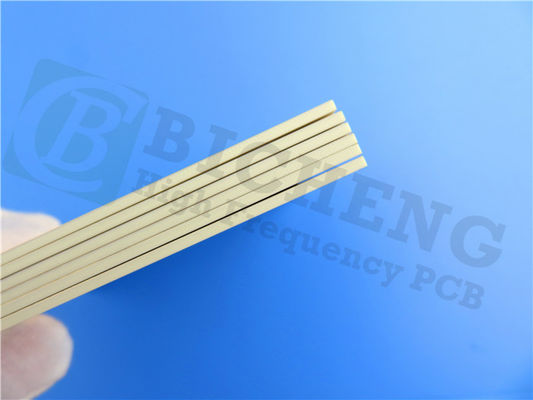

RO4533 PCB 60mil Surface d'or par immersion à double couche Finie

À mesure que la demande d'appareils électroniques efficaces et performants augmente, le besoin de matériaux de circuits imprimés (PCB) de pointe devient de plus en plus critique.Le nouveau PCB RO4533 de Rogers est à l'avant-garde de cette avancée technologique, spécialement conçus pour répondre aux exigences strictes des applications d'antenne à microstrip d'infrastructure mobile.

Introduction à Rogers RO4533

Le PCB Rogers RO4533 est un stratifié à base d'hydrocarbures renforcé de verre rempli de céramique qui offre une constante diélectrique contrôlée et une faible perte de performance.Ce stratifié est conçu pour exceller dans les applications d'infrastructure mobileLe RO4533 offre une combinaison de prix abordables et de performances élevées.ce qui en fait une alternative attrayante aux matériaux traditionnels à base de PTFE utilisés dans les technologies d'antenne.

L'un des avantages les plus importants du RO4533 est sa compatibilité avec le traitement FR-4 conventionnel et les techniques de soudure sans plomb à haute température.qui nécessitent souvent des traitements spéciaux pour la préparation des trous en plaqueCette facilité d'utilisation permet non seulement de rationaliser la production, mais permet également aux concepteurs d'optimiser à la fois le prix et les performances dans leurs conceptions d'antenne.

En outre, les stratifiés RO4533 sont disponibles en versions sans halogène, ce qui garantit le respect des normes environnementales les plus strictes.Cet engagement en faveur de la durabilité fait de la RO4533 un choix idéal pour les fabricants soucieux de l'environnement.

Principales caractéristiques du PCB RO4533

1Constante diélectrique et facteur de dissipation
Le PCB RO4533 possède une constante diélectrique de 3,3 à 10 GHz, un paramètre essentiel pour maintenir l'intégrité du signal dans les applications à haute fréquence.0025 à la même fréquence, ce stratifié assure une perte d'énergie minimale, améliorant ainsi l'efficacité globale de l'antenne.

2Propriétés thermiques
Les performances thermiques sont un aspect essentiel de la conception de PCB, en particulier dans les applications à haute puissance.qui lui permet de résister à des températures élevées sans compromettre son intégrité structurelleEn outre, le faible coefficient d'expansion thermique (CTE) de l'axe Z minimise le risque de délamination et d'autres défaillances liées à la chaleur.

3. Absorption de l'humidité et conductivité thermique
Avec un taux d'absorption de l'humidité de seulement 0,02%, le RO4533 démontre une excellente fiabilité dans diverses conditions environnementales.6 W/mK facilite une dissipation de chaleur efficace, essentielle pour maintenir les performances dans les applications à haute puissance.

4. Compatibilité avec le CTE
Les coefficients de dilatation thermique dans les directions X et Y sont étroitement correspondants à ceux du cuivre (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Cette compatibilité réduit considérablement les contraintes pendant le cycle thermique, ce qui est essentiel pour améliorer la fiabilité des trous traversés plaqués et la durabilité globale des PCB.

Les avantages de l'utilisation de Rogers RO4533

1Faible perte et faible réponse PIM
La combinaison d'une faible constante diélectrique et d'une faible réponse d'intermodulation passive (PIM) rend le RO4533 adapté à un large éventail d'applications,en particulier dans les systèmes de communication mobile où la qualité du signal est essentielle.

2Compatibilité de fabrication standard
Le système de résine thermodurcissable du RO4533 est conçu pour être compatible avec les procédés de fabrication de PCB standard.réduire les coûts de production.

3Excellente stabilité dimensionnelle
Le RO4533 offre une stabilité dimensionnelle exceptionnelle, ce qui est crucial pour les panneaux de plus grande taille.ce qui en fait un choix rentable pour la production en série.

4Propriétés mécaniques uniformes
Les propriétés mécaniques uniformes du stratifié garantissent qu'il conserve sa forme pendant la manipulation et l'assemblage.

5. Haute conductivité thermique
La haute conductivité thermique du RO4533 améliore les capacités de traitement de l'énergie, lui permettant de fonctionner efficacement dans les applications à haute fréquence et à haute puissance.

Spécifications techniques

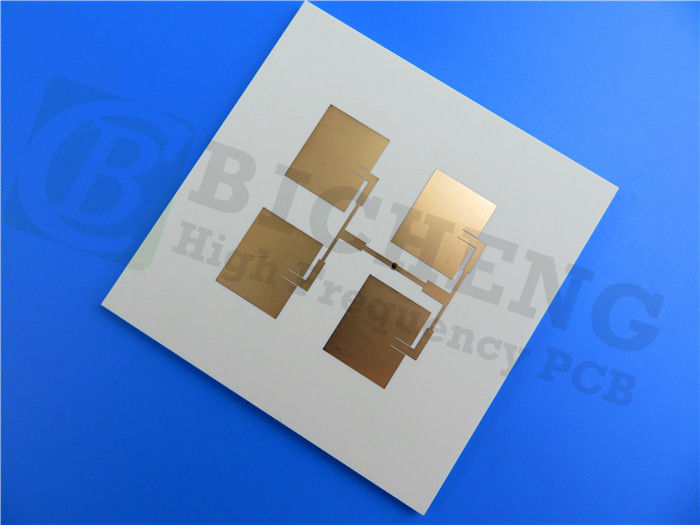

Ce PCB est équipé d'un empilement rigide à deux couches:


- Couche de cuivre 1: 35 μm
- Rogers 4533 Corée: 1,524 mm (60 mil)
- Couche de cuivre 2: 35 μm

Détails de construction:
- Dimensions du panneau: 110 mm x 61,3 mm (± 0,15 mm)
- Trace minimale / espace: 4/4 millilitres
- Taille minimale du trou: 0,4 mm
- Épaisseur de la planche finie: 1,6 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or en immersion
- En haut, écran de soie: blanc.
- Masque de soudure haut: bleu
- Assurance qualité: chaque PCB est soumis à un test électrique à 100% avant expédition pour assurer sa fiabilité.

Applications typiques

Le PCB Rogers RO4533 est bien adapté à diverses applications, en particulier dans le secteur des télécommunications.

- Les antennes de stations de base d'infrastructure cellulaire: les faibles pertes et les excellentes propriétés thermiques le rendent idéal pour les antennes de haute performance dans les réseaux cellulaires.


- Réseaux d'antennes WiMAX: Sa fiabilité et son efficacité répondent aux exigences élevées des systèmes WiMAX, permettant une communication sans fil robuste.

Conclusion

Le PCB RO4533 de Rogers est une solution de pointe pour les ingénieurs et les fabricants qui cherchent à améliorer les performances de leurs applications d'infrastructure mobile.haute stabilité thermique, et la compatibilité avec les procédés de fabrication de PCB standard en font un excellent choix pour un large éventail d'applications.
