| Matériel: | RO4730G3 | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 158 mm x 127 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 60 millilitres |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Nickel électroless Palladium électroless et or par immersion (ENEPIG) |
| Mettre en évidence: | PCB de circuit double face,RO4730G3 PCB,Station de base cellulaire Antennes PCB |
||

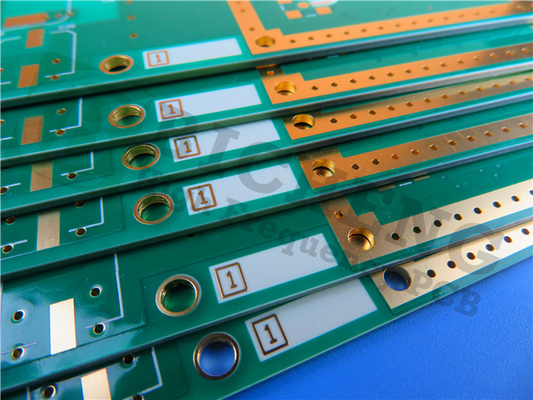

Nous présentons le PCB Rogers RO4730G3, une solution de pointe conçue pour les applications d'antenne haute performance.Ce stratifié en hydrocarbures/céramique/verre tissé est une alternative fiable et rentable aux matériaux traditionnels à base de PTFE, ce qui en fait un choix idéal pour les circuits modernes.
Principales caractéristiques
- Constante diélectrique (Dk): 3,0 ± 0,05 à 10 GHz
- Facteur de dissipation: 0,0028 à 10 GHz
- Coefficient thermique de Dk: 34 ppm/°C
- Coefficient d'expansion thermique: adapté au cuivre (x: 15,9 ppm/°C, y: 14,4 ppm/°C, z: 35,2 ppm/°C)
- Température de transition du verre (Tg): > 280 °C
- Température de décomposition (Td): 411 °C (TGA)
- Conductivité thermique: 0,45 W/mK
Les avantages
- Dielectrique à faible perte: réduit l'intermodulation passive (PIM) et la perte d'insertion.
- Construction légère: 30% plus légère que les stratifiés PTFE/verre, ce qui améliore la flexibilité de la conception.
- CTE à Tg élevé et à bas axe Z: offre une compatibilité d'assemblage automatisé et une polyvalence de conception.
- Performance du circuit constante: un TCDk faible (< 40 ppm/°C) garantit un fonctionnement fiable.
- Ecologique: entièrement compatible avec les procédés sans plomb et conforme à la directive RoHS.
Spécifications du PCB
- Encastrement: PCB rigide à deux couches
- Couche de cuivre 1: 35 μm
- Matériau du noyau: Rogers RO4730G3, 1,524 mm (60 mil)
- Couche de cuivre 2: 35 μm
- Dimensions du tableau: 158 mm x 127 mm (± 0,15 mm)
- Trace/Espace: au moins 4/6 millilitres
- Taille du trou: minimum 0,3 mm
- Épaisseur de la planche finie: 1,6 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: ENEPIG (nickel électroless, palladium électroless et or immersion)
- Filtre à soie: haut blanc, sans fond; masque de soudure bleu sur le dessus, sans fond
- Test électrique: test électrique à 100% avant expédition
Art et qualité
- Artwork type: Gerber RS-274-X
- Norme de qualité: IPC-Classe 2
- Disponibilité: dans le monde entier
Applications
Le PCB Rogers RO4730G3 est particulièrement adapté pour:
- Les antennes de la station de base cellulaire
| RO4730G3 Valeur typique | |||||
| Les biens immobiliers | RO4730G3 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.0 ± 0.5 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Constante diélectrique | 2.98 | Z | 1.7 à 5 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0028 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| 2.5 GHz | |||||
| Coefficient thermique de ε | + 34 | Z | en ppm/°C | -50 °C à 150 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | Le taux de dépôt4 | X, Y | mm/m | après etech +E2/150 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Résistance au volume (0,030") | 9 x 107 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface (0,030") | 7.2 x 105 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Le PIM | -165 | dBc | 50 ohms 0,060 " | 43 dBm à 1900 MHz | |
| Résistance électrique (0,030") | 730 | Z | V/mil | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 | |
| Résistance à la flexion | 181 (26.3) | MPa (kpsi) | NT1 économie | Pour l'utilisation dans les machines de traitement de l'air | |
| Le CMD | 139 (20.2) | ||||
| Absorption de l'eau | 0.093 | - | % | 48 à 50% | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 |
| Conductivité thermique | 0.45 | Z | Pour les appareils électroniques | 50°C | Pour les appareils de traitement de l'air |
| Coefficient de dilatation thermique | 15.9 14.4 35.2 |
X Y Z |
en ppm/°C | -50 °C à 288 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Tg | > 280 | °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24 | ||
| Td | 411 | °C | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 1.58 | gm/cm3 | Pour les appareils à commande numérique | ||
| Résistance à la peau de cuivre | 4.1 | - Je ne sais pas. | Une once, LoPro EDC. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Performance de déverrouillage: le PCB Rogers RO4730G3 pour les antennes modernes
Dans le monde en évolution rapide de l'électronique, la recherche de circuits imprimés (PCB) haute performance est primordiale.spécialement conçus pour répondre aux besoins exigeants des applications d'antenne.
Principales caractéristiques du RO4730G3
Le PCB Rogers RO4730G3 possède des propriétés diélectriques impressionnantes, y compris une constante diélectrique (Dk) de 3,0 ± 0,05 à 10 GHz et un faible facteur de dissipation de 0.0028Ces caractéristiques assurent une perte d'énergie minimale lors de la transmission du signal, ce qui le rend idéal pour les communications à haute fréquence.d'une température de transition en verre (Tg) supérieure à 280 °C, le RO4730G3 peut résister à des environnements thermiques difficiles sans compromettre son intégrité.
Comprendre la stabilité thermique
La stabilité thermique est cruciale dans la conception de PCB, en particulier pour les applications d'antenne.qui souligne encore sa fiabilité dans des situations difficilesLe coefficient d'expansion thermique (CTE) du cuivre réduit au minimum le stress thermique, assurant ainsi des performances et une durabilité à long terme.
Avantages du diélectrique à faible perte
L'un des avantages les plus importants du Rogers RO4730G3 est son diélectrique à faible perte, ce qui entraîne une réduction de l'intermodulation passive (PIM) et une faible perte d'insertion.Cela améliore l'intégrité du signal., essentiels pour des applications telles que les antennes de stations de base cellulaires.En utilisant une construction légère, environ 30% plus légère que les stratifiés standard en PTFE/verre, le RO4730G3 offre des performances exceptionnelles sans charge de poids supplémentaire..
Flexibilité et compatibilité de la conception
Avec un faible CTE de l'axe Z inférieur à 30 ppm/°C, le PCB RO4730G3 permet une plus grande souplesse de conception.ce qui en fait un choix attrayant pour les concepteurs qui cherchent à optimiser à la fois les performances et l'efficacité des coûtsLe système de résine thermoset spécialement formulé améliore la facilité de fabrication tout en maintenant une fiabilité élevée.
Considérations environnementales: une option durable
Dans une ère où la durabilité est primordiale, le PCB RO4730G3 de Rogers brille comme un choix écologique.fournir une solution responsable pour les demandes électroniques modernesCet engagement en matière de gestion de l'environnement garantit que les concepteurs peuvent atteindre des performances élevées sans compromettre la durabilité.
Applications des PCB RO4730G3 de Rogers
La polyvalence du RO4730G3 le rend adapté à un large éventail d'applications, en particulier dans le secteur des télécommunications.Des antennes de stations de base cellulaires aux applications RFID et sans fil, ses propriétés uniques permettent des performances fiables dans divers scénarios à haute fréquence.
Conclusion: Le futur de la technologie des antennes
En regardant vers l'avenir de la technologie des PCB, le PCB Rogers RO4730G3 représente une avancée significative pour la conception d'antennes.,Il s'agit d'un outil qui a été développé par des spécialistes de l'informatique et de l'informatique.
