| Matériel: | TP440 | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 33.12 mm x 42,5 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 0,8 millimètres |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Mettre en évidence: | PCB de circuit imprimé en or par immersion,Plaque de circuit imprimé en or à immersion à deux couches,0.8mm plongée en or circuit imprimé |
||

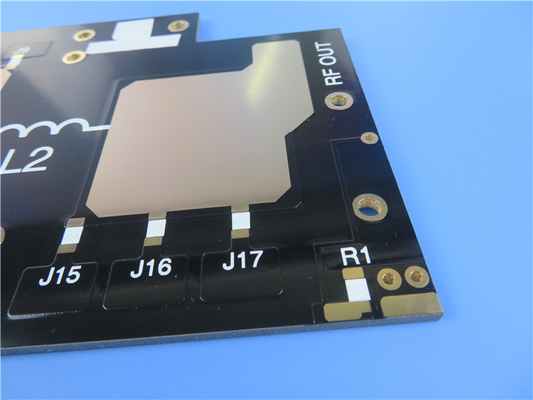

Présentation du PCB TP Wangling, une carte de circuit imprimé thermoplastique révolutionnaire à haute fréquence conçue pour répondre aux besoins exigeants des applications électroniques modernes.Utilisation d'un composite unique de céramique et de résine d'oxyde de polyphénylène (PPO), le matériau TP offre des performances diélectriques exceptionnelles tout en éliminant le besoin de renforcement en fibre de verre.ce qui en fait un choix idéal pour un large éventail d'applications, y compris les antennes GPS, les systèmes de missiles, les fusibles et les antennes miniaturisées.
Principales caractéristiques
Le PCB TP de Wangling possède une constante diélectrique polyvalente qui peut être adaptée de 3 à 25, selon les exigences du circuit.Cette flexibilité permet aux ingénieurs d'obtenir des performances stables dans diverses applications, avec des constantes diélectriques communes dont 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Il est à noter que la perte diélectrique reste faible, avec une variation minimale même à des fréquences allant jusqu'à 10 GHz, assurant ainsi une intégrité fiable du signal.
Conçu pour des environnements extrêmes, le matériau TP présente une plage de température de fonctionnement à long terme de -100°C à +150°C.il faut faire attention à des températures supérieures à 180°C, car il peut se produire une déformation et un décollement de la feuille de cuivre, ce qui peut affecter les performances électriques.
Disponible dans une épaisseur minimale de 0,5 mm, le PCB TP Wangling peut être personnalisé dans diverses épaisseurs pour répondre aux besoins de conception spécifiques.Il est également résistant aux radiations et présente de faibles propriétés de dégazageL'adhérence entre la feuille de cuivre et le diélectrique est plus fiable que les substrats céramiques traditionnels avec revêtement sous vide,amélioration de la durabilité globale.
| Nom | Condition d'essai | Unité | Valeur |
| Densité | État normal | g/cm3 | 1.0 à 2.9 |
| Absorption de l'humidité | Trempage dans de l'eau distillée à 20 ± 2 °C pendant 24 heures | % | ≤ 002 |
| Résistance à la pellicule | En état normal | N/cm | ≥ 6 |
| Dans un environnement d'humidité et de température alternées: | N/cm | ≥ 4 | |
| Température de fonctionnement | Armoire à haute et basse température | °C | -100 ̊+150 ̊Température de traitement ne doit pas dépasser 200°C |
| Conductivité thermique | -55 à 288 °C | W /m /k | 0.6 |
| ÉTC | Hausse de température de 96 °C par heure | Le montant de la subvention est calculé en fonction du montant de la subvention.- 5 | |
| Facteur de rétrécissement | 2 heures dans de l'eau bouillante | % | 0.0004 |
| Résistance de surface | 500 V CC état normal | M.Ω | ≥ 1 × 107 |
| 500 V CC Humidité et température constantes | M.Ω | ≥ 1 × 105 | |
| Résistance au volume | État normal | MΩ.cm | ≥ 1 × 109 |
| Humidité et température constantes | ≥ 1 × 106 | ||
| Résistance diélectrique de surface | État normal | Kv/mm | ≥ 1.5 |
| Humidité et température constantes | ≥ 1.2 | ||
| Constante diélectrique | 10 GHz | ér | 3- Je vous en prie.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK peut être personnalisé) |
| Facteur de dissipation | 10 GHz | Tgδ(εr 3 à 11 | ≤ 1 × 10- 3 |
| Tgδ ((εr 12 à 22) | ≤ 1,5 × 10- 3 |
Spécifications du PCB
Les PCB rigides à deux couches sont constitués:
- Couche de cuivre 1: 35 μm
- Le noyau TP440: 0,8 mm
- Couche de cuivre 2: 35 μm
Avec des dimensions de carte de 33,12 mm x 42,5 mm (± 0,15 mm), le PCB est compact mais capable de gérer des conceptions complexes.faciliter les mises en page de circuits complexesL'épaisseur du panneau fini est de 0,9 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures.
Assurance qualité
Chaque PCB est soumis à des tests électriques rigoureux à 100% avant expédition, pour s'assurer que chaque unité respecte les normes de qualité les plus élevées.fournissant une excellente soudabilité et une résistance à la corrosionIl est à noter qu'il n'y a pas de sérigraphie ni de masque de soudure en haut ou en bas, offrant un design propre et précis.
Applications
Le PCB TP Wangling est polyvalent et adapté à une variété d'applications à haute fréquence, notamment:
Idéales pour un suivi de localisation précis.
- Systèmes antimissile: conçus pour la fiabilité dans les applications de défense critiques.
- Les fusibles: conçus pour des performances fiables dans des conditions extrêmes.
- Antennes miniaturisées: parfaites pour les appareils compacts nécessitant des performances élevées.
Conclusion
Le PCB TP de Wangling représente une avancée significative dans la technologie des circuits imprimés à haute fréquence.et ses performances robustes en font un excellent choix pour les ingénieurs et les concepteurs qui cherchent à repousser les limites des applications électroniquesQue vous développiez des systèmes GPS sophistiqués ou des technologies militaires de pointe,Le PCB TP de Wangling offre la fiabilité et les performances essentielles au succès dans le paysage concurrentiel actuel..
