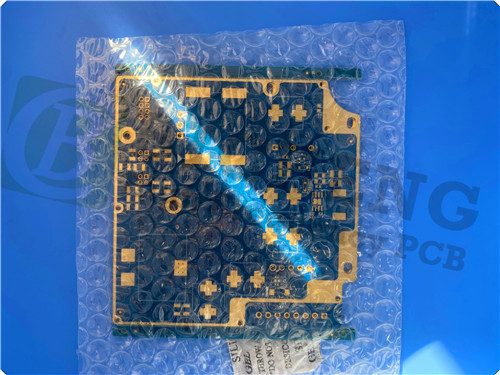

1.6mm 370HR PCB 6 couches de contrôle de l'impédance des circuits imprimés

Présentation du PCB ISOLA 370HR, une solution de pointe conçue pour des applications multicouches de haute performance.Conçu avec un système de résine époxy multifonctionnelle FR-4 breveté à 180 °C Tg par Polyclad, les stratifiés et les pré-produits 370HR se distinguent par leurs performances thermiques et leur fiabilité, ce qui en fait le choix idéal pour les environnements exigeants.

Introduction à la norme ISOLA 370HR

La norme ISOLA 370HR est conçue spécifiquement pour les applications de PCB multicouches où les performances thermiques et la fiabilité sont primordiales.Utilisation d'un système de résine époxy multifonctionnelle FR-4 à haute performance breveté à 180 °C Tg par Polyclad, ce PCB est adapté à des environnements électroniques complexes et exigeants.qui améliore de manière significative la résistance du filament anodique conducteur (CAF), un facteur essentiel pour assurer l'intégrité opérationnelle à long terme.

Propriétés et attributs clés

1Performance thermique

L'une des caractéristiques les plus remarquables de l'ISOLA 370HR est sa température de transition en verre (Tg) de 180 °C.Cette valeur de Tg élevée garantit que le PCB peut fonctionner efficacement à des températures élevées sans compromettre son intégrité structurelleEn plus d'une conductivité thermique de 0,4 W/MK, les utilisateurs peuvent s'attendre à une dissipation thermique optimale, ce qui réduit le risque de surchauffe dans les applications à haute densité.

2Résistance mécanique et chimique

L'ISOLA 370HR présente des propriétés mécaniques exceptionnelles, y compris un faible coefficient d'expansion thermique (CTE), qui mesure la mesure de l'expansion d'un matériau avec les changements de température.Avec un pré-Tg CTE de 45 ppm/°C sur l'axe Z et de 13/14 ppm/°C sur l'axe X/YEn outre, le PCB présente une absorption d'humidité impressionnante de seulement 0,15%,amélioration de sa fiabilité dans les environnements humides.

3Performance électrique

Les propriétés diélectriques de l'ISOLA 370HR sont adaptées aux applications à haute fréquence, avec une constante diélectrique (DK) de 3,92 à 5 GHz et une tangente de perte (Df) de 0,025 à la même fréquence.,assurer une perte de signal minimale et des performances optimales dans les dispositifs de communication et autres applications à grande vitesse.

4Normes de sécurité et de flammabilité

La sécurité est une préoccupation cruciale dans la fabrication de PCB.indiquant sa résistance à l'inflammation et sa capacité à s'éteindre en cas d'incendieCet attribut est particulièrement important pour les applications dans les secteurs de l'automobile, de la médecine et de l'aérospatiale.

Le stockage et la construction de PCB
Ce circuit imprimé ISOLA 370HR est doté d'une pile à 6 couches d'une épaisseur totale de 1,6 mm, garantissant une intégrité optimale du signal et une distribution de puissance.Le niveau d'écoulement de l'eau est de 2 degrés (GND et PWR).Le poids du cuivre fini est de 1,4 ml pour les couches intérieure et extérieure, et la finition de surface est ENIG, offrant une excellente soudabilité et une résistance à la corrosion.

Précision dimensionnelle
Les dimensions de la planche sont de 40 mm x 55 mm, avec une tolérance de +/- 0,15 mm. Elle supporte une trace/espace minimale de 4/4 mil et une taille de trou minimale de 0,2 mm.Ces mesures précises assurent des performances fiables dans des applications électroniques complexes.

Applications typiques

L'ISOLA 370HR n'est pas seulement une réalisation technique; c'est une solution polyvalente qui trouve des applications dans divers secteurs, notamment:

- Informatique, stockage et périphériques: idéal pour les composants informatiques hautes performances nécessitant une gestion thermique fiable.


- L'électronique grand public: idéale pour les appareils qui exigent des conceptions compactes avec une fiabilité thermique élevée.


- Réseaux et communications: Prend en charge la transmission de données à grande vitesse avec une perte de signal minimale.


- Médical, industriel et instrumentation: assure la sécurité et la fiabilité dans les applications critiques.


- Automobile et transports: répond à des normes de sécurité rigoureuses tout en offrant des performances constantes.


- Aérospatiale et Défense: construit pour résister à des conditions extrêmes tout en maintenant l'intégrité opérationnelle.

Conclusion

Le PCB ISOLA 370HR est une solution puissante pour les ingénieurs et les concepteurs qui recherchent un PCB performant, fiable et efficace pour leurs applications.résistance mécaniquePour ceux qui cherchent à améliorer leurs conceptions électroniques, l'ISOLA 370HR est le choix idéal.s'assurer que vos produits peuvent fonctionner dans les conditions les plus exigeantes.
