Rogers RO3006 est un stratifié remarquable qui établit une nouvelle norme de performance pour les applications commerciales de micro-ondes et de RF.ce PCB offre une stabilité et une fiabilité inégalées, ce qui en fait un choix essentiel pour les ingénieurs et les concepteurs.
Principales caractéristiques du matériau RO3006 de Rogers
Le Rogers RO3006 est conçu avec des caractéristiques de pointe qui améliorent ses performances dans les applications à haute fréquence.ce matériau assure une perte de signal minimaleIl est également doté d'un facteur de dissipation remarquablement faible de 0.002, ce qui est crucial pour maintenir l'intégrité du signal dans les applications RF.
La stabilité thermique est une autre caractéristique remarquable des substrats RO3006 Rogers. Avec une température de décomposition thermique (Td) supérieure à 500 °C,ce stratifié peut résister aux rigueurs des environnements à haute température sans compromettre les performancesEn outre, sa conductivité thermique de 0,79 W/mK permet une dissipation de chaleur efficace, ce qui améliore encore la fiabilité du circuit.
| Les biens immobiliers |
Rubriques concernant les produits |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
6.15 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
6.5 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.002 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 262 |
Z |
en ppm/°C |
10 GHz -50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.27
0.15 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
105 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
105 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
1498
1293 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.86 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.79 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
17
17
24 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.6 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
7.1 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Avantages de l'utilisation du PCB RO3006 de Rogers
L'un des avantages les plus importants du Rogers RO3006 est ses propriétés mécaniques uniformes, qui le rendent idéal pour les conceptions de cartes multicouches.La constante diélectrique constante permet une plus grande souplesse dans la conceptionCette caractéristique est particulièrement bénéfique pour les ingénieurs travaillant sur des projets complexes nécessitant précision et adaptabilité.
En outre, le faible coefficient de dilatation dans le plan de Rogers RO3006 correspond étroitement à celui du cuivre, ce qui est crucial pour assurer la fiabilité des ensembles montés en surface.Cette caractéristique est particulièrement importante dans les applications sensibles aux variations de températureLes ingénieurs peuvent être sûrs que leurs conceptions conserveront leur intégrité même dans des conditions fluctuantes.

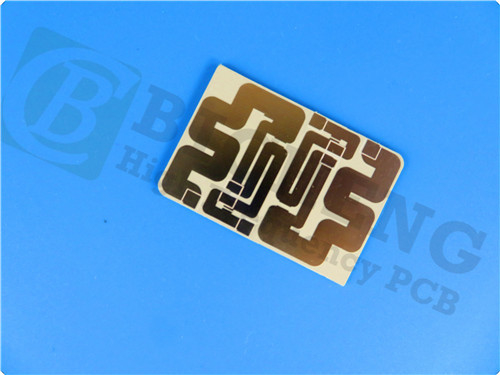

Spécifications du PCB
L'empilement de ce PCB est conçu comme une construction rigide à deux couches, structurée pour des performances optimales.5 mm et comportent une trace minimale/espace de 4/6 milsAvec une épaisseur de carton finie de 0,25 mm, les spécifications garantissent que ce PCB répond aux normes rigoureuses requises par l'électronique moderne.le poids du cuivre fini est fixé à 1 oz (1.4 mils) sur les couches extérieures, fournissant une base solide pour une performance électrique efficace.
Applications typiques du PCB RO3006 de Rogers
La polyvalence du PCB Rogers RO3006 lui permet d'être utilisé dans un large éventail d'applications.
- Systèmes radar automobiles: amélioration des capacités de sécurité et de navigation.
- Antennes satellites de positionnement mondial: fourniture d'une connectivité fiable pour les technologies GPS.
- Télécommunications cellulaires: support d'amplificateurs de puissance et d'antennes pour des réseaux de communication robustes.
- Antennes à patch pour les communications sans fil: assurer une transmission efficace du signal dans divers appareils.
- Satellites de radiodiffusion directe: faciliter une communication par satellite de haute qualité.
- Systèmes de câbles de liaison de données: permettre un transfert de données efficace entre les industries.
- Lecture à distance des compteurs: rationalisation de la collecte des données dans la gestion des services publics.
- Power Backplanes: soutien à la distribution de l'énergie dans des systèmes électroniques complexes.
En intégrant le Rogers RO3006 dans ces applications, les entreprises peuvent révolutionner leurs conceptions RF et atteindre des niveaux de performance améliorés.
| Matériau du PCB: |
Composites PTFE remplis de céramique |
| Nom: |
Rubriques concernant les produits |
| Constante diélectrique: |
6.15 |
| Facteur de dissipation |
0.002 10 GHz |
| Nombre de couches: |
PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du stratifié: |
5 mm (0,127 mm), 10 mm (0,254 mm), 20 mm (0,508 mm), 30 mm (0,762 mm), 60 mm (1,524 mm) |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |
Processus de fabrication et efficacité des coûts
Un autre aspect critique du PCB RO3006 de Rogers est son processus de fabrication rentable.Cela en fait une option attrayante pour les entreprises qui souhaitent étendre leurs activités tout en assurant des performances élevées de leurs produits..
Conclusion: Le futur des PCB à haute fréquence
Alors que la demande de solutions RF et micro-ondes fiables et efficaces continue de croître, le PCB RO3006 de Rogers est un phare d'innovation et d'excellence.stabilité thermique, et rentabilité, il est prêt à redéfinir le paysage de la conception de PCB à haute fréquence.
Pour les ingénieurs et les concepteurs qui souhaitent optimiser leurs projets, le RO3006 de Rogers offre l'opportunité d'élever leurs applications RF à de nouveaux sommets.Si vous avez une question ou une demande au sujet de ce PCB, vous pouvez nous parler en ligne ou envoyer un e-mail à notre équipe de vente à sales10@bichengpcb.com.
