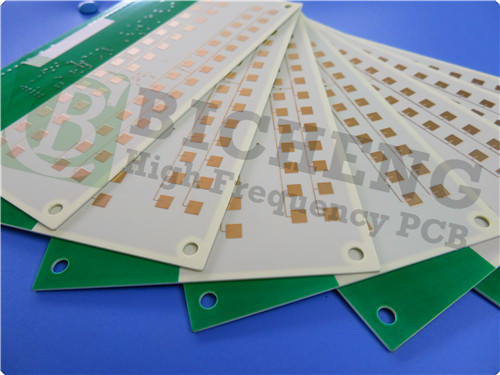

20mil Rogers RO4535 PCB haute fréquence pour les marchés des antennes

Comme la demande pour les applications à haute fréquence continue de croître, le besoin de technologies avancées de circuits imprimés (PCB) n'a jamais été aussi crucial.une solution innovante de Rogers Corporation conçue pour répondre aux exigences spécifiques du marché des antennesCet article examine les caractéristiques, les avantages, les détails de construction et les applications du PCB RO4535, fournissant des informations pour les ingénieurs et les concepteurs qui souhaitent améliorer leurs projets.

Introduction à la norme RO4535

Les stratifiés à haute fréquence RO4535 sont conçus pour étendre les capacités de la série de produits RO4000? à des applications d'antenne.le matériau à base d'hydrocarbures renforcé de verre offre une constante diélectrique contrôlée, des performances à faible perte et une excellente réponse par intermodulation passive (PIM), ce qui la rend particulièrement adaptée aux antennes à microstrip d'infrastructure mobile.

L'une des caractéristiques les plus remarquables du RO4535 est sa compatibilité avec le FR-4 conventionnel et le traitement de la soudure sans plomb à haute température.RO4535 n'exige pas de traitement spécial pour la préparation à travers-trous plaquéeCette abordabilité et cette facilité d'utilisation permettent aux concepteurs d'optimiser à la fois le prix et les performances dans leurs conceptions d'antenne.

Caractéristiques clés et spécifications techniques

Ce PCB est doté de fonctionnalités qui améliorent ses performances dans les applications à haute fréquence:

- constante diélectrique: 3,44 ± 0,08 à 10 GHz/23°C, assurant un comportement prévisible du signal.


- Facteur de dissipation: 0,0037 à 10 GHz/23°C, ce qui contribue à une perte de signal minimale.


- Conductivité thermique: 0,6 W/m/°K, facilitant une gestion efficace de la chaleur.


- Coefficient d'expansion thermique (CTE): CTE sur l'axe X de 16 ppm/°C, CTE sur l'axe Y de 17 ppm/°C, CTE sur l'axe Z de 50 ppm/°C. Ceci correspond étroitement à l'expansion thermique du cuivre,réduire le stress et améliorer la fiabilité.


- Haute température de transition du verre (Tg): supérieure à 280 °C, ce qui lui permet de résister à des conditions de traitement et de fonctionnement à haute température.


- Faible absorption de l'eau: seulement 0,09%, ce qui améliore la durabilité et la fiabilité dans diverses conditions environnementales.


- Conformité UL-94 V-0: disponible avec une technologie ignifuge conforme à la réglementation RoHS de Rogers, garantissant la sécurité et la fiabilité.

Ces caractéristiques font du PCB RO4535 un choix convaincant pour les ingénieurs qui cherchent à repousser les limites de la technologie des antennes.

Détails de la construction

Ce circuit imprimé est conçu en tenant compte de la précision et de la fabrication.

- Stack-up: un PCB rigide à deux couches avec:
- Couche de cuivre 1: 35 μm
- Rogers RO4535 Corée: 0,508 mm (20 mil)
- Couche de cuivre 2: 35 μm

- Dimensions du tableau: 53 mm x 53 mm, avec une tolérance de ± 0,15 mm.
- Trace/Espace minimum: 4/4 mil, permettant des conceptions complexes.
- Taille minimale du trou: 0,3 mm, sans voies aveugles.
- Épaisseur de la planche finie: 0,6 mm, fournissant une plateforme solide pour les composants.
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures, assurant une bonne conductivité.
- Via épaisseur de revêtement: 20 μm, améliorant la connectivité.
- Finition de surface: or immersion pour une soudabilité optimale.
- Silkscreen: blanc sur le dessus; pas de silkscreen sur le fond.
- Masque de soudure: vert en haut et en bas.

Assurance qualité

La qualité est primordiale dans la fabrication de PCB, et le RO4535 ne fait pas exception.assurer la conformité avec les normes de qualité IPC-Classe 2Les illustrations du Gerber RS-274-X sont fournies par nos clients, assurant que chaque PCB est unique pour les besoins.

Applications du PCB RO4535

Le PCB RO4535 est spécialement conçu pour une gamme d'applications à haute fréquence, notamment:

- Antennes de stations de base d'infrastructure cellulaire: à mesure que les réseaux mobiles évoluent, le besoin d'antennes fiables et performantes est critique.


- Réseaux d'antennes WiMAX: Prenant en charge la communication sans fil à haute vitesse, le RO4535 est idéal pour les applications nécessitant une intégrité du signal robuste.

Ces applications mettent en évidence la polyvalence et l'efficacité du PCB RO4535 pour répondre aux exigences de la technologie sans fil moderne.

Conclusion

Le PCB haute fréquence RO4535 représente une avancée significative dans la technologie des antennes, combinant rentabilité et performances supérieures.et la fiabilité en font un excellent choix pour les ingénieurs et les concepteurs qui cherchent à optimiser leurs conceptions d'antenne sans compromettre la qualité.

Alors que l'industrie continue d'adopter des applications à haute fréquence, le PCB RO4535 est prêt à relever les défis de demain.Contactez notre équipe de vente aujourd'hui et découvrez comment le RO4535 peut améliorer votre prochain projet.
