Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | NT1 détecteur de gaz USE détecteur de gaz | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 65.9 mm x 26,32 mm = 1 PCS, +/- 0,15 mm | Épaisseur des PCB: | 0.5 mm |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | ENEPIG |
| Mettre en évidence: | 15mil RT duride 5880 PCB,NT1 de l'industrie de l'électricité,PCB 2 couche carte de circuit imprimé ENEPIG |
||

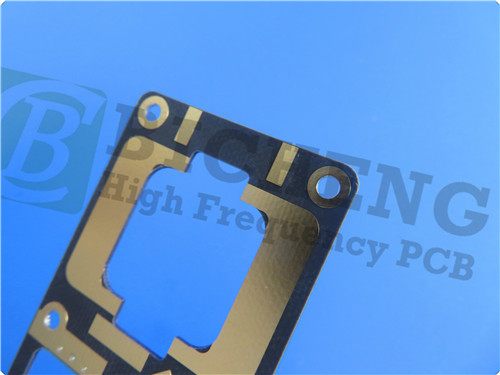

Introduction du PCB RT/Duroïde 5880
Le RT/Duroid 5880 est un stratifié haute fréquence de qualité supérieure conçu pour des applications de circuits stripline et microstrip exigeantes.ce PCB garantit une uniformité exceptionnelle de la constante diélectrique, assurant des performances fiables sur une large plage de fréquences.
Principales caractéristiques:
Constante diélectrique:2.2 avec une tolérance serrée de 0,02 à 10 GHz/23°C.
Facteur de dissipation:Un impressionnant 0,0009 à 10 GHz, réduisant la perte de signal.
Coefficient de température de la constante diélectrique (TCDk):-125 ppm/°C pour des performances stables à différentes températures.
Faible absorption de l'humidité:Seulement 0,02%, ce qui le rend idéal pour les environnements à forte humidité.
Coefficient de dilatation thermique (CTE):31 ppm/°C (axe X), 48 ppm/°C (axe Y) et 237 ppm/°C (axe Z), assurant un comportement isotrope.
| Les biens immobiliers | NT1département d'État | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 2.20 2.20 ± 0,02 spécifications. |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante diélectrique | 2.2 | Z | N/A | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficient thermique de ε | - 125 ans | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance au volume | 2 x 107 | Z | Pour les produits chimiques | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 3 x 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Température spécifique | 0.96 ((0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculé | |
| Module de traction | Essai à 23°C | Essai à 100°C | N/A | MPa (kpsi) | Une | Pour l'aéronef |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| Le stress suprême | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18 ((2.6) | Y | ||||
| La dernière souche | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Module de compression | 710(103) | 500 ((73) | X | MPa (kpsi) | Une | Pour les produits de la catégorie A: |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| Le stress suprême | 27(3.9) | 22(3.2) | X | |||
| 29 (article 5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43 (6.3) | Z | ||||
| La dernière souche | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.62 " (de 1,6 mm) D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air | |
| Conductivité thermique | 0.2 | Z | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 31 48 237 |
X Y Z |
en ppm/°C | 0 à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | Pour l'utilisation dans les machines à coudre | |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour l'utilisation dans les machines de traitement de l'air | |
| Peau de cuivre | 31.2 ((5.5) Les pièces détachées | N/A | Nombre d'étoiles | 1 oz ((35 mm) de feuille EDC après flottation de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | N/A | N/A | N/A | Les produits | |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | N/A | N/A | N/A | |
Les avantages:
Propriétés électriques uniformes:Maintient des performances constantes sur un large spectre de fréquences.
Facilité d'usinage:Facile à couper, à tondre et à façonner pour répondre aux exigences de conception spécifiques.
Résistance chimique:Résistant aux solvants et aux réactifs couramment utilisés dans les procédés de gravure et de revêtement de PCB.
Matériel établi:Une expérience éprouvée dans diverses applications hautes performances.
Perte électrique minimale:Optimisé pour une dégradation minimale du signal, en particulier dans les matériaux PTFE renforcés.
Construction et spécifications
Ce PCB est conçu avec une construction rigide robuste à deux couches:
Composition de la couche:
Couche de cuivre 1: 35 μm
RT/Duroïde 5880 Noyau: 0,381 mm (15 mil)
Couche de cuivre 2: 35 μm
Dimensions: chaque carte mesure 65,9 mm x 26,32 mm, avec une tolérance de +/- 0,15 mm, permettant une intégration précise dans divers appareils électroniques.
Trace/Espace: 5/6 millilitres
Taille du trou: 0,2 mm
Épaisseur finie: 0,5 mm
Traitements de surface: le PCB est doté d'une finition de surface ENEPIG, offrant une excellente soudabilité et une résistance à la corrosion.
Des normes rigoureuses
L'assurance qualité est primordiale dans la fabrication électronique.s'assurer que chaque unité respecte des critères de performance strictsIl est conforme aux normes IPC-Classe 2, ce qui le rend fiable pour les applications commerciales.
Applications dans l'industrie
Le PCB RT/Duroid 5880 est polyvalent, répondant à une multitude d'applications à haute fréquence, notamment:
Antennes à large bande des compagnies aériennes commerciales: amélioration des systèmes de communication pour la connectivité en vol.
Circuits à micro-bandes et à bande: fournissent des performances fiables dans diverses applications RF.
Applications d'ondes millimétriques: soutien des technologies sans fil de nouvelle génération.
Systèmes radar: offrant une précision et une fiabilité dans les applications radar de défense critiques et commerciales.
Systèmes de guidage: Assurer une navigation et une cible précises dans les applications aérospatiales et militaires.
Antennes radio numériques point à point: facilitant la transmission de données à grande vitesse sur de longues distances.
Conclusion
Le RT/Duroid 5880 PCB est une solution formidable pour les ingénieurs et les fabricants à la recherche de circuits imprimés performants, fiables et polyvalents.facilité de fabrication, et des résultats prouvés dans des applications critiques, ce PCB est prêt à devenir une pierre angulaire dans le développement de systèmes électroniques de nouvelle génération.Comme les industries continuent d'avancer vers des fréquences plus élevées et une plus grande efficacité, le RT/Duroid 5880 est prêt à relever et à surmonter ces défis, en assurant des performances optimales dans un paysage technologique en rapide évolution.
