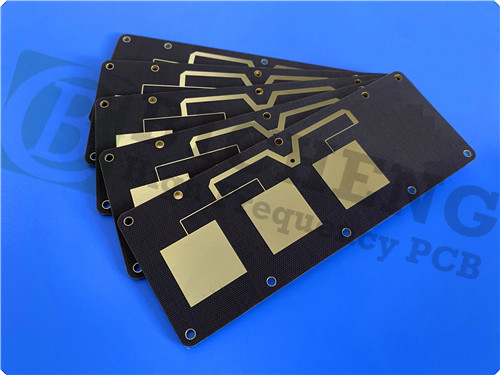

1 oz TLX-8 PCB Solutions RF fiables 2 couches

Le lancement du PCB TLX-8 marque une avancée significative dans les applications d'antenne à haut volume, en particulier dans les domaines de l'ingénierie RF et des technologies micro-ondes.,Je comprends l'importance de fournir des solutions fiables et robustes pour des environnements exigeants.et avantages du PCB TLX-8, en soulignant pourquoi elle se démarque sur un marché concurrentiel.

Introduction au TLX-8

Le TLX-8 est fabriqué à partir de stratifiés en fibre de verre PTFE, un matériau réputé pour ses excellentes performances dans un large éventail d'applications RF.Ce PCB est particulièrement avantageux pour les micro-ondes à faible nombre de couchesLe TLX-8 est conçu pour résister à des conditions difficiles, ce qui le rend approprié pour les applications qui font face à des niveaux élevés de vibrations,fluctuations de température, et l'exposition aux radiations.

Caractéristiques clés du TLX-8

1. Durabilité dans des conditions extrêmes: L'une des caractéristiques les plus convaincantes du TLX-8 est sa résilience.


- Haute vibration: idéal pour les panneaux de câblage imprimés (PWB) utilisés dans les systèmes de lancement spatial, où la glissade mécanique peut entraîner une défaillance.


- Hautes températures: idéal pour les modules moteurs qui subissent une chaleur intense pendant le fonctionnement.


- Résistance aux radiations: conforme aux normes de la NASA pour les matériaux à faible émission de gaz, ce qui le rend adapté aux applications aérospatiales.


- Applications maritimes: sa robustesse contre les conditions marines difficiles assure la fiabilité des antennes des navires de guerre.


- Stabilité à température: maintient des performances sur une large plage de températures, essentielle pour les substrates d'altimètres en vol.

2Propriétés électriques exceptionnelles: Le PCB TLX-8 excelle en termes de performances électriques, avec:
- Constante diélectrique: mesurée à 2,55 ± 0,04 à 10 GHz, assurant une intégrité constante du signal.


- Facteur de dissipation: un faible facteur de dissipation de 0,0018 minimise la perte de signal, améliorant ainsi les performances globales du système.


- Résistivité de surface et de volume: des valeurs de résistivité élevées contribuent à son efficacité dans diverses applications.

3Stabilité mécanique et chimique: le PCB TLX-8 possède:
- Absorption de l'humidité: un taux d'absorption de l'humidité de 0,02% seulement, ce qui améliore la durabilité et la longévité des performances.


- Classification de l'inflammabilité: avec une classification UL 94 V0, il répond à des critères de sécurité incendie stricts, ce qui garantit son utilisation dans des environnements sensibles.

Construction et spécifications des PCB

Ce PCB est doté d'un empilement rigide à deux couches, avec des détails de construction spécifiques qui améliorent ses performances:

- Composition de la couche:
- Couche de cuivre 1: 35 μm
- Taconic TLX-8 Core: 0,762 mm (30 mil)
- Couche de cuivre 2: 35 μm

- Dimensions du tableau: 85 mm x 77 mm, avec une tolérance de +/- 0,15 mm.
- Épaisseur finie: 0,8 mm, avec un poids de cuivre fini de 1 oz pour les couches extérieures.

Cette ingénierie minutieuse garantit que le PCB TLX-8 répond aux exigences rigoureuses dans diverses applications, des systèmes radar aux équipements d'essai à micro-ondes.

Applications typiques

Le PCB TLX-8 est conçu pour un large éventail d'applications dans les secteurs RF et micro-ondes:

- Systèmes radar: Sa capacité à maintenir ses performances dans des environnements à haute vibration et à haute température le rend idéal pour la technologie radar.


- Communications mobiles: grâce à ses faibles valeurs PIM, le TLX-8 améliore la fiabilité du signal dans les applications mobiles.


- Équipement de test micro-ondes: la stabilité et les performances de ce PCB sont essentielles pour des tests et des mesures précis dans les technologies micro-ondes.


- Dispositifs de transmission: Il excelle dans les couples, les séparateurs, les combinateurs, les amplificateurs et les antennes, contribuant à une transmission efficace du signal.

Assurance qualité et disponibilité

Chaque PCB respecte les normes de qualité IPC de classe 2, ce qui garantit que chaque unité expédiée respecte les normes les plus élevées en matière de performances et de fiabilité.Nous utilisons un test électrique à 100% avant expédition, garantissant que chaque PCB fonctionne sans faille dans son application prévue.

Le TLX-8 est disponible dans le monde entier, offrant aux ingénieurs et aux concepteurs une solution robuste pour leurs défis de projet RF et micro-ondes.

Conclusion

En conclusion, le PCB TLX-8 représente une solution de pointe pour les professionnels des industries RF et micro-ondes.et les propriétés électriques en font un choix fiable pour des applications exigeantesAlors que nous continuons à repousser les limites de la technologie, le TLX-8 est un témoignage de l'innovation et de la qualité dans le projet PCB.

Pour plus d'informations ou pour passer une commande, veuillez contacter notre équipe commerciale à l'adresse sales10@bichengpcb.com.
