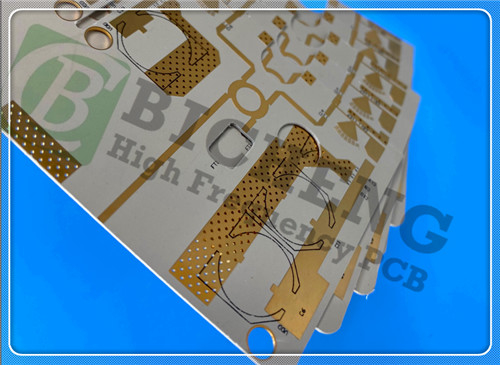

Aujourd'hui, nous sommes heureux de vous présenter notre dernier PCB Rogers IsoClad 933.Ce produit de pointe a été spécialement conçu pour répondre aux exigences rigoureuses des applications hautes performances, ce qui en fait un choix idéal pour des industries telles que les télécommunications, l'aérospatiale et la défense.
Introduction au matériau Rogers IsoClad 933
La base de ce PCB est construite sur des stratifiés Rogers IsoClad 933, qui sont des composites en fibre de verre/PTFE non tissés.Ces stratifiés sont conçus pour fournir des caractéristiques de performance exceptionnelles tout en conservant leur souplesse, les rendant adaptés aux applications où la conformité est essentielle.
Composition et procédé de fabrication uniques
Le renforcement non tissé dans les stratifiés IsoClad 933 permet une plus grande adaptabilité dans la conception finale du circuit.ces stratifiés offrent une stabilité dimensionnelle supérieure et une résistance mécanique accrueCette conception donne lieu à un produit moins rigide que la fibre de verre tissée traditionnelle, offrant une plus grande polyvalence d'application.
Principales caractéristiques
Le circuit imprimé Rogers IsoClad 933 possède un certain nombre de caractéristiques qui le distinguent des circuits imprimés conventionnels:
Constante diélectrique (Dk): 2,33 à 10 GHz/23°C assure des performances électriques stables sur diverses fréquences.
Facteur de dissipation: 0,0016 à 10 GHz/23°C minimise la perte d'énergie lors de la transmission du signal, améliorant ainsi l'efficacité globale.
Forte résistance à la pellicule: 10 lb par pouce, assurant durabilité et fiabilité dans des environnements exigeants.
Faible absorption de l'eau: 0,05% améliore la fiabilité, en particulier dans des conditions humides.
Faible dégagement de gaz: avec une perte de masse totale (TML) de 0,03%, nos PCB minimisent les risques de contamination.
Grande homogénéité Dk: une performance diélectrique constante sur toute la carte améliore l'intégrité du signal.
Les avantages de Rogers IsoClad 933
Les avantages de l'utilisation de Rogers IsoClad 933 dans la conception de PCB sont multiples:
Flexibilité: Les stratifiés sont moins rigides que les fibres de verre tissées, ce qui permet une conception plus adaptable sans compromettre les performances.
Propriétés isotropiques: ces matériaux présentent une isotropie élevée dans les axes X, Y et Z, assurant une performance constante dans toutes les dimensions.
Stable Dk: la constante diélectrique reste stable sur une large gamme de fréquences, ce qui la rend adaptée à diverses applications.
Stabilité dimensionnelle améliorée: cette propriété permet au PCB de maintenir sa forme et ses performances dans des conditions environnementales variables.
Configuration de l'empilement de PCB
L'empilement des PCB nouvellement expédiés a été pensé pour optimiser les performances:
Couche de cuivre 1: 35 μm
Rogers IsoClad 933 Corne: 0,787 mm (31 mil)
Couche de cuivre 2: 35 μm
Cette configuration améliore non seulement les performances électriques, mais contribue également à l'intégrité mécanique du PCB.
Détails de la construction
La précision est la clé dans la construction de ce PCB:
Dimensions du panneau: 70,07 mm x 58,31 mm (± 0,15 mm)
Trace/Espace minimum: 5/4 mils, permettant des conceptions à haute densité.
Taille minimale du trou: 0,3 mm, ce qui facilite la polyvalence du placement des composants.
Épaisseur du panneau fini: 0,9 mm, ce qui permet une solution robuste mais légère.
Poids du cuivre fini: 1 oz (1,4 mil) pour les couches extérieures, assurant une conductivité adéquate.
Épaisseur de revêtement: 20 μm pour des connexions fiables.
Finition de surface: étain d'immersion pour protéger contre l'oxydation et assurer la soudurabilité.
Top Silkscreen: blanc pour une étiquette claire.
Masque de soudure supérieur: bleu pour une meilleure visibilité.
Tests: des tests électriques à 100% sont effectués avant expédition, garantissant ainsi l'assurance qualité.
Art et normes de conformité
Les illustrations de ce PCB sont fournies au format Gerber RS-274-X, assurant ainsi la compatibilité avec les processus de fabrication standard.Le respect des normes IPC de classe 2 garantit un niveau de fiabilité modéré, ce qui rend ce PCB adapté à diverses applications.
Disponibilité mondiale
Ce PCB est disponible dans le monde entier, offrant une solution accessible aux ingénieurs et aux concepteurs dans de multiples industries.
Applications typiques
La polyvalence de ce PCB lui permet d'être utilisé dans une gamme d'applications hautes performances, notamment:
Antennes conformes: essentielles pour les conceptions flexibles dans les systèmes de communication avancés.
Circuits Stripline et Microstrip: parfaits pour la transmission de signaux RF.
Systèmes de guidage: technologies militaires et aérospatiales de soutien.
Systèmes de radar et de guerre électronique: assurer des performances fiables dans les applications critiques.
Conclusion
Le PCB Rogers IsoClad 933 à 2 couches récemment livré représente une avancée significative dans la technologie des PCB.combinant des matériaux hautes performances et une ingénierie méticuleuse pour fournir des performances exceptionnelles pour des applications à haute fréquencePour plus de renseignements ou pour passer une commande, n'hésitez pas à nous contacter aujourd'hui.
