Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RO3203 | Nombre de couches: | 4-Layer |
|---|---|---|---|
| Taille des PCB: | 49.6 mm x 25,2 mm = 1 PCS | Épaisseur des PCB: | 0.6 mm |
| Poids de Cu fini: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Mettre en évidence: | 0.6 mm d'or par immersion PCB fini,RO3203 PCB,PCB RO3203 à 4 couches |
||

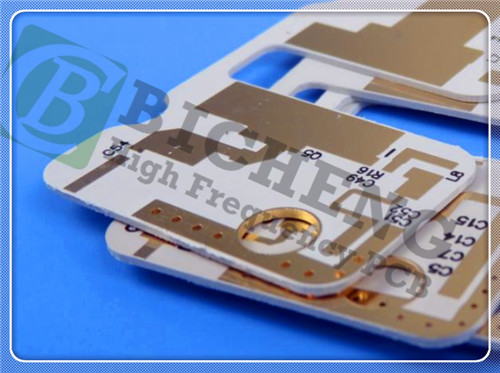

Nous vous présentons le circuit imprimé haute fréquence RO3203, conçu pour des performances supérieures dans des applications exigeantes.connus pour leurs performances électriques et leur stabilité mécanique exceptionnellesAvec une constante diélectrique de 3,02 et un facteur de dissipation de 0.0016, ce PCB est conçu pour exceller dans les environnements à haute fréquence supérieurs à 40 GHz.
Principales caractéristiques
Matériau de haute performance: construit à partir de composites PTFE remplis de céramique Rogers RO3203, assurant une conception robuste et fiable.
Excellentes propriétés diélectriques: constante diélectrique de 3,02 ± 0,04 à 10 GHz et faible facteur de dissipation de 0,0016 à 10 GHz, idéal pour les applications à haute fréquence.
Stabilité thermique: résistant à des températures supérieures à 500 °C et présentant une conductivité thermique de 0,87 W/mK.
Faible coefficient d'expansion thermique: adapté au cuivre, garantissant des performances fiables dans les conceptions hybrides.
Compatibilité sans plomb: Conforme aux normes environnementales modernes, y compris le taux d'inflammabilité 94V-0.
| RO3203 Valeur typique | |||||
| Les biens immobiliers | Rubriques concernant les matériaux | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 30,02 ± 0.04 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Facteur de dissipation,tanδ | 0.0016 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Conductivité thermique | 0.47 (3.2) | Pour les appareils électroniques | Flotter à 100 °C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance au volume | 107 | MΩ.cm | Une | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 107 | MΩ | Une | Pour l'utilisation dans les machines à coudre | |
| Stabilité dimensionnelle | 0.08 | X, Y | mm/m +E2/150 | après la gravure | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.3.9 |
| Module de traction | X et Y | KPSI | NT1 économie | Pour l'aéronef | |
| Module de flexion | 400 300 | X et Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la traction | 12.5 13 | X et Y | KPSI | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 9 8 | X et Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'eau | Le taux de dépôt1 | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Coefficient de dilatation thermique | 58 13 | Z X,Y | en ppm/°C | -50 °C à 288 °C | Pour l'utilisation dans les machines de traitement de l'air |
| Td | 500 | °C | TGA | Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 2.1 | gm/cm3 | 23°C | Pour les appareils à commande numérique | |
| Résistance à la peau de cuivre | 10 (1.74) | Poids en pouces (N/mm) | Après soudure | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Accumulation de PCB
Le PCB RO3203 est doté d'une construction rigide à quatre couches qui comprend les couches suivantes:
Couche de cuivre 1: 35 μm
Résistant à l'humidité
Couche de cuivre 2: 35 μm
Prepreg FR-28: améliore l'intégrité structurelle du PCB
Cette construction en couches permet un routage efficace du signal, une gestion thermique et une stabilité mécanique, ce qui la rend adaptée aux structures à haute fréquence complexes à plusieurs couches.
Caractéristiques de fabrication
Dimensions du tableau: 49,6 mm x 25,2 mm
Trace/Espace minimum: 4/6 mils, permettant une gravure en lignes fines pour des applications à haute densité.
Épaisseur de la planche finie: 0,6 mm, idéale pour les modèles compacts.
Finition de surface: or immersion, offrant une excellente soudabilité et une résistance à la corrosion.
Normes de test rigoureuses pour l'assurance qualité
Chaque PCB RO3203 est soumis à un test électrique à 100% avant expédition, conformément aux normes IPC-Classe 2.renforcer les capacités de la prochaine génération de conceptions.
Applications dans toutes les industries: où RO3203 excelle
Des systèmes d'évitement des collisions automobiles aux télécommunications sans fil, le PCB RO3203 est polyvalent dans diverses applications.Sa construction robuste le rend idéal pour les antennes de patch de microstrip, des satellites de radiodiffusion directe, et plus encore, pour accroître l'efficacité de la fabrication.
Les avantages de l'utilisation des matériaux Rogers RO3203
L'une des caractéristiques les plus remarquables du RO3203 est son renforcement en verre tissé, qui améliore la rigidité pour une manipulation plus facile.résultant en des rendements de production élevés et en une solution rentable pour la fabrication en grande quantité.
Les tendances futures de l'électronique haute fréquence
Au fur et à mesure que les industries continuent d'évoluer, la demande de PCB fiables et performants ne fera qu'augmenter.prêt à relever les défis futurs grâce à sa conception innovante et à ses spécifications robustes.
Conclusion: embrasser l'avenir avec RO3203
Le circuit imprimé à haute fréquence RO3203 est plus qu'une carte de circuit imprimé; c'est une solution complète qui permet aux ingénieurs et aux fabricants.stabilité thermiqueEn effet, le RO3203 est prêt à révolutionner les applications à haute fréquence.
