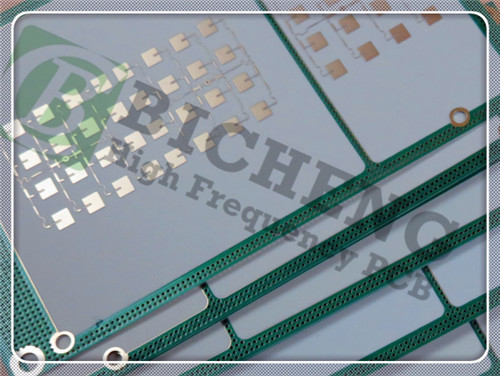

Circuits rigides en argent à immersion à 9,4 millimètres

Introduction à la RO4830 de Rogers
Le Rogers RO4830 est un stratifié à haute fréquence spécialement conçu pour relever les défis rencontrés dans les applications sensibles au prix, en particulier dans la gamme de fréquences 76-81 GHz,Avec une constante diélectrique de 3,2 à 77 GHz, il offre des performances supérieures à celles des stratifiés de verre tissé PTFE classiques.L'utilisation de revêtements de feuille de cuivre LoPro traités inversement contribue à une perte d'insertion impressionnante de seulement 2.2 dB par pouce à 77 GHz, ce qui en fait un choix idéal pour les applications RF exigeantes.

Principales caractéristiques
Le Rogers RO4830 offre plusieurs caractéristiques distinctes qui le distinguent des autres matériaux:

Constante diélectrique (Dk): avec une valeur de 3,24 à 77 GHz, le RO4830 assure une performance électrique stable sur une gamme de fréquences.


Facteur de dissipation: un faible facteur de dissipation de 0,0033 à 10 GHz minimise la perte de signal, améliorant l'efficacité globale du circuit.


Stabilité thermique: le matériau présente un coefficient thermique de constante diélectrique de -30 ppm/°C, assurant une performance constante dans des conditions de température variables.


Classification de la résistance à la flamme: la classification UL 94 V-0 indique une excellente résistance à la flamme, ce qui contribue à la sécurité dans diverses applications.


Composition optimale des matériaux: un système composite avancé de remplissage, de résine et de verre améliore les propriétés électriques et mécaniques du PCB.

Avantages du PCB RO4830 de Rogers
Le PCB Rogers RO4830 est conçu pour offrir une gamme d'avantages qui plaisent aux fabricants et aux concepteurs:

Efficacité des coûts: par rapport aux options de stratification en PTFE, le RO4830 réduit considérablement les coûts de fabrication globaux, ce qui en fait un choix attrayant pour les projets à faible budget.


Résistance à l'oxydation: les matériaux utilisés dans le RO4830 sont très résistants à l'oxydation, ce qui garantit une longue durée de vie et une fiabilité dans diverses conditions environnementales.


Performance de forage améliorée: le PCB prend en charge de bonnes performances de forage au laser, permettant une fabrication précise et des résultats cohérents sur toute la feuille.


Intégration transparente: le RO4830 peut être fabriqué à l'aide de procédés FR-4 standard, ce qui le rend approprié pour les conceptions de cartes multicouches qui incluent souvent des couches FR-4.

Construction et spécifications des PCB
Ce circuit imprimé rigide à 2 couches est doté d'une construction bien définie qui suit les normes de l'industrie:

Stackup: Le stackup se compose de deux couches: 35 μm de cuivre, suivi d'un noyau de 0,24 mm (9,4 mil) de matériel RO4830 Rogers, et une autre couche de cuivre de 35 μm.


Dimensions du panneau: le PCB mesure 50,1 mm x 78,3 mm, avec une tolérance de ± 0,15 mm, permettant une intégration précise dans diverses applications.


Trace minimale/Espace: Les spécifications incluent une trace minimale et un espace de 5/7 mils, garantissant des conceptions à haute densité sans compromettre les performances.


Épaisseur finie: L'épaisseur de la planche finie est de 0,4 mm, avec un poids de cuivre extérieur de 1 oz (1,4 mil).


Finition de surface: une finition de surface en argent par immersion est appliquée, offrant une excellente conductivité et une protection contre les facteurs environnementaux.

Assurance qualité
Pour maintenir une fiabilité élevée, chaque PCB respecte les normes de qualité IPC-Classe 2. Chaque carte subit un test électrique à 100% avant expédition,s'assurer que seuls les produits entièrement fonctionnels parviennent aux clientsCet engagement en faveur de la qualité réduit non seulement le risque de défaillances sur le terrain, mais augmente également la satisfaction des clients.

Applications typiques
Capteurs radar automobile 76-81 GHz: Le PCB est idéal pour les applications automobiles modernes, fournissant des performances critiques dans la technologie de détection radar.

Ce circuit imprimé rigide à deux couches Rogers RO4830 est positionné comme une solution fiable et haute performance adaptée aux exigences des applications électroniques avancées.
