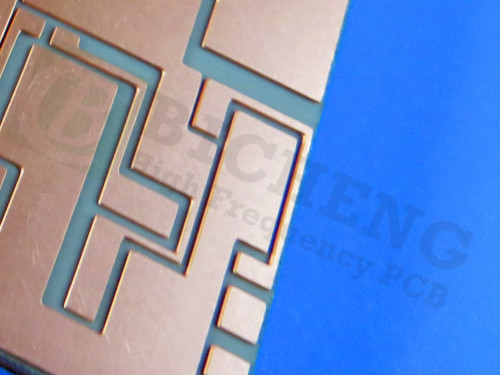

TU-865 PCB à double face 10 OZ

Dans le monde en constante évolution de l'électronique, la fiabilité et les performances ne sont pas négociables.laminé haute performance conçu pour exceller dans les environnements les plus exigeantsCe PCB est conçu pour offrir des performances électriques exceptionnelles, une stabilité thermique et une résilience environnementale, ce qui en fait le choix idéal pour un large éventail d'applications.

Vue d'ensemble du produit
Nos circuits imprimés à deux couches sont conçus pour répondre aux plus hauts standards de qualité et de fiabilité.

Type de carte: PCB rigide à deux couches

Matériau: TU-865 (sans halogène, à Tg élevé)

Masque de soudure: les deux côtés, vert

Imprimé à la sérigraphie: face supérieure, blanc

Finition de surface: ENIG (or d'immersion au nickel sans électro)

Épaisseur du panneau: 3,0 mm ± 10%

Taille du panneau: 120 mm x 210 mm (1 pièce par panneau)

Taille minimale du trou: 0,4 mm

Épaisseur du masque de soudure: 100 μm

Largeur/espacement des traces: 600 μm (minimum)

Accumulation de PCB
L'empilement de ce PCB est méticuleusement conçu pour assurer des performances optimales:

Couche supérieure: cuivre de 350 μm

Pour les appareils de traitement des données, les caractéristiques suivantes doivent être indiquées:

Couche inférieure: 350 μm de cuivre

Cette structure robuste assure une excellente intégrité du signal, une gestion thermique et une stabilité mécanique.

Pourquoi le matériel TU-865?
Le TU-865 est un révolutionnaire en matière de matériaux PCB, offrant une combinaison unique de fiabilité élevée et de performances électriques supérieures.

Température de transition élevée du verre (Tg): 200°C (DSC) et 185°C (TMA), assurant une stabilité à haute température.

Faible constante diélectrique: 4,4 @ 10 GHz, réduisant la perte de signal et améliorant l'intégrité du signal.

Facteur de dissipation faible: 0,014 @ 10 GHz, réduisant les pertes d'énergie dans les applications à haute fréquence.

Résistance à l'humidité: 0,13%, assurant une fiabilité dans des environnements humides.

Compatibilité de traitement sans plomb: répond aux exigences de fabrication modernes.

Capacité anti-CAF: empêche la formation de filaments anodiques conducteurs, améliorant la fiabilité à long terme.

Amiable pour l'environnement: sans halogène, conforme aux normes environnementales mondiales.

Principales caractéristiques de ce PCB
Stabilité thermique exceptionnelle: résiste à des cycles thermiques sévères, ce qui le rend idéal pour les applications à haute température.

Performance électrique supérieure: une constante diélectrique et un facteur de dissipation faibles assurent une perte de signal minimale.

Propriétés mécaniques robustes: excellente stabilité dimensionnelle et résistance à l'humidité pour des performances fiables dans des conditions difficiles.

Conformité environnementale: le matériau sans halogène favorise des procédés de fabrication respectueux de l'environnement.

Haute fiabilité: la capacité anti-CAF et la compatibilité sans plomb assurent une durabilité à long terme.

Applications
Ce PCB est conçu pour les industries qui exigent une fiabilité et des performances élevées dans des conditions difficiles:

Automobile: Idéal pour les unités de commande du moteur, les capteurs et les systèmes d'infodivertissement qui nécessitent une durabilité et une stabilité thermique.

Télécommunications et stations de base: assure une transmission stable du signal et une fiabilité dans les applications à haute fréquence.

Serveurs et centres de données: offre des performances constantes sous des charges de travail élevées et des contraintes thermiques.

Électronique industrielle: Convient pour les environnements difficiles, y compris l'automatisation des usines et l'électronique de puissance.

Disponibilité mondiale
Nos circuits imprimés à deux couches avec du matériau TU-865 sont disponibles dans le monde entier, ce qui garantit que vous pouvez accéder à des circuits imprimés fiables et de haute qualité, peu importe l'endroit où se trouvent vos opérations.

Pourquoi nous choisir?
Qualité irréprochable: conforme aux normes IPC de classe 2, assurant fiabilité et performances.

Matériaux avancés: le TU-865 offre des propriétés thermiques, électriques et environnementales exceptionnelles.

Solutions personnalisées: adaptées à vos besoins spécifiques en matière de conception et d'application.

Support mondial: fourniture fiable et assistance technique dans le monde entier.

Conclusion
Nos circuits imprimés à deux couches avec du matériau TU-865 sont la solution idéale pour les industries qui exigent une fiabilité élevée, des performances supérieures et une conformité environnementale.Si vous développez des systèmes automobiles, infrastructure télécom ou électronique industrielle, ce PCB offre la durabilité et les performances dont vous avez besoin pour réussir.

Contactez-nous dès aujourd'hui pour en savoir plus ou demander un devis!
