Nous sommes ravis de vous présenter notre PCB nouvellement expédié avec des stratifiés RO4003C 12mil.Les stratifiés Rogers RO4003C se distinguent comme un choix supérieur pour les ingénieurs et les concepteurs qui recherchent des performances électriques et une fabrication exceptionnelles. Conçus pour des applications à haut volume et sensibles aux performances, les matériaux RO4003C combinent les propriétés électriques du PTFE / verre tissé avec la facilité de traitement de l'époxy / verre,ce qui en fait une solution idéale pour un large éventail d'industries.
Principales caractéristiques du PCB RO4003C
Performance électrique exceptionnelle
Constante diélectrique (Dk): 3,38 ± 0,05 à 10 GHz
Facteur de dissipation: 0,0027 à 10 GHz, 0,0021 à 2,5 GHz
Une faible perte et un contrôle strict des propriétés diélectriques assurent une intégrité supérieure du signal, ce qui le rend parfait pour les applications à haute fréquence.
Stabilité thermique
Conductivité thermique: 0,71 W/m/°K
Coefficient thermique de la constante diélectrique: +40 ppm/°C
Un Tg élevé (> 280 °C ou 536 °F) assure des performances stables dans une large gamme de températures, même dans des environnements de choc thermique sévères.
Stabilité dimensionnelle
Le taux de détection de la pollution atmosphérique est calculé sur la base de l'analyse de la pollution atmosphérique par les gaz à effet de serre.
Il correspond à l'expansion thermique du cuivre, assurant une excellente stabilité dimensionnelle et une qualité fiable des trous placés.
Faible absorption de l'humidité
Absorption de l'humidité: 0,06%
Ce faible taux d'absorption de l'humidité améliore la fiabilité dans les environnements humides ou exigeants.
Fabrication rentable
Des procédés comme le FR-4, éliminant le besoin de traitements spéciaux ou de procédures de manutention.
Un prix compétitif par rapport aux laminaux de micro-ondes classiques.
| RO4003C Valeur typique |
| Les biens immobiliers |
Pour les produits de l'industrie |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.38 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3.55 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation |
0.0027
0.0021 |
Z |
|
10 GHz ou 23°C
2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
+ 40 |
Z |
en ppm/°C |
-50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume |
1.7 x 1010 |
|
MΩ.cm |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface |
4.2 x 109 |
|
MΩ |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| La résistance électrique |
31.2 ((780) |
Z |
Kv/mm ((v/mil) |
0.51 mm ((0.020 ") |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la traction |
Le montant de l'aide
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la flexion |
276
Le nombre de personnes |
|
MPa
Je ne sais pas. |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 |
| Stabilité dimensionnelle |
Le taux de dépôt3 |
X, Y |
mm/m
(mil/pouce) |
après extraction + E2/150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique |
11
14
46 |
X
Y
Z |
en ppm/°C |
-55°C à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg |
> 280 |
|
°C TMA |
Une |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 |
| Td |
425 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Conductivité thermique |
0.71 |
|
Le numéro de série |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité |
0.06 |
|
% |
48 heures d'immersion 0,060 "
échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Densité |
1.79 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
1.05
(6.0) |
|
N/mm
- Je ne sais pas. |
après la soudure flottant 1 oz.
Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité |
N/A |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|

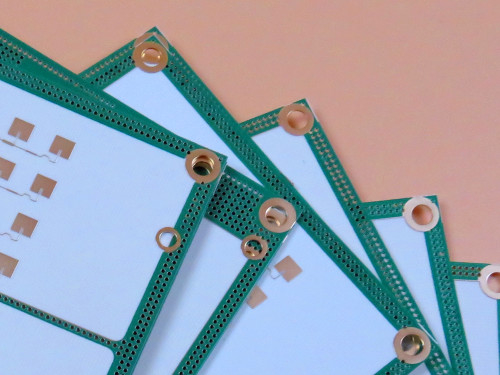

Détails de la construction des PCB
Ce PCB rigide à deux couches utilisant le noyau RO4003C de Rogers est conçu pour répondre aux plus hauts standards de qualité et de performance:
Dimensions du panneau: 50 mm x 70 mm (± 0,15 mm)
Couche de stockage:
Couche de cuivre 1: 35 μm
Pour les appareils électroniques, la valeur de l'échantillon doit être supérieure ou égale à:
Couche de cuivre 2: 35 μm
Trace/Espace: 5/5 millilitres (minimum)
Taille du trou: 0,25 mm (minimum)
Épaisseur du panneau fini: 0,4 mm
Finition de surface: nickel électroless or d'immersion en palladium électroless (ENEPIG)
Masque de soudure: haut vert, bas Aucun
Écrans à soie: haut Blanc, bas Aucun
Assurance de la qualité: test électrique à 100% avant expédition, conforme aux normes IPC-Classe 2.
Pourquoi choisir le PCB RO4003C?
Idéal pour les constructions à planches multicouches (MLB)
La stabilité thermique et dimensionnelle du RO4003C le rend parfait pour les cartes multi-couches diélectriques mixtes, garantissant des performances fiables dans des conceptions complexes.
Applications à haut volume
Conçus pour des applications sensibles aux performances, les PCB RO4003C conviennent à la production en grande quantité sans compromettre la qualité ou le coût.
Disponibilité mondiale
Nos PCB RO4003C sont disponibles dans le monde entier, garantissant une livraison et un support opportuns pour vos projets.
Applications typiques
Les PCB Rogers RO4003C sont largement utilisés dans les industries nécessitant des performances et une fiabilité à haute fréquence, notamment:
Antennes et amplificateurs de puissance des stations de base cellulaires
Étiquettes d'identification RF
Radar et capteurs automobiles
LNB pour les satellites de radiodiffusion directe
Qualité et fiabilité
Les circuits imprimés RO4003C sont fabriqués selon les normes IPC-Classe 2, ce qui garantit une fiabilité et des performances élevées.Vous pouvez avoir confiance que chaque planche répond à vos spécifications exactes..
Obtenez un devis aujourd'hui!
Que vous conceviez pour des systèmes de télécommunications, automobiles ou satellites, les PCB RO4003C de Rogers offrent le mélange parfait de performance, fiabilité et rentabilité.Contactez-nous aujourd'hui pour discuter de vos besoins et demander un devisLaissez-nous vous aider à donner vie à vos conceptions haute fréquence avec des stratifiés RO4003C!
