RO4350B PCB 4mil 2 couches immersion or circuit imprimé

Nombre De Pièces:	1PCS
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Vacuum bags+Cartons
Période De Livraison:	8-9 working days
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000PCS per month

Détails Informations

Description du produit

Informations détaillées

PCB Material:

Rogers RO4350B Core - 0.102 mm (4mil)

Layer Count:

2-layer

PCB Thickness:

0.2mm

Solder Mask:

Silkscreen:

Surface Finish:

Immersion Gold

Mettre en évidence:

Plaque de circuit imprimé en or à immersion de 4 millimètres

RO4350B Plaque de circuit imprimé en or à immersion

Circuits imprimés à deux couches

Description du produit

Chez bicheng, nous sommes spécialisés dans la fourniture de solutions PCB de pointe qui repoussent les limites de la performance et de la fiabilité.Nos PCB Rogers RO4350B sont conçus pour répondre aux exigences les plus exigeantes des applications RF et micro-ondesSi vous développez des stations de base cellulaires, des systèmes de radar automobile, ou des dispositifs de communication par satellite,Nos PCB RO4350B sont le choix parfait pour votre prochain projet révolutionnaire.

Pourquoi Rogers RO4350B se démarque
Rogers RO4350B est un matériau révolutionnaire qui comble l'écart entre les stratifiés PTFE hautes performances et les solutions époxy/verre rentables.

Performance électrique inégalée: avec une constante diélectrique (Dk) étroitement contrôlée de 3,48 +/- 0,05 à 10 GHz/23°C et un facteur de dissipation ultra-faible de 0,0037 à 10 GHz/23°C,RO4350B assure une intégrité supérieure du signal et une perte minimale, même à haute fréquence.

Excellence thermique: une température de transition de verre élevée (Tg) de > 280 °C et une conductivité thermique de 0,69 W/m/°K le rendent idéal pour les environnements à haute puissance et à haute température.

Stabilité dimensionnelle: son CTE (coefficient de dilatation thermique) est très proche de celui du cuivre (X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C),assurant une stabilité dimensionnelle exceptionnelle pour les constructions en panneaux multicouches.

Fabrication rentable: contrairement aux matériaux PTFE traditionnels, le RO4350B peut être traité à l'aide de méthodes FR-4 standard, ce qui réduit considérablement les coûts de production sans compromettre la qualité.

RO4350B Valeur typique
Les biens immobiliers	RO4350B	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	3.48 ± 0.05	Z		10 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique	3.66	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation	0.0037 0.0031	Z		10 GHz ou 23°C 2.5 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε	+ 50	Z	en ppm/°C	-50°C à 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume	1.2 x 10¹⁰		MΩ.cm	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface	5.7 x 10⁹		MΩ	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique	31.2 ((780)	Z	Kv/mm ((v/mil)	0.51 mm ((0.020 ")	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la traction	Le montant de l'aide est fixé à: Les États membres	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la flexion	255 (37)		MPa Je ne sais pas.		IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle	Le taux de dépôt5	X, Y	mm/m (mil/pouce)	après extraction + E2/150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique	10 12 32	X Y Z	en ppm/°C	-55°C à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg	> 280		°C TMA	Une	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td	390		°C TGA		Pour l'utilisation dans les machines à coudre
Conductivité thermique	0.69		Le numéro de série	80°C	Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité	0.06		%	48 heures d'immersion 0,060 " échantillon Température 50°C	Pour l'utilisation dans les machines de traitement de l'air
Densité	1.86		gm/cm3	23°C	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre	0.88 (5.0)		N/mm - Je ne sais pas.	après la soudure flottant 1 oz. Folie de CED	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	(3) V-0				Les produits
Compatible avec les procédés sans plomb	- Oui, oui.

Les spécifications de notre RO4350B PCB
Nous proposons des PCB rigides à deux couches conçus pour répondre aux normes les plus strictes de l'industrie.

Dimensions du panneau: 340 mm x 340 mm (1 PCS), avec une tolérance de précision de +/- 0,15 mm.

Couche de stockage:

Couche de cuivre 1: 35 μm

Résistance à la combustion

Couche de cuivre 2: 35 μm

Trace/Espace: minimum 4/5 mils pour les dessins complexes.

Taille du trou: 0,25 mm minimum pour des connexions fiables.

Épaisseur du panneau fini: 0,2 mm, assurant une construction légère mais durable.

Finition de surface: or immersion pour une meilleure soudabilité et une fiabilité à long terme.

Assurance qualité: chaque panneau est soumis à un test électrique à 100% et est conforme aux normes IPC-Classe 2.

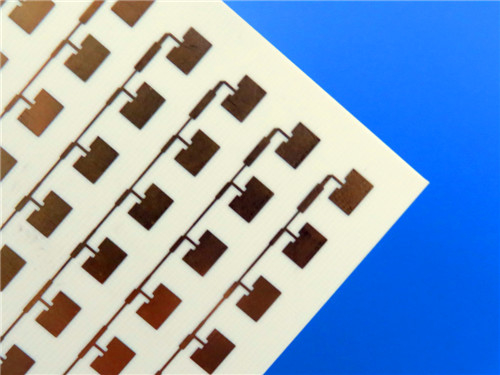

RO4350B PCB 4mil 2 couches immersion or circuit imprimé 0

Pourquoi choisir les PCB RO4350B?
Parfait pour les conceptions multicouches: idéal pour les constructions de panneaux multicouches mélangés-déléctriques complexes.

Production rentable: utilise le traitement FR-4 standard, réduisant les coûts de fabrication.

Fiabilité: Stabilité dimensionnelle exceptionnelle et qualité du trou, même dans des conditions thermiques extrêmes.

Prix compétitifs: Laminés de haute performance à une fraction du coût des matériaux traditionnels au micro-ondes.

Applications qui inspirent l'innovation
Ces PCB RO4350B sont fiables dans un large éventail d'applications à haute fréquence et à haute puissance, notamment:

Antennes et amplificateurs de puissance des stations de base cellulaires

Étiquettes d'identification RF

Systèmes de radar et de capteurs automobiles

LNB pour les satellites de radiodiffusion directe

Disponibilité mondiale, qualité sans compromis
Nous nous engageons à offrir l'excellence dans le monde entier. nos PCB sont fabriqués selon les normes IPC-Classe 2, assurant fiabilité et performance dans toutes les applications.Nous vous avons couvert avec une logistique transparente et une livraison en temps opportun.

Votre prochaine étape: construisons quelque chose d'extraordinaire!
Nos PCB RO4350B combinent précision, performance et abordabilité pour vous aider à atteindre vos objectifs.Contactez-nous aujourd'hui pour demander un devis ou discuter des exigences de votre projet. Collaborons pour créer des solutions qui fixent de nouvelles normes en matière d'innovation.

RO4350B PCB 4mil 2 couches immersion or circuit imprimé 1
