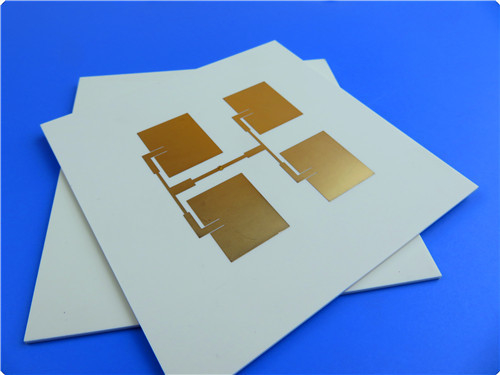

ZrO2 PCB en céramique DBC-ZTA à 2 couches d'épaisseur de 1 mm

ZrO2 PCB en céramique DBC-ZTA à 2 couches d'épaisseur de 1 mm

Nombre De Pièces: 1PCS
Prix: USD9.99-99.99/PCS
Emballage Standard: Vacuum bags+Cartons
Période De Livraison: 8-9 working days
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000PCS per month
Informations détaillées
PCB Material:
Cermaic AL2O3 96% 1.0mm
Layer Count:
2-layer
PCB Thickness:
1mm
Solder Mask:
No
Silkscreen:
No
Surface Finish:
Immersion gold
Mettre en évidence:

1mm Thick Ceramic PCB

,

Immersion Gold Ceramic PCB

,

AL2O3 PCB

Description du produit

Introduction au projet
Le substrat en céramique DBC-ZTA représente une avancée significative dans la technologie des PCB en céramique.ce qui en fait un choix idéal pour les applications de puissance moyenneCombinant les propriétés supérieures du zirconium avec une fabrication rentable, le PCB en céramique DBC-ZTA est conçu pour répondre aux exigences exigeantes des industries modernes.

Principales caractéristiques et avantages

Amélioration de la fiabilité et de l'efficacité des coûts

Comparé à DBC-Al2Je vous en prie.3, le substrat céramique DBC-ZTA offre une fiabilité accrue, assurant des performances à long terme dans des conditions difficiles.



Il offre un avantage de prix significatif par rapport aux stratifiés AMB revêtus de cuivre, ce qui en fait un choix rentable pour les applications de puissance moyenne.



Performance thermique supérieure

La conductivité thermique du substrat céramique DBC-ZTA atteint 26 W/m·K à 25 °C, assurant une dissipation de chaleur efficace.

Son coefficient d'expansion thermique (CTE) est de 7,5 × 10−6/K dans la plage de température de 40°C à 400°C, réduisant ainsi au minimum le stress thermique et améliorant la durabilité.



Capacité de port de courant élevé

Conçu pour supporter de gros courants, le substrat céramique DBC-ZTA est idéal pour les applications nécessitant une puissance de sortie élevée.

Conception personnalisable

Le substrat peut être adapté pour répondre à des exigences spécifiques, avec des options pour différentes épaisseurs de céramique, épaisseurs de couche de cuivre et méthodes de traitement de surface.

Spécifications techniques

Le dépôt de PCB:

PCB rigide à deux couches

Couche de cuivre_1: 35 μm

ZrO2 céramique: 1,0 mm

Couche de cuivre_2: 35 μm



ZrO2 PCB en céramique DBC-ZTA à 2 couches d'épaisseur de 1 mm 0



Détails de la construction des PCB



Dimensions du tableau

Le PCB mesure 75 mm x 75 mm, avec une tolérance dimensionnelle de ± 0,15 mm. Cette dimensionnement précise assure la compatibilité avec un large éventail d'applications et de boîtiers.



Traces/espace minimaux

La largeur minimale des traces et l'espacement sont respectivement de 15/17 mils.



Taille minimale du trou

La plus petite taille de trou sur le PCB est de 0,6 mm, ce qui assure la compatibilité avec les composants et les connecteurs standard tout en maintenant l'intégrité structurelle.



Épaisseur du panneau fini

L'épaisseur totale du PCB fini est de 1,1 mm. Cette conception compacte le rend adapté aux applications où l'espace est un facteur critique.



Poids du cuivre (couches intérieures/extérieures)

Les couches intérieure et extérieure ont un poids de cuivre de 1,4 ml, offrant une excellente conductivité et une capacité de transport de courant.



Finition de surface

Le PCB est doté d'une finition de surface en or d'immersion, ce qui améliore la soudurabilité, la résistance à la corrosion et la durabilité globale.



Épreuves électriques

Chaque PCB est soumis à des tests électriques à 100% avant expédition, ce qui garantit que tous les circuits répondent aux spécifications et aux normes de performance requises.

Assurance qualité et disponibilité

Le PCB en céramique DBC-ZTA est conforme à la norme de qualité IPC-Classe 2, assurant une fiabilité et des performances élevées.et le produit est disponible dans le monde entier, le rendant accessible aux projets mondiaux.

Applications typiques

Le PCB en céramique DBC-ZTA est largement utilisé dans les industries nécessitant une fiabilité et des performances élevées, notamment:



Produits blancs:Assurer la durabilité et l'efficacité des appareils ménagers.

Véhicules électriques:Prise en charge des applications à haute puissance dans les systèmes électriques.

Les convertisseurs photovoltaïques:Amélioration des performances des systèmes solaires.

Turbines éoliennes:Fournir des solutions énergétiques fiables pour les énergies renouvelables.

Pour les appareils de traitement de l'électricité:Fournir une puissance stable dans les applications critiques.



ZrO2 PCB en céramique DBC-ZTA à 2 couches d'épaisseur de 1 mm 1
