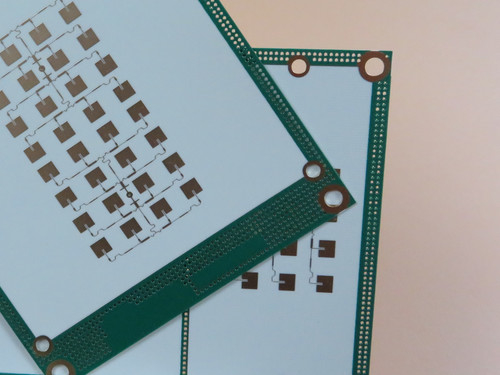

RO3003 PCB à 2 couches 5 mil Immersion Or Circuits RF

Dans le paysage en évolution rapide de l'électronique, la demande de circuits imprimés haute performance (PCB) est à un niveau record.construit à partir de matériaux Rogers RO3003, est à l'avant-garde de cette technologie, spécialement conçue pour des applications nécessitant fiabilité, précision et performances à haute fréquence.Cet article explore les subtilités de notre dernière offre, en décrivant sa construction, ses avantages, ses applications et les avantages uniques qui la distinguent sur le marché concurrentiel.

Construction et spécifications des PCB

Matériau et couches
La base de ce PCB réside dans l'utilisation de Rogers RO3003, un composite PTFE rempli de céramique réputé pour sa stabilité et ses performances dans les applications à haute fréquence.Le tableau présente une conception rigide à deux couches, mesurant 69,25 mm x 92,45 mm, ce qui le rend compact mais suffisamment puissant pour répondre à divers besoins d'application.

L'empilement du PCB est le suivant:


- Couche de cuivre 1: 35 μm
- Rogers RO3003 Substrate: 5 mil (0,127 mm)
- Couche de cuivre 2: 35 μm

Spécifications de précision
Ce PCB est conçu avec une grande précision, offrant:


- Trace minimale / espace: 5/5 millilitres
- Taille minimale du trou: 0,2 mm
- Épaisseur de la planche finie: 0,2 mm
- Poids du cuivre fini: 1,4 ml sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or immersion

Avec des tests électriques à 100% avant expédition, nous nous assurons que chaque carte répond à des normes de qualité strictes, prête à fonctionner de manière fiable sur le terrain.

Avantages du matériau RO3003 de Rogers

Stabilité et performances
L'une des caractéristiques caractéristiques de Rogers RO3003 est son excellente stabilité de la constante diélectrique (Dk) sur une gamme de températures et de fréquences.

Cette caractéristique est cruciale pour les applications qui exigent des performances constantes, telles que les systèmes radar automobiles fonctionnant à 77 GHz et les technologies de communication sans fil avancées,y compris les infrastructures 5G.

- Constante diélectrique: 3 ± 0,04 à 10 GHz/23°C


- Facteur de dissipation: 0,001 à 10 GHz/23°C


- Stabilité thermique: Td > 500°C


- Absorption de l'humidité: 0,04%

Ces propriétés font du RO3003 un choix idéal pour les applications nécessitant de faibles pertes diélectriques et d'excellentes propriétés mécaniques à différentes températures.

Propriétés mécaniques
Ce PCB présente un faible coefficient d'expansion thermique (CTE), qui correspond étroitement à celui du cuivre.le rendant adapté à des applications sensibles aux fluctuations de températureLes propriétés mécaniques uniformes à travers une gamme de constantes diélectriques facilitent également la conception de cartes multicouches, ce qui améliore la polyvalence de la conception de circuits.

Applications

Notre PCB RO3003 à deux couches est conçu pour exceller dans plusieurs applications clés:


- Radar automobile: pour les systèmes qui nécessitent un fonctionnement à haute fréquence pour la sécurité et la navigation.


- Télécommunications: les amplificateurs de puissance et les antennes des systèmes cellulaires bénéficient des caractéristiques de faible perte de ce PCB.


- Communications par satellite: ses performances sont essentielles pour les antennes GPS et les satellites de diffusion directe, assurant une transmission fiable des données.


- Communication sans fil: idéal pour les antennes à patch et les lecteurs de compteurs à distance.

Disponibilité mondiale

Ce PCB avancé est disponible pour l'expédition dans le monde entier, conformément aux normes IPC-Classe-2, ce qui garantit qu'il répond à la qualité et à la fiabilité attendues dans diverses applications industrielles.Notre engagement envers l'excellence garantit que vous recevrez un produit qui non seulement répond à vos attentes, mais le dépasse..

Conclusion

En résumé, notre PCB à 2 couches fabriqué à partir de Rogers RO3003 est plus qu'un simple circuit imprimé; c'est un outil puissant conçu pour relever les défis de l'électronique moderne.Avec ses propriétés matérielles supérieuresEn raison de l'excellence de la technologie de précision et de son potentiel d'application étendu, ce PCB est prêt à prendre en charge la prochaine génération de technologies à haute fréquence.

Choisissez notre PCB RO3003 pour votre prochain projet et faites l'expérience de la différence que peuvent faire les matériaux et le savoir-faire de haute qualité.Contactez-nous dès aujourd'hui et laissez-nous vous aider à atteindre vos objectifs.
