Dans le monde en évolution rapide de la technologie, le besoin de circuits imprimés de haute performance (PCB) est à un niveau record.est spécialement conçu pour répondre aux exigences strictes des applications contemporaines.
Construction et spécifications des PCB
Matériau avancé: Rogers RO3006

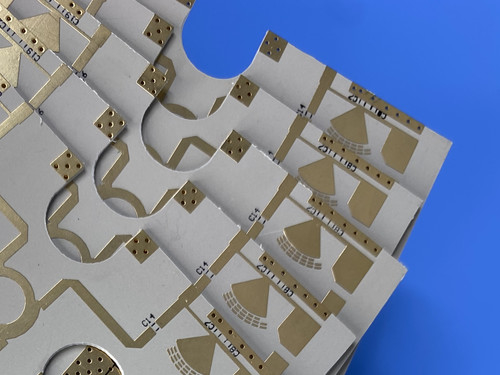

Au cœur de ce PCB se trouve Rogers RO3006, un composite PTFE rempli de céramique connu pour sa stabilité électrique et mécanique supérieure.Ce matériau est spécialement conçu pour les applications à haute fréquence, assurant des performances constantes sur une gamme de températures et de fréquences.
Spécifications techniques
Les caractéristiques spécifiques de ce PCB à deux couches sont les suivantes:
- Dimensions: 76 mm x 52 mm (1 pièces)
- Nombre de couches: 2
- Trace minimale / espace: 5/4 millilitres
- Taille minimale du trou: 0,35 mm
- épaisseur de la planche finie: 0,71 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or d'immersion au nickel sans électro (ENIG)
- Silkscreen: blanc sur le dessus, aucun sur le bas
- Masque de soudure: vert sur le dessus, aucun sur le bas
Le dépôt de PCB
L'empilement des PCB est structuré comme suit:
- Couche de cuivre 1: 35 μm
- Rogers RO3006 Substrate: 25 mil (0,635 mm)
- Couche de cuivre 2: 35 μm
| Les biens immobiliers |
Rubriques concernant les produits |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
6.15 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
6.5 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.002 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 262 |
Z |
en ppm/°C |
10 GHz -50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.27
0.15 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
105 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
105 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
1498
1293 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.86 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.79 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
17
17
24 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.6 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
7.1 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Principales caractéristiques et avantages
Propriétés électriques exceptionnelles
Rogers RO3006 possède une constante diélectrique de 6,15 ± 0,15 à 10 GHz, ainsi qu'un faible facteur de dissipation de 0.002Ces caractéristiques assurent une perte de signal minimale et une efficacité élevée, ce qui le rend idéal pour les applications à haute fréquence.
Stabilité mécanique
Le faible coefficient de dilatation thermique (CTE) du matériau s'aligne étroitement sur celui du cuivre, favorisant des ensembles fiables montés en surface.Cette caractéristique est particulièrement bénéfique pour les applications sensibles aux fluctuations de température, assurant une excellente stabilité dimensionnelle.
Fabrication rentable
Nous offrons des solutions pour les prototypes, les petits lots et la fabrication en série.fournir des prix économiques pour le stratifié sans compromettre la qualitéCette polyvalence en fait un choix idéal pour la prototypage ainsi que pour la production à petite et grande échelle.
Applications typiques
Ce PCB RO3006 à deux couches est polyvalent et bien adapté à diverses applications, notamment:
- Systèmes radar automobiles: amélioration des caractéristiques de sécurité et des capacités de navigation.
- Télécommunications cellulaires: utilisées dans les amplificateurs de puissance et les antennes pour une communication efficace.
- Systèmes de positionnement global (GPS): fournissent des performances fiables dans les communications par satellite.
- Communications sans fil: idéal pour les antennes à patch, permettant une connectivité transparente.
- Lecteurs de compteurs à distance: facilitation de la transmission précise des données dans la gestion des services publics.
Disponibilité mondiale et conformité aux normes
Ce PCB haute performance est disponible pour l'expédition dans le monde entier, adhérant aux normes IPC-Classe-2.Cette certification garantit que notre produit répond aux attentes de l'industrie en matière de fiabilité et de qualité, vous assurant de recevoir un PCB de premier ordre pour vos projets.
Conclusion
En conclusion, ce nouveau PCB à deux couches fabriqué à partir de Rogers RO3006 est conçu pour exceller dans une variété d'applications à haute fréquence.stabilité mécanique, et une fabrication rentable, il se distingue comme une solution fiable pour les ingénieurs et les concepteurs.
Améliorez vos conceptions électroniques avec nos PCB RO3006 avancés, conçus pour des performances et une fiabilité exceptionnelles dans des applications exigeantes.
