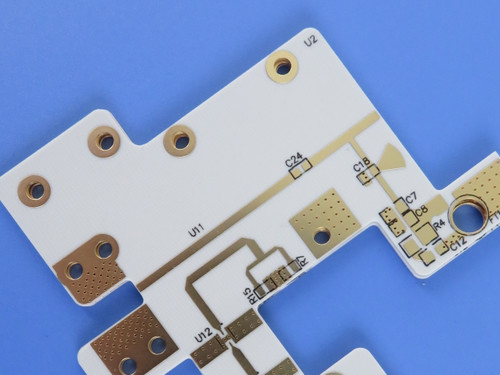

Nous vous présentons notre PCB à haute performance à deux couches, méticuleusement conçu pour la fiabilité et l'efficacité dans diverses applications.ce PCB offre un mélange optimal de performancesAvec un accent sur la technologie avancée, ce produit est idéal pour les amplificateurs de puissance de la station de base et les émetteurs-récepteurs de petites cellules.
L'excellence du matériau: Rogers RO4360G2
Le noyau de notre PCB est Rogers RO4360G2, un laminat thermoset à faible perte, renforcé de verre, rempli d'hydrocarbures céramiques.Ce matériau est conçu pour fournir des performances exceptionnelles tout en étant traitable de manière similaire aux matériaux FR-4 traditionnelsLes principales caractéristiques deLes RO4360G2 comprennent:
- Constante diélectrique: 6,15 ± 0,15 à 10 GHz, assurant une perte de signal minimale.
- Facteur de dissipation: 0,0038 à 10 GHz, permettant des applications à haute fréquence.
- Propriétés thermiques: Tg élevé (> 280 °C) et conductivité thermique de 0,75 W/mK, adapté aux environnements thermiques exigeants.
- Conformité environnementale: capacité de procédés sans plomb, promotion de pratiques de fabrication respectueuses de l'environnement.
| Les biens immobiliers |
Pour les produits de la catégorie 1 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
6.15 ± 0.15 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| 2.5 GHz ou 23°C |
| Facteur de dissipation,tanδ |
0.0038 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Conductivité thermique |
0.75 |
|
Pour les appareils électroniques |
50°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance au volume |
4.0 x 1013 |
|
Pour les autres types de produits: |
T élevé |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface |
9.0 x 1012 |
|
Oh |
T élevé |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| La résistance électrique |
784 |
Z |
V/mil |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Résistance à la traction |
Les États membres doivent fournir des informations détaillées sur les mesures prises. |
X et Y |
MPa (kpsi) |
40 heures 50% RH/23 |
Pour l'aéronef |
| Résistance à la flexion |
213(31) 145(21) |
X et Y |
MPa (kpsi) |
40 heures 50% RH/23 |
Le code IPC-TM-650, 2.4.4 |
| Coefficient de dilatation thermique |
13 14 28 |
X et Z |
en ppm/°C |
-50 °C à 288 °C après cycle de chaleur répété |
Le code IPC-TM-650, 2.1.41 |
| Tg |
> 280 |
|
°C TMA |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 à l'aide de TGA |
| T288 |
> 30 ans |
Z |
minutes |
30 min / 125°C Précuire |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.24.1 |
| Absorption de l'eau |
0.08 |
|
% |
50°C/48 heures |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 |
| Coefficient thermique de |
-131 @10 GHz |
Z |
en ppm/°C |
-50 °C à 150 °C |
Le code IPC-TM-650, 2.5.5.5 |
| Densité |
2.16 |
|
gm/cm3 |
NT1 économie |
Pour les appareils à commande numérique |
| Résistance à la peau de cuivre |
5.2 (0,91) |
|
Plie (N/mm) |
Condition B |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les résultats de l'enquête sont publiés dans le dossier UL 94 QMTS2. |
Spécifications techniques
Ce PCB à deux couches présente:
- Dimensions: 76,32 mm x 67,51 mm, optimisées pour les applications compactes.
- Compte de couches: 2 couches, équilibrant complexité et efficacité.
- Traces/Espace minimaux: 4/6 millilitres, répondant aux exigences de conception modernes.
- Épaisseur de la planche finie: 0,3 mm, assurant un profil mince.
- Poids en cuivre: 1 oz (1,4 ml) sur les couches extérieures, fournissant une conductivité fiable.
- Finition de surface: or d'immersion en nickel sans électro (ENIG), améliorant la soudabilité et la résistance à la corrosion.
Assurance qualité
Chaque PCB est soumis à des tests électriques rigoureux à 100% avant expédition, ce qui garantit que chaque unité répond à nos normes de haute qualité et fonctionne de manière fiable dans son application prévue.
Avantages du PCB RO4360G2
Flexibilité de la conception
Les capacités de conception offertes par notre PCB permettent aux ingénieurs de créer des mises en page compactes et efficaces sans compromettre les performances.avec un profil bas, le rend adapté à une variété d'applications.
Fiabilité et durabilité
Avec une construction robuste qui comprend des trous enduits et une finition de surface durable, ce PCB est conçu pour la longévité.L'utilisation de matériaux RO4360G2 améliore la rigidité et les performances thermiques du panneau, ce qui en fait un excellent choix pour les applications à haute puissance.
Compatibilité de l'assemblage automatisé
Ce PCB est compatible avec les processus d'assemblage automatisés, ce qui réduit le temps et les coûts de fabrication.Cette efficacité est cruciale pour les entreprises qui cherchent à rationaliser la production tout en maintenant une qualité élevée.
Protégé de l'environnement
La compatibilité des procédés sans plomb de ce PCB s'aligne sur les efforts mondiaux de durabilité, ce qui en fait un choix écologiquement responsable pour les fabricants.
Applications typiques
Ce PCB à deux couches est adapté à un large éventail d'applications, notamment dans les secteurs des télécommunications et de l'industrie:
- Amplificateurs de puissance de la station de base: les performances à haute fréquence et la fiabilité de ce PCB le rendent idéal pour les amplificateurs de puissance utilisés dans les stations de base.
- Les émetteurs-récepteurs à petites cellules: leur taille compacte et leurs excellentes capacités de gestion thermique sont parfaites pour les applications de transcepteurs à petites cellules, répondant ainsi à la demande croissante de connectivité mobile.
Conclusion
Ce nouveau PCB à deux couches, construit avec le RO4360G2 de Rogers, représente une avancée significative dans la technologie des PCB.il se démarque dans le paysage concurrentiel des composants électroniquesNous nous engageons à fournir à nos clients les meilleures solutions adaptées à leurs besoins, en veillant à ce que nos produits non seulement répondent mais dépassent les attentes.N'hésitez pas à nous contacter. Nous sommes là pour vous aider dans votre prochain projet.!
