Introduction au projet

Dans l'industrie électronique en évolution rapide d'aujourd'hui, la demande de circuits imprimés (PCB) haute performance n'a jamais été aussi grande.Il illustre la technologie de pointe et l'ingénierie de précision., adapté aux applications à haute fréquence.

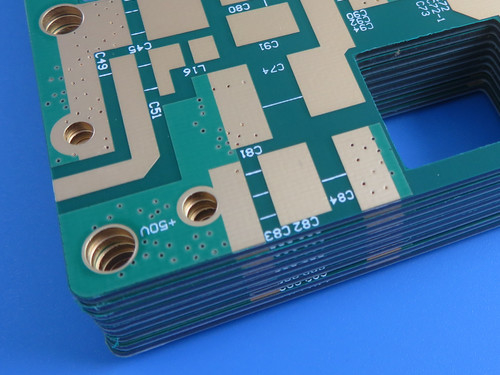

Détails de la construction des PCB

- Matériau de base: RT/Duroïde 5880


- Nombre de couches: 2 couches


- Dimensions: 60 mm x 55 mm (± 0,15 mm)


- Trace minimale / espace: 4/6 millilitres


- Taille minimale du trou: 0,3 mm


- Épaisseur de la planche finie: 0,6 mm


- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures


- épaisseur de revêtement: 20 μm


- Finition de surface: or immersion au nickel sans électro


- écran de soie: blanc sur la couche supérieure, pas de couche inférieure


- Masque de soudure: vert sur le dessus, aucun sur le bas


- Test électrique: test électrique à 100% effectué avant expédition

Ces spécifications garantissent que le PCB répond à des normes rigoureuses en matière de qualité et de performances, ce qui le rend adapté à une variété d'applications exigeantes.

Composition du matériau

RT/Duroid 5880 est un stratifié à haute fréquence fabriqué à partir de composites PTFE, renforcés de microfibres de verre.ce qui le rend idéal pour les applications nécessitant des performances électriques précises.

Principales caractéristiques

- Constante diélectrique: 2,2 avec une tolérance de 0,02 à 10 GHz/23°C


- Facteur de dissipation: 0,0009 à 10 GHz


- Faible absorption d'humidité: 0,02%, permettant une performance fiable dans des environnements humides


- Stabilité thermique: coefficient d'expansion thermique (CTE) de 31 ppm/°C sur l'axe X et de 48 ppm/°C sur l'axe Y

Ces caractéristiques permettent à notre PCB de maintenir des performances constantes sur une large plage de fréquences, ce qui le rend particulièrement utile dans les applications à haute fréquence.

Les avantages de ce PCB à deux couches

1Propriétés électriques uniformes: le matériau RT/Duroid 5880 assure que les caractéristiques électriques restent stables dans différentes conditions environnementales,qui est crucial pour les circuits haute fréquence.

2Facilité de fabrication: le PCB est facilement coupé, tondu et usiné pour s'adapter à des conceptions spécifiques, ce qui permet une plus grande flexibilité dans la conception de circuits.

3. Durabilité: avec un faible taux d'absorption d'humidité et une résistance aux solvants, ce PCB est idéal pour une utilisation dans des environnements difficiles, assurant ainsi sa longévité et sa fiabilité.

4- Fiabilité: Chaque panneau subit un test électrique à 100% avant expédition, garantissant que seuls les panneaux répondant aux normes les plus élevées atteignent nos clients.

Qualité et norme
Notre PCB à 2 couches récemment livré est équipé du format de conception Gerber RS-274-X, assurant la compatibilité avec les logiciels de conception standard de l'industrie pour une intégration transparente dans vos flux de travail existants.Ce PCB est conforme aux normes IPC-Classe-2, garantissant des performances et une qualité fiables pour un large éventail d'applications.ce qui en fait un choix polyvalent pour les ingénieurs et les concepteurs à la recherche de solutions hautes performances dans leurs projets électroniques.

Applications du PCB

Notre PCB à deux couches est adapté à un large éventail d'applications, notamment:

- Les antennes à large bande des compagnies aériennes: les antennes à haute performance nécessitent des PCB fiables qui peuvent maintenir l'intégrité du signal sur de longues distances.


- Circuits à bande et à ligne: idéal pour les applications RF et micro-ondes où la précision est primordiale.


- Applications d'ondes millimétriques: Au fur et à mesure que la technologie progresse, les circuits d'ondes millimétriques deviennent de plus en plus courants, nécessitant des PCB capables de gérer des fréquences élevées avec une perte minimale.


- Systèmes radar: des PCB fiables sont essentiels pour les performances des systèmes radar utilisés dans les applications civiles et militaires.


- Systèmes d'orientation: des performances précises et cohérentes sont essentielles pour les systèmes d'orientation dans divers domaines technologiques.


- Antennes radio numériques point à point:** Les performances à haute fréquence assurent une communication claire dans les systèmes radio numériques.

Conclusion

L'introduction de notre PCB à 2 couches, fabriqué à partir de RT/Duroid 5880, marque une avancée significative dans les capacités des circuits imprimés.Avec ses propriétés électriques supérieures, durabilité et polyvalence, ce PCB est conçu pour répondre aux exigences rigoureuses des applications électroniques modernes.

En investissant dans nos circuits imprimés hautes performances, vous vous assurez que vos projets bénéficient de technologies de pointe et de fiabilité.notre PCB est prêt à fournir des performances exceptionnelles dans les environnements les plus difficiles.
