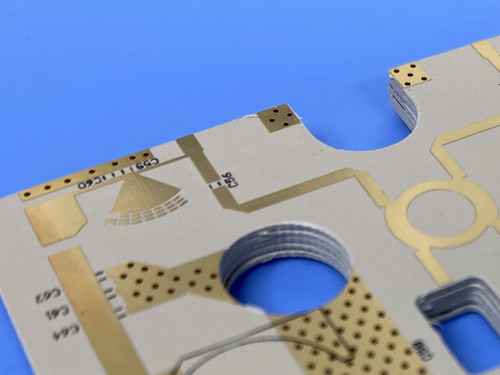

Cette carte est construite à partir de Rogers RT/duroid 6002,un matériau PTFE rempli de céramique réputé pour sa faible constante diélectrique et ses performances exceptionnelles en haute fréquence.
Construction de PCB: une vue d'ensemble
Notre PCB à 2 couches est conçu avec précision, avec:
- Matériau de base: Rogers RT/Duroid 6002, un stratifié en PTFE rempli de céramique connu pour ses propriétés électriques et mécaniques supérieures.
- Nombre de couches: 2 couches, assurant une conception compacte tout en conservant les performances.
- Dimensions de la carte: 390 mm x 310,9 mm, offrant un espace suffisant pour les circuits complexes.
- Trace/Espace minimum: 4/5 mils, permettant des mises en page denses qui sont essentielles dans l'électronique moderne.
- Taille minimale du trou: 0,2 mm, facilitant l'intégration de composants plus fins.
- Épaisseur de la carte finie: 0,2 mm, ce qui est idéal pour les applications nécessitant un poids et une épaisseur minimaux.
- Finition de surface: étain immersion, offrant une excellente soudabilité et une protection contre l'oxydation.
Intégrité électrique et essais
Avant l'expédition, chaque planche est soumise à un test électrique à 100%, garantissant sa fiabilité et ses performances.Ce processus de contrôle de qualité rigoureux garantit que nos clients ne reçoivent que les PCB de la plus haute qualité, prêts à être déployés dans des applications critiques.
| Les biens immobiliers |
NT1département d'État |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
2.94 ± 0.04 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Constante diélectrique |
2.94 |
|
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.0012 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
+12 |
Z |
en ppm/°C |
10 GHz 0°C à 100°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume |
106 |
Z |
Je vous en prie. |
Une |
Pour l'utilisation dans les machines à coudre |
| Résistance de surface |
107 |
Z |
Je vous en prie. |
Une |
Pour l'utilisation dans les machines à coudre |
| Module de traction |
828 ((120) |
X, Y |
MPa (kpsi) |
23°C |
Pour l'aéronef |
| Le stress suprême |
6.9 ((1.0) |
X, Y |
MPa (kpsi) |
| La dernière souche |
7.3 |
X, Y |
% |
| Module de compression |
2482 (((360) |
Z |
MPa (kpsi) |
|
Pour l'aéronef |
| Absorption de l'humidité |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1
Pour l'utilisation dans les machines de traitement de l'air |
| Conductivité thermique |
0.6 |
|
Pour les appareils électroniques |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
Coefficient de dilatation thermique
(-55 à 288°C) |
16
16
24 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.1 |
|
gm/cm3 |
|
Pour l'utilisation dans les machines de traitement de l'air |
| Température spécifique |
0.93(0.22) |
|
j/g/k
(BTU/ib/OF) |
|
Calculé |
| Peau de cuivre |
8.9(1.6) Les pièces détachées |
|
Poids en pouces (n/mm) |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Les résultats de l'étude sont publiés dans le rapport annuel de l'Agence.
Qu'est-ce qui rend le RT/Duroid 6002 spécial?
Rogers RT/Duroid 6002 est un matériau unique caractérisé par:
- Constante diélectrique basse (Dk): 2,94 +/- 0.04, ce qui minimise la perte de signal à haute fréquence.
- Faible coefficient thermique de Dk: 12 ppm/°C, assurant une stabilité dans les variations de température.
- Facteur de dissipation: 0,0012 à 10 GHz, idéal pour les applications au micro-ondes.
- Conductivité thermique: 0,6 W/m/k, fournissant une dissipation de chaleur efficace.
- Absorption de l'humidité: 0,02%, ce qui est essentiel pour maintenir les performances dans des environnements humides.
Avantages de l'utilisation du RT/Duroid 6002
1Caractéristiques de faible perte: le matériau offre d'excellentes performances à haute fréquence, ce qui le rend adapté aux applications RF et micro-ondes.
2Stabilité dimensionnelle: son faible coefficient de dilatation thermique réduit le risque de déformation ou de distorsion, assurant ainsi l'intégrité de la planche au fil du temps.
3. Fiabilité mécanique: RT/Duroid 6002 offre des propriétés mécaniques robustes, ce qui le rend idéal pour les applications où la durabilité est essentielle.
Accumulation de PCB
L'empilement de notre PCB à 2 couches est constitué de:
- Couche de cuivre 1: 35 μm
- Rogers RT/Duroid 6002 Substrate: 5 mil (0,127 mm)
- Couche de cuivre 2: 35 μm
Cette configuration optimise les performances électriques tout en maintenant un profil léger, nécessaire pour les appareils électroniques modernes.
Applications typiques
Notre PCB à deux couches est particulièrement adapté pour:
- Antennes à réseau phasé: essentielles dans les systèmes de communication avancés.
- Systèmes radar: à la fois au sol et dans les airs, où la précision est essentielle.
- Antennes GPS: technologies de navigation à l'échelle mondiale.
- Les systèmes de rétroélectricité: facilitation d'une distribution efficace de l'énergie dans les systèmes à haute performance.
- Systèmes d'évitement des collisions dans les compagnies aériennes commerciales: amélioration de la sécurité dans l'aviation.
- Réseaux de formation de faisceaux: clé dans le traitement et la transmission des signaux.
Conclusion
En conclusion, notre PCB à 2 couches nouvellement livré, fabriqué à partir de Rogers RT/Duroid 6002 et doté d'une finition de surface en étain d'immersion, représente une avancée significative dans la technologie des PCB.Avec ses performances électriques exceptionnelles, construction robuste et adapté à diverses applications exigeantes, ce PCB est prêt à répondre aux besoins des industries allant des télécommunications à l'aérospatiale.
En choisissant notre PCB, vous optez pour la fiabilité, les performances et l'innovation.Nous nous engageons à fournir à nos clients des produits de la plus haute qualité qui améliorent leurs conceptions et conduisent leur succès sur le marché compétitif de l'électronique.
Pour toute question ou commande, veuillez contacter notre équipe commerciale dès aujourd'hui!
