PLX-8 PCB 20mil 0.6mm cartes de circuits imprimés à double face

Kevin, A reçu et a examiné les panneaux - mercis beaucoup. Ce sont parfaits, exactement de ce que nous avons eu besoin. rgds Riches

—— Rich Rickett

Ruth, J'ai obtenu la carte PCB aujourd'hui, et ils sont simplement parfaits. Veuillez rester une peu de patience, mon prochain ordre viendra bientôt. Sincères amitiés de Hambourg Olaf

—— Olaf Kühnhold

Salut Natalie. Il était parfait, j'attachent quelques images pour votre référence. Et je t'envoie des 2 prochains projets pour économiser. Merci beaucoup encore

—— Sebastian Toplisek

Kevin, Merci, ils ont été parfaitement faits, et fonctionnent bien. Comme promis, voici les liens pour mon dernier projet, utilisant le PCBs que vous avez fabriqué pour moi : Cordialement, Daniel

—— Daniel Ford

Je suis en ligne une discussion en ligne

PLX-8 PCB 20mil 0.6mm cartes de circuits imprimés à double face

TLX-8 PCB 20mil 0.6mm Double-Sided Printed Circuit Boards
TLX-8 PCB 20mil 0.6mm Double-Sided Printed Circuit Boards

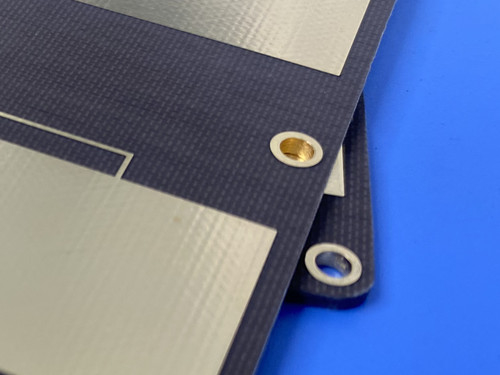

Image Grand :  PLX-8 PCB 20mil 0.6mm cartes de circuits imprimés à double face

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: Taconic TLX-8 Core - 0,508 mm (20 mil) Nombre de couches: 2-layer
Taille des PCB: 190 mm x 150 mm = 39Types = 39PCS, +/- 0,15 mm Épaisseur des PCB: 0,6 millimètres
Finition de surface: Nickel électroless Palladium électroless et or par immersion (ENEPIG) Masque de soudure: Je ne veux pas.
Mettre en évidence:

Carte PCB double face

,

0.6 mm de PCB

,

20 millilitres PCB

Nous sommes ravis de vous présenter notre PCB à 2 couches, fabriqué à partir de Taconic TLX-8. Cette carte de circuit imprimé avancée est conçue pour répondre aux exigences rigoureuses des applications RF haute performance.Dans cet articleDans cet article, nous explorerons les détails de construction, les propriétés des matériaux, les caractéristiques et les applications de ce produit exceptionnel.



Détails de la construction des PCB

Notre PCB à deux couches possède les spécifications suivantes:



- Matériau de base: TLX-8, un stratifié en fibre de verre PTFE de haute performance idéal pour les applications RF.


- Nombre de couches: 2 couches, offrant un équilibre optimal de taille et de performance.


- Dimensions du panneau: 190 mm x 150 mm avec une tolérance de +/- 0,15 mm, permettant une fabrication et une intégration précises.


- Trace/Espace minimum: 4/5 mils, pour accueillir des circuits denses essentiels à l'électronique moderne.


- Taille minimale du trou: 0,25 mm, ce qui permet l'intégration de petits composants.


- Épaisseur de la planche finie: 0,6 mm, assurant un profil léger.


- Poids du cuivre fini: 1 oz (1,4 mil) sur les couches extérieures, fournissant une connectivité robuste.


- Via épaisseur de revêtement: 20 μm, améliorant la fiabilité et les performances.


- Finition de surface: nickel sans électro, palladium sans électro et or d'immersion (ENEPIG), assurant une excellente soudabilité et une résistance à la corrosion.


- Filtres à soie et masques de soudure: aucun n'a été appliqué, ce qui permet une flexibilité maximale de la conception.


- Épreuves électriques: toutes les planches sont soumises à des essais électriques à 100% avant expédition pour garantir leur fiabilité.



Le dépôt de PCB

L'empilement de notre PCB à 2 couches est constitué de:



- Couche de cuivre 1: 35 μm
- Taconic TLX-8 Core: 0,508 mm (20 mil)
- Couche de cuivre 2: 35 μm



Cette configuration optimise les performances électriques, ce qui la rend adaptée aux applications à haute fréquence.



PLX-8 PCB 20mil 0.6mm cartes de circuits imprimés à double face 0



Les informations sur les matériaux: Taconic TLX-8



Vue d'ensemble du TLX-8

Taconic TLX-8 est un stratifié en fibre de verre PTFE connu pour sa fiabilité dans un large éventail d'applications RF.Sa polyvalence est due à la disponibilité de différentes épaisseurs et options de revêtement en cuivre, ce qui le rend adapté aux conceptions de micro-ondes à faible nombre de couches.



- Résistance au rampage: idéal pour les applications soumises à des niveaux élevés de vibrations, comme les lancements spatiaux.


- Exposition à haute température: Convient pour une utilisation dans des modules moteurs.


- Résistance aux rayonnements: efficace pour les composants utilisés dans les applications spatiales.


- Résistance aux environnements extrêmes: conçu pour résister aux conditions en mer et en vol.



Avantages du TLX-8

1Excellentes valeurs PIM: atteindre des niveaux inférieurs à -160 dBc, essentiels pour les performances RF.


2Propriétés mécaniques et thermiques: caractéristiques robustes qui résistent à des conditions extrêmes.


3. Dk faible et stable: garantit une perte de signal minimale, essentielle pour les applications RF.


4Stable dimensionnellement: Maintient l'intégrité structurelle au fil du temps.


5Faible absorption d'humidité: protège contre les facteurs environnementaux.



Applications typiques

Notre PCB à 2 couches est parfaitement adapté à diverses applications, notamment:



- Systèmes radar: essentiels pour un suivi et une détection précis.


- Les communications mobiles: soutien aux technologies de pointe des télécommunications.


- Équipement d'essai micro-ondes: idéal pour tester les composants RF.


- Dispositifs de transmission par micro-ondes: facilitant une transmission efficace du signal.


- Coupleurs, séparateurs et amplificateurs: composants clés de la gestion des signaux RF.


Parfait pour les applications à haute fréquence.



Conclusion

En conclusion, notre PCB à deux couches fabriqué à partir de Taconic TLX-8 avec une finition de surface ENEPIG montre le sommet de la technologie des PCB.une construction robuste, et adaptabilité à des applications exigeantes, ce PCB est conçu pour répondre aux besoins de diverses industries, des télécommunications à l'aérospatiale.

En choisissant notre PCB, vous optez pour la fiabilité, les performances et l'innovation.



Pour toute question ou commande, veuillez contacter notre équipe commerciale dès aujourd'hui!
