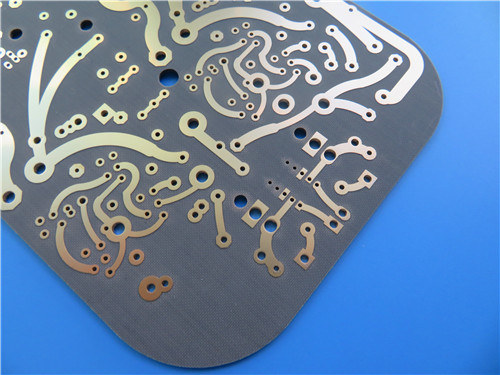

F4BM220 PCB à double face 0,8 mm Substrate immersion or

Nous sommes ravis de vous présenter notre nouveau PCB: un PCB à haute performance et double face construit autour du laminat exceptionnel F4BM220.C'est une solution méticuleusement conçue pour répondre aux demandes toujours plus élevées de RF., micro-ondes et applications numériques à grande vitesse.

Le cœur de la question: le stratifié F4BM220

Les performances de ce PCB sont basées sur le stratifié F4BM220 de Wangling, qui représente une avancée significative par rapport aux stratifiés traditionnels à base de PTFE.Il est fabriqué par un procédé précis de combinaison de tissu en fibre de verreLe résultat est un stratifié aux caractéristiques électriques supérieures, notamment:

Moins de perte diélectrique: minimiser l'atténuation du signal et maximiser l'efficacité du transfert de puissance. Ceci est crucial pour les applications sensibles aux RF et aux micro-ondes.001 à 10 GHz assure une dégradation minimale du signal.

Résistance à l'isolation accrue: amélioration de la fiabilité et prévention des fuites de signal, même dans des environnements exigeants.

Stabilité améliorée: Maintenir des performances constantes sur une large gamme de températures et de fréquences.

Ce qui distingue vraiment le F4BM220 est le contrôle méticuleux de ses propriétés diélectriques.04 à 10 GHzCe contrôle précis permet une correspondance précise de l'impédance et un comportement de circuit prévisible, simplifiant le processus de conception et améliorant les performances globales du système.

En outre, le matériau présente une excellente stabilité dimensionnelle, caractérisée par de faibles valeurs de CTE (25 ppm/°C sur l'axe x, 34 ppm/°C sur l'axe y,et 240 ppm/°C sur l'axe z de -55°C à 288°C) et un faible coefficient thermique de Dk (-142 ppm/°C de -55°C à 150°C)Cela garantit que le PCB conserve son intégrité structurelle et ses performances électriques même sous des variations de température extrêmes.

L'excellence dans la construction et la fabrication

Au-delà du matériau de base supérieur, ce PCB bénéficie d'une conception et d'un processus de fabrication soigneusement optimisés:

Capacités de ligne fine: Avec une trace minimale de 5/5 mils et une taille minimale de trou de 0,25 mm, ce PCB permet des mises en page de circuits denses et complexes,permettant une miniaturisation et une fonctionnalité accrue.

Construction robuste: la construction double face avec un poids de cuivre de 1 oz (1,4 mil) sur les couches extérieures offre une excellente capacité de transport de courant et une intégrité du signal.

Finition dorée par immersion: La finition de surface en or par immersion garantit une excellente soudabilité, une résistance à la corrosion et une fiabilité à long terme.

Test électrique à 100%: chaque PCB est soumis à des tests électriques rigoureux pour garantir ses performances et son adhésion aux spécifications.

Conformité IPC-Classe 2: Fabriqué selon les normes IPC-Classe 2, garantissant une qualité et une fiabilité élevées.

Applications typiques:

Systèmes à micro-ondes, RF et radar

Transformateurs de phase

Parties de puissance, couples et combinateurs

Réseaux d'aliments

Antennes sensibles à la phase, antennes à réseau phasé

Communication par satellite

Antennes de stations de base

Pourquoi choisir notre PCB F4BM220?

Dans un marché inondé d'options de PCB, notre F4BM220 PCB se distingue par ses:

Des performances sans compromis: la combinaison du stratifié F4BM220, de la conception optimisée et de la fabrication précise offre des performances électriques et mécaniques exceptionnelles.

Fiabilité: Conçu selon les normes IPC-Classe-2 et rigoureusement testé, ce PCB garantit une fiabilité à long terme et des performances constantes.

Coût-efficacité: tout en utilisant des matériaux de qualité supérieure, nos processus de fabrication efficaces nous permettent d'offrir ce PCB à un prix compétitif.

Disponibilité mondiale: Nous offrons une disponibilité mondiale, ce qui garantit que vous pouvez accéder à cette technologie de pointe quel que soit votre emplacement.

L'avenir des PCB à haute fréquence

Le PCB F4BM220 représente une avancée significative dans la technologie des PCB, permettant aux ingénieurs de concevoir et de construire des circuits imprimés fiables,et des solutions rentables pour un large éventail d'applications.

Contactez notre équipe commerciale dès aujourd'hui pour discuter de vos besoins spécifiques et découvrez comment cette technologie de pointe peut être bénéfique pour votre prochain projet.Nous sommes convaincus que vous serez impressionné par les performances et la valeur de notre nouveau F4BM220 PCB.
