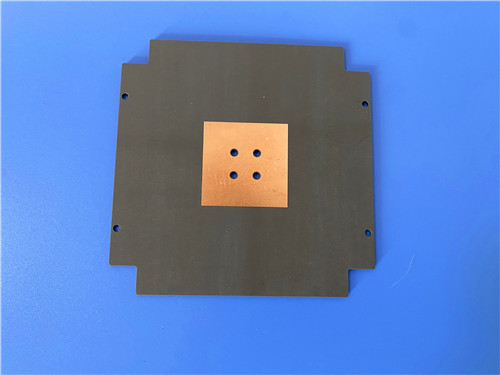

F4BTMS1000 PCB à double face d'une épaisseur de 1,905 mm

Le PCB à 2 couches F4BTMS1000 se distingue comme une solution de pointe spécialement conçue pour les applications dans les technologies aérospatiales, micro-ondes et RF.

Construction et spécifications des PCB

Composition du matériau

Ce PCB est fabriqué à partir de matériau F4BTMS1000 de haute qualité, une formulation avancée qui combine de la résine de polytétrafluoroéthylène avec une quantité significative de céramique et de fibres de verre ultra-minces.Cette composition de matériau innovante améliore considérablement les propriétés diélectriques du PCB, la stabilité thermique et la performance globale.

Spécifications techniques

- Nombre de couches: 2 couches
- Dimensions du tableau: 349 mm x 361 mm (± 0,15 mm)
- Trace minimale / espace: 8/7 millilitres
- Taille minimale du trou: 0,3 mm
- Épaisseur de la planche finie: 2,0 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or en immersion
- Test électrique: test électrique à 100% avant expédition

Le dépôt de PCB

L'empilement de ce PCB est constitué de:

- Couche de cuivre 1: 35 μm
- F4BTMS1000 Corée: 1.905 mm (75 mils)
- Couche de cuivre 2: 35 μm

Cette structure permet une conductivité optimale et une gestion thermique, ce qui la rend adaptée aux applications à haute fréquence.

Avantages en matière de performance

Propriétés diélectriques améliorées

Le F4BTMS1000 possède une constante diélectrique (Dk) de 10,2 à 10 GHz, avec un faible facteur de dissipation de 0,0020 à 10 GHz.ce qui rend le PCB idéal pour les applications micro-ondes et RF où le maintien de l'intégrité du signal est primordial.

Stabilité thermique et conductivité

Avec une conductivité thermique de 0,81 W/mk et un faible coefficient de dilatation thermique, le F4BTMS1000 gère efficacement la dissipation de chaleur.Ceci est essentiel dans les environnements où des fluctuations de température se produisent, assurant des performances et une fiabilité constantes.

Résistance à l'humidité

Le faible taux d'absorption de l'humidité de 0,03% améliore la durabilité du PCB, le rendant adapté à une utilisation dans des environnements difficiles où l'humidité et l'humidité peuvent compromettre les performances.

Des normes de qualité rigoureuses

Fabriqué selon les normes IPC-Classe-2, le PCB F4BTMS1000 garantit une fiabilité et une qualité élevées.s'assurer que chaque unité respecte des spécifications de performance strictes.

Applications

Le PCB F4BTMS1000 est polyvalent et peut être utilisé dans une variété d'applications avancées, notamment:

- Équipement aérospatial: idéal pour les systèmes nécessitant une fiabilité et des performances élevées dans des conditions extrêmes.

- Micro-ondes et technologies RF: parfaites pour les applications où l'intégrité du signal est cruciale.

- Systèmes de radars militaires: conçus pour répondre aux spécifications exigeantes des applications de défense.

- Antennes à réseau phasé: adaptées aux systèmes de communications et de radar avancés.

Conclusion

Le PCB F4BTMS1000 représente une avancée significative dans la technologie des PCB, combinant des matériaux et une construction supérieurs avec des normes de qualité rigoureuses.Ses excellentes propriétés électriques et thermiques en font une option attrayante pour les professionnels de l'aérospatialeQue vous conceviez des systèmes de communication de pointe ou des équipements aérospatiaux, le F4BTMS1000 est conçu pour répondre à vos exigences les plus exigeantes.
