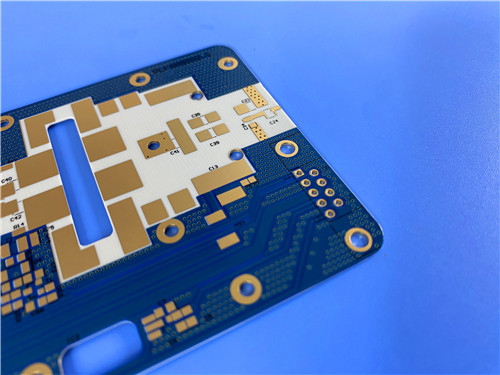

RF-60A PCB 2 couches 25 mil épaisseur noire écran de soie immersion or

Cette carte de circuit imprimé (PCB) haute performance est conçue pour répondre aux exigences rigoureuses d'une variété d'applications haute fréquence, garantissant fiabilité et précision.

Comprendre le matériau RF-60A

Le RF-60A fait partie de la famille estimée ORCER de Taconic, reconnue pour sa construction exceptionnelle en stratifié organique-céramique. Ce matériau est fabriqué avec un renfort en verre tissé, ce qui améliore la stabilité dimensionnelle et la résistance à la flexion, le rendant idéal pour les applications électroniques exigeantes. La formulation innovante du RF-60A se traduit par une faible absorption d'humidité et des propriétés électriques uniformes, établissant une référence en matière de fiabilité dans des environnements difficiles.

Propriétés clés du RF-60A

Les caractéristiques robustes du RF-60A en font un matériau privilégié pour les applications haute fréquence :

- Constante diélectrique (Dk) : 6,15 à 10 GHz. Cette faible Dk permet une perte de signal minimale et une amélioration des performances dans les applications RF.
- Facteur de dissipation : 0,0038 à 10 GHz/23 °C. Ce faible facteur de dissipation garantit une transmission efficace du signal avec une génération de chaleur réduite.
- Absorption d'humidité : 0,02 %. Le faible taux d'absorption d'humidité contribue à une fiabilité accrue dans les environnements humides.
- Conductivité thermique : 0,4 W/MK. Cette propriété facilite une dissipation thermique efficace, cruciale pour les applications haute puissance.


- CTE (Coefficient de dilatation thermique) :
- Axe X : 9 ppm/°C
- Axe Y : 8 ppm/°C
- Axe Z : 69 ppm/°C


- Propriétés de dégazage : 0,02 % TML, 0,01 % WVR. Ces caractéristiques rendent le RF-60A adapté aux applications à espace limité.

Ces propriétés garantissent que le PCB RF-60A maintient l'intégrité des performances, même dans des conditions extrêmes, ce qui est essentiel pour les applications dans l'aérospatiale, les télécommunications et les dispositifs médicaux.

Spécifications détaillées du PCB

Ce PCB présente une construction rigide à 2 couches sophistiquée qui optimise les performances pour les applications haute fréquence. Vous trouverez ci-dessous les spécifications précises qui définissent ses capacités :

Spécifications techniques

- Matériau de base : RF-60A
- Nombre de couches : 2 couches, offrant un équilibre entre complexité et efficacité.
- Dimensions de la carte : 65 mm x 14 mm (±0,15 mm), permettant des conceptions compactes sans sacrifier la fonctionnalité.
- Trace/espace minimum : 4/6 mils, facilitant les conceptions de circuits complexes.
- Taille minimale des trous : 0,3 mm, pouvant accueillir divers composants électroniques.
- Épaisseur de la carte finie : 0,7 mm, garantissant durabilité et fiabilité.
- Poids du cuivre fini : 1 oz (1,4 mils) sur les couches externes, offrant des connexions électriques robustes.
- Épaisseur du placage des vias : 20 µm, améliorant la durabilité des connexions entre les couches.
- Finition de surface : Or d'immersion, assurant une excellente soudabilité et résistance à la corrosion.
- Sérigraphie supérieure : Noire, fournissant une identification claire des composants.
- Masque de soudure supérieur : Bleu, contribuant à la conception esthétique et fonctionnelle.
- Tests électriques : 100 % testés avant expédition, assurant l'assurance qualité.
- Disponibilité mondiale : Oui, ce qui le rend accessible aux fabricants du monde entier.

Structure de la pile de PCB

La pile du PCB RF-60A se compose de :

- Couche de cuivre 1 : 35 µm, assurant une transmission efficace du signal.
- Diélectrique RF-60A : 0,635 mm (25 mils), fournissant une isolation et une stabilité essentielles.
- Couche de cuivre 2 : 35 µm, permettant des configurations de circuits complexes.

Cette configuration soigneusement conçue garantit des performances et une fiabilité optimales, en particulier dans les applications haute fréquence.

Applications dans l'industrie

Le PCB RF-60A est bien adapté à diverses applications haute fréquence, notamment :

Amplificateurs de puissance : utilisés dans les systèmes de communication où la force du signal est essentielle.

Filtres et coupleurs : essentiels pour le traitement et le routage des signaux dans les circuits RF.

Antennes miniaturisées : idéales pour les conceptions compactes dans les appareils de communication modernes.

Composants passifs : tels que les condensateurs et les résistances, où la stabilité et la fiabilité sont primordiales.

Conformité et durabilité

Le PCB RF-60A est conforme aux normes IPC-Class-2, garantissant qu'il répond aux normes de fabrication de haute qualité. De plus, il est conforme aux directives RoHS et DEEE, ce qui témoigne d'un engagement en faveur de la durabilité environnementale et des pratiques de fabrication responsables. Cette conformité garantit non seulement la sécurité des utilisateurs finaux, mais s'aligne également sur les efforts mondiaux visant à minimiser les déchets électroniques.

Conclusion
Avec son matériau RF-60A avancé, sa haute précision et sa conception robuste, le PCB rigide à 2 couches est positionné comme la solution parfaite pour votre prochain projet électronique. Une qualité et une fiabilité supérieures sont offertes, adaptées aux applications haute fréquence !

Pour toute demande de renseignements ou pour passer une commande, veuillez contacter notre équipe de vente dédiée.
