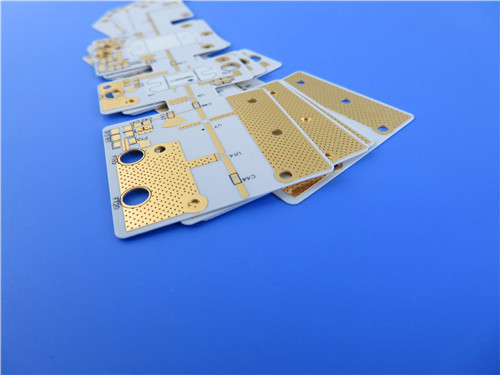

RO3003 PCB 2 couches sur stratifié Rogers 10mil Finition Or par immersion

Présentation d'un PCB haute performance construit à partir du matériau Rogers RO3003, conçu spécifiquement pour les applications RF et micro-ondes avancées. Avec des dimensions de 45 mm x 44,5 mm, ce PCB compact offre une fiabilité et une intégrité du signal exceptionnelles, ce qui en fait un choix idéal pour les technologies de pointe, notamment le radar automobile et l'infrastructure sans fil 5G.

Comprendre le matériau Rogers RO3003

Le Rogers RO3003 est un composite PTFE chargé de céramique connu pour ses propriétés électriques et thermiques exceptionnelles, ce qui le rend idéal pour les applications commerciales de micro-ondes et de RF. Le matériau présente une excellente stabilité de la constante diélectrique (Dk) sur diverses températures et fréquences, éliminant le changement brusque de Dk généralement observé dans les matériaux en verre PTFE. Cette caractéristique est cruciale dans des applications telles que le radar automobile, les systèmes avancés d'aide à la conduite (ADAS) et l'infrastructure sans fil 5G, où des performances constantes sont primordiales.

Principales propriétés du matériau
- Constante diélectrique : 3 ± 0,04 à 10 GHz/23°C
- Facteur de dissipation : 0,001 à 10 GHz/23°C
- Conductivité thermique : 0,5 W/mK
- Absorption d'humidité : 0,04 %
- Coefficient de dilatation thermique : -55 à 288 °C avec de faibles coefficients de dilatation dans les axes X, Y et Z

Détails de la construction
Ce PCB à 2 couches présente une construction rigide avec les spécifications suivantes :

- Matériau de base : Rogers RO3003
- Nombre de couches : 2
- Dimensions de la carte : 45 mm x 44,5 mm
- Épaisseur de la carte finie : 0,3 mm
- Poids du cuivre fini : 1 oz (1,4 mils) sur les couches externes
- Trace/espace minimum : 4/4 mils
- Taille minimale des trous : 0,3 mm (pas de vias borgnes)
- Épaisseur du placage des vias : 20 μm
- Finition de surface : Or d'immersion
- Sérigraphie : Noir sur le dessus ; pas de sérigraphie sur le dessous

Avantages de notre PCB RO3003

1. Performances haute fréquence
La faible perte diélectrique du matériau RO3003 permet au PCB de fonctionner efficacement dans les applications haute fréquence, atteignant jusqu'à 77 GHz. Cela en fait un excellent choix pour les applications RF où l'intégrité du signal est essentielle.

2. Stabilité thermique
Avec une conductivité thermique de 0,5 W/mK et un Td supérieur à 500°C, notre PCB peut résister à des températures extrêmes sans compromettre les performances. Ceci est essentiel pour les applications qui subissent des conditions thermiques fluctuantes.

3. Stabilité dimensionnelle
Le faible coefficient de dilatation dans le plan du matériau garantit que le PCB maintient son intégrité et ses performances même avec les changements de température. Cette fiabilité est cruciale pour les assemblages montés en surface qui sont sensibles aux variations thermiques.

4. Fabrication rentable
Notre PCB est conçu pour la fabrication en volume, offrant des prix de stratifiés économiques tout en maintenant des normes élevées de qualité et de fiabilité. Cela en fait un choix attrayant pour les entreprises qui cherchent à développer leur production sans sacrifier les performances.

Applications typiques

Le PCB Rogers RO3003 est polyvalent et adapté à diverses applications, notamment :

- Systèmes radar automobiles : Essentiels pour les systèmes avancés d'aide à la conduite et les technologies d'évitement des collisions.

- Antennes GPS : Fournissant un suivi précis de la localisation dans divers appareils.

- Télécommunications cellulaires : Prenant en charge les amplificateurs de puissance et les antennes pour des réseaux de communication robustes.

- Communication sans fil : Idéal pour les antennes patch et autres technologies sans fil.

- Satellites de diffusion directe : Assurant une transmission fiable du signal pour les communications par satellite.

- Compteurs de télérelève : Facilitant la collecte efficace de données dans les services publics.

- Fonds de panier d'alimentation : Prenant en charge la distribution d'alimentation dans les systèmes électroniques complexes.

Conclusion

Alors que les industries continuent de progresser vers des fréquences plus élevées et des applications plus complexes, le PCB Rogers RO3003 est à la pointe de la technologie des PCB. Combinant des matériaux haute performance avec une construction méticuleuse, ce PCB offre une fiabilité et une efficacité inégalées dans une conception compacte.

Pour toute demande de renseignements ou pour passer une commande, veuillez contacter notre équipe commerciale. Laissez-nous vous aider à atteindre vos objectifs de performances haute fréquence avec nos solutions de PCB.
