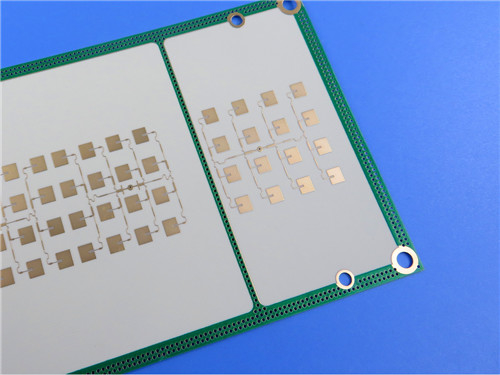

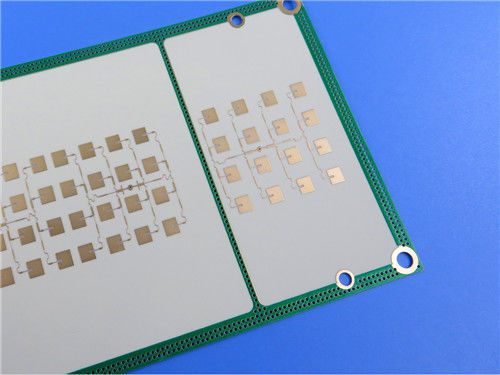

RO4830 Plus PCB à double face 5 mil épaisseur nickel électroless immersion or

Présentation de notre PCB avancé à 2 couches, méticuleusement fabriqué à partir du matériau RO4830 Plus, conçu spécifiquement pour les applications à ondes millimétriques haute performance. Avec des dimensions de 45 mm x 55 mm, ce PCB est conçu pour la précision, ce qui en fait un choix idéal pour les capteurs radar automobiles et autres applications RF fonctionnant dans la gamme de fréquences 76-81 GHz.

Introduction au RO4830 Plus
Le RO4830 Plus est un stratifié thermodurcissable qui représente les dernières avancées en matière de matériaux diélectriques. Sa composition unique est adaptée aux applications à ondes millimétriques rentables, ce qui en fait un choix privilégié pour les concepteurs RF. Ce stratifié est sans fibre de verre tissée, ce qui améliore ses caractéristiques de performance, notamment en termes de perte d'insertion et de stabilité diélectrique.

Principales propriétés des matériaux
- Constante diélectrique : Environ 3,03 à 77 GHz, offrant des performances électriques stables.


- Facteur de dissipation : Un impressionnant 0,0015 à 10 GHz, garantissant une perte de signal minimale.


- Coefficient thermique de DK : -54 ppm/°C, maintenant les performances sur une large plage de températures.


- Température de transition vitreuse (Tg) : 285 °C, permettant des applications à haute température.


- Absorption d'humidité : Faible à 0,02 %, assurant la fiabilité dans diverses conditions environnementales.

Spécifications du PCB
Ce PCB présente une construction avec les spécifications suivantes :

- Matériau de base : Stratifié thermodurcissable RO4830 Plus
- Nombre de couches : 2 couches
- Dimensions de la carte : 45 mm x 55 mm, avec une tolérance de +/- 0,15 mm
- Épaisseur de la carte finie : 0,2 mm
- Poids du cuivre fini : 1 oz (1,4 mils) sur les couches externes
- Trace/espace minimum : 4/5 mils, permettant des conceptions de circuits complexes.
- Taille minimale des trous : 0,2 mm, sans vias borgnes.
- Finition de surface : Or d'immersion au nickel autocatalytique pour une soudabilité améliorée.
- Masques de soudure : Vert sur le dessus ; pas de masque de soudure sur le dessous.
- Sérigraphie : Aucune des deux côtés.

Configuration de l'empilage
- Couche de cuivre 1 : 35 μm
- Noyau RO4830 Plus : 5 mil (0,127 mm)
- Couche de cuivre 2 : 35 μm

Avantages du PCB RO4830 Plus

1. Performances supérieures à haute fréquence
Le stratifié RO4830 Plus est optimisé pour un fonctionnement à 77 GHz, offrant une faible perte d'insertion de seulement 1,5 dB/pouce, ce qui le rend idéal pour les applications de communication et de radar à haute fréquence.

2. Stabilité thermique améliorée
Avec une Tg de 285 °C, ce PCB peut résister à des températures élevées, assurant la fiabilité dans des environnements exigeants. Sa faible absorption d'humidité améliore encore sa durabilité.

3. Fabrication rentable
La conception innovante du PCB RO4830 Plus permet une production rentable tout en maintenant des normes de performance de haute qualité. Ceci est particulièrement bénéfique pour les entreprises qui cherchent à développer leur production sans compromettre la qualité.

4. Excellentes performances de perçage
L'absence de fibre de verre tissée dans le stratifié améliore les capacités de perçage laser, permettant des processus de fabrication précis et efficaces.

5. Responsabilité environnementale
Le PCB RO4830 Plus est sans PFAS et conforme aux normes de développement durable modernes, ce qui en fait un choix responsable pour les fabricants soucieux de l'environnement.

Applications

Le PCB RO4830 Plus est polyvalent, adapté à un large éventail d'applications, notamment :

- Capteurs radar automobiles : Essentiels pour les systèmes avancés d'aide à la conduite (ADAS) et les technologies d'évitement des collisions.

- Antennes patch : Optimisées pour les applications radar à ondes millimétriques.

- Réseaux d'alimentation RF : Supportant les antennes à guide d'ondes pour une communication améliorée.

- Conceptions radar multi-puces : Servant de couche de fréquence intermédiaire (IF) RF, facilitant les fonctionnalités radar complexes.

Conclusion

Alors que les industries se dirigent vers des fréquences plus élevées et des applications plus complexes, le PCB RO4830 Plus se positionne comme un leader dans le domaine des PCB haute performance. Ses propriétés matérielles avancées, combinées à une ingénierie précise, offrent une fiabilité et des performances inégalées dans des conceptions compactes.

Pour les entreprises qui cherchent à innover dans le domaine de la technologie des ondes millimétriques, notre PCB RO4830 Plus offre une solution convaincante. Pour toute demande de renseignements ou pour passer une commande, veuillez contacter notre équipe commerciale. Associez-vous à nous pour exploiter les capacités de pointe du PCB RO4830 Plus et faire progresser votre technologie.
