Nombre De Pièces: | 1 PCS |
Prix: | USD9.99-99.99/PCS |
Emballage Standard: | Sacs à vide + cartons |
Période De Livraison: | 8 à 9 jours ouvrables |
Méthode De Paiement: | T/T |
Capacité D'approvisionnement: | 5000 pièces par mois |

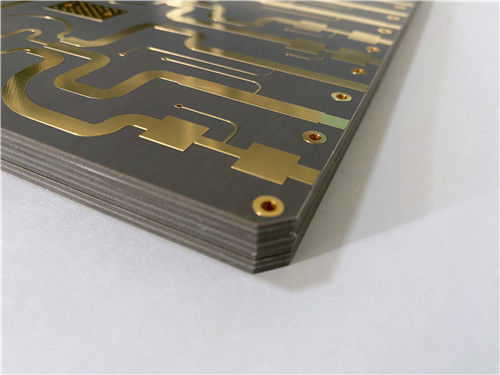

Présentation du PCB à double face TP1020, une carte de circuit imprimé haute performance conçue pour des applications avancées dans des environnements à haute fréquence.ce PCB est conçu pour une fiabilité et des performances diélectriques optimales, ce qui le rend idéal pour les circuits électroniques complexes.
Le matériau TP1020 est une composition thermoplastique unique, intégrant de la céramique avec de la résine d'oxyde de polyphényléne (PPO).Le TP1020 offre des performances diélectriques et une stabilité supérieuresL'absence de fibre de verre permet une surface plus lisse, améliorant l'intégrité du signal et réduisant les pertes, ce qui est essentiel pour les applications à haute fréquence.
Principales propriétés du TP1020
- Constante diélectrique (Dk): réglable dans la plage de 3 à 25, avec une valeur standard de 10,2±0,2 à 10 GHz..
- Facteur de dissipation faible: avec un facteur de dissipation de 0,0012 à 10 GHz, le TP1020 minimise les pertes d'énergie, améliorant ainsi l'efficacité globale.
- Stabilité thermique: le matériau présente un faible coefficient thermique de constante diélectrique (TCDK) de -40 ppm/°C, assurant ainsi une performance stable sur une large plage de températures (-55°C à 150°C).
Spécifications techniques
Le PCB TP1020 est méticuleusement conçu selon les spécifications suivantes:
- Nombre de couches: double face
- Dimensions du tableau: 129 mm x 129 mm (± 0,15 mm)
- Trace/Espace minimum: 5/8 millilitres, permettant des conceptions densément emballées.
- Taille minimale du trou: 0,7 mm, pouvant accueillir différents types de composants.
- Épaisseur de la planche finie: 6,0 mm pour assurer sa durabilité.
- Finition de surface: or d'immersion en nickel sans électro (ENIG) pour une excellente soudabilité et résistance à la corrosion.
- Épreuves électriques: chaque panneau est soumis à un essai électrique à 100% avant expédition, assurant ainsi l'assurance de la qualité.
Paramètre technique du produit | Modèles de produits et feuille de données | |||||||||||||||
Caractéristiques du produit | Conditions d'essai | Unité | TP TP-1 TP-2 | |||||||||||||
Constante diélectrique | Lorsque la constante diélectrique est ≤ 11, la condition d'essai est de 10 GHz. Lorsque la constante diélectrique est > 11, la condition d'essai est de 5 GHz. |
/ | 3.0 ± 0.06 | 40,4 ± 0.09 | 6.0 ± 0.12 | |||||||||||
6.15 ± 0.12 | 9.2 ± 0.18 | 90,6 ± 0.19 | ||||||||||||||
10.2 ± 0.2 | 11.0 ± 0.022 | 16.0 ± 0.4 | ||||||||||||||
20.0 ± 0.8 | 22.0 ± 0.88 | 250,0 ± 1.0 | ||||||||||||||
La constante diélectrique peut être personnalisée dans la plage de 3,0 à 25. | ||||||||||||||||
Tolérance constante diélectrique | Constante diélectrique 3,0110 | / | ± 2% | |||||||||||||
Constante diélectrique 11,1 ̇16.0 | / | ± 2,5% | ||||||||||||||
Constante diélectrique 16,1 ̊25.0 | / | ± 4% | ||||||||||||||
Tangente de perte | Tangente de perte 3,0 à 9.5 | 10 GHz | / | 0.0010 | ||||||||||||
Tangente de perte 9,6 ‰ 11.0 | 10 GHz | / | 0.0012 | |||||||||||||
Tangente de perte 11,1 ¢ 16.0 | 5 GHz | / | 0.0015 | |||||||||||||
Tangente de perte 16.1 ¢ 25.0 | 5 GHz | / | 0.0020 ¢ 0.0025 | |||||||||||||
Coefficient de température constante diélectrique | Constante diélectrique 3,0 95 | -55 à 150 °C | PPM/°C | - 50 ans. | ||||||||||||
Constante diélectrique 9,6 ‰ 16.0 | -55 à 150 °C | PPM/°C | - Quarante | |||||||||||||
Constante diélectrique 16,1 ̊25.0 | -55 à 150 °C | PPM/°C | - 55 ans | |||||||||||||
Résistance à la pellicule | 1 OZ État normal | N/mm | > 0,6 | |||||||||||||
1 OZ après le test d'humidité AC | N/mm | > 0,4 | ||||||||||||||
Résistance au volume | État normal à 500 V | MΩ.cm | > 1 × 109 | |||||||||||||
Résistance de surface | État normal à 500 V | MΩ | > 1 × 107 | |||||||||||||
Coefficient de dilatation thermique (XY Z) |
Constante diélectrique 3,00 ∞ 4.40 | -55 à 150 °C | PPM/°C | 60,60,70 | ||||||||||||
Constante diélectrique 4,60 ̊6.15 | -55 à 150 °C | PPM/°C | 50,50,60 | |||||||||||||
Constante diélectrique 6,16 ‰ 11.0 | -55 à 150 °C | PPM/°C | 40,40,55 | |||||||||||||
Constante diélectrique 11,1 ̇16.0 | -55 à 150 °C | PPM/°C | 40,40,50 | |||||||||||||
Constante diélectrique 16,1 ̊25.0 | -55 à 150 °C | PPM/°C | 35,35,40 | |||||||||||||
Absorption de l'eau | 20 ± 2 °C, 24 heures | % | ≤ 001 | |||||||||||||
Température de fonctionnement à long terme | Chambre à haute et basse température | °C | - 100 à 150 °C | |||||||||||||
Composition du matériau | Polyphénylèneoxyde, en céramique, couplée à une feuille de cuivre ED. | |||||||||||||||
Les données de densité et de conductivité thermique pour les matériaux ayant des constantes diélectriques différentes sont les suivantes: | ||||||||||||||||
Caractéristiques du produit | Unité | Constante diélectrique | ||||||||||||||
3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
Densité | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
Conductivité thermique | Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 |
Applications du PCB TP1020
La polyvalence du PCB TP1020 le rend adapté à un large éventail d'applications de haute technologie:
1Systèmes mondiaux de navigation par satellite: les capacités de haute fréquence et les caractéristiques de faible perte rendent le TP1020 idéal pour les systèmes de navigation de précision.
2- Systèmes de missiles: la fiabilité et les performances du PCB dans des conditions extrêmes sont cruciales pour les applications militaires où l'échec n'est pas une option.
3Technologie des fusibles: le PCB TP1020 prend en charge les circuits complexes requis pour les systèmes de fusibles modernes, assurant des mécanismes de détonation fiables.
4. Antennes miniaturisées: Grâce à sa conception compacte et à ses performances à haute fréquence, le TP1020 est parfait pour développer des antennes miniaturisées utilisées dans divers appareils de communication.
Assurance qualité
Notre engagement envers la qualité se reflète dans le respect de la norme IPC-Classe 2 pour le PCB TP1020.s'assurer qu'ils répondent aux critères de performance et de fiabilité de l'industrieLe test électrique à 100% garantit que chaque PCB expédié est exempt de défauts, offrant ainsi une tranquillité d'esprit à nos clients.
Conclusion
Le PCB double face TP1020 est plus qu'un simple circuit imprimé; c'est une solution haute performance qui répond aux exigences rigoureuses de l'électronique moderne.Avec ses propriétés matérielles avancées et son ingénierie précise, TP1020 PCB est prêt à élever vos projets à de nouveaux sommets.
Alors que nous continuons à innover et à élargir notre offre, nous vous invitons à explorer le potentiel du PCB TP1020 pour votre prochain projet.S'il vous plaît contacter notre équipe de vente ou visitez notre site Web.
