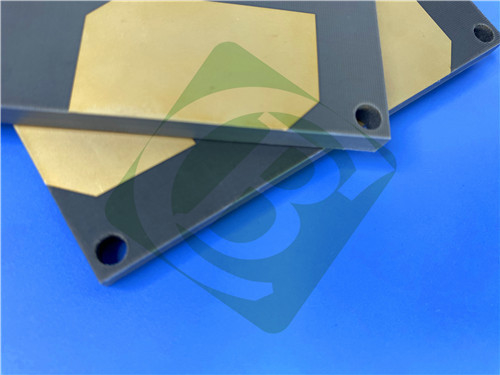

Dans le paysage électronique actuel, en constante évolution, la demande de cartes de circuits imprimés (CCIs) haute performance est au plus haut. Notre CCI double face, construite à partir du matériau F4BM220, se distingue comme un choix de premier ordre pour une variété d'applications, offrant des propriétés thermiques et électriques remarquables.
Sélection du matériau : F4BM220
Au cœur de cette CCI double face se trouve le F4BM220, un stratifié haute performance connu pour ses caractéristiques électriques supérieures. Ce matériau est conçu grâce à un processus méticuleux qui combine du tissu de fibre de verre avec de la résine de polytétrafluoroéthylène (PTFE), ce qui donne un produit qui surpasse les matériaux FR-4 traditionnels.
Principales caractéristiques du F4BM220 :
- Constante diélectrique (Dk) : 2,2±0,04 à 10 GHz, garantissant une perte de signal minimale, ce qui est crucial pour les applications haute fréquence.
- Facteur de dissipation : 0,001 à 10 GHz, contribuant à une efficacité plus élevée et à une meilleure intégrité du signal.
- Performance thermique : Avec un CTE de 25 ppm/°C sur l'axe X et de 34 ppm/°C sur l'axe Y, le F4BM220 maintient une stabilité dimensionnelle sur des températures variables.
- Absorption d'humidité : Moins de 0,08 %, ce qui améliore la fiabilité dans des conditions humides.
- Indice d'inflammabilité : UL-94 V0, garantissant la conformité aux normes de sécurité.
| Paramètre |
Spécification |
| Matériau de base |
F4BM220 |
| Nombre de couches |
Double face |
| Dimensions de la carte |
90 mm x 90 mm ± 0,15 mm |
| Trace/espace minimum |
10/10 mils |
| Taille minimale des trous |
0,7 mm |
| Via aveugles |
Non |
| Épaisseur de la carte finie |
6,1 mm |
| Poids Cu fini |
1 oz (1,4 mils) couches externes |
| Épaisseur du placage des vias |
20 μm |
| Finition de surface |
Or par immersion |
| Sérigraphie supérieure |
Non |
| Sérigraphie inférieure |
Non |
| Masque de soudure supérieur |
Non |
| Masque de soudure inférieur |
Non |
Configuration de l'empilage
L'empilage de notre CCI est conçu pour optimiser les performances :
- Couche de cuivre 1 : 35 μm
- Noyau F4BM220 : 6,0 mm
- Couche de cuivre 2 : 35 μm
Cette configuration assure des connexions électriques robustes et une gestion thermique, essentielles pour les appareils électroniques modernes.
Assurance qualité
Chaque CCI est soumise à un test électrique à 100 % avant expédition, garantissant qu'elle répond aux normes rigoureuses de l'IPC-Class-2. Cet engagement envers la qualité garantit que chaque carte fonctionne de manière fiable dans des applications exigeantes.
Applications typiques
La polyvalence de cette CCI double face la rend idéale pour diverses applications haute fréquence, notamment :
- Systèmes micro-ondes et RF : Parfait pour les applications qui nécessitent précision et fiabilité.
- Déphaseurs : Essentiels pour contrôler la phase du signal dans les systèmes de communication avancés.
- Diviseurs et coupleurs de puissance : Utilisés dans la distribution de signaux RF, assurant des performances constantes.
- Réseaux d'alimentation : Cruciaux pour la distribution des signaux dans les systèmes d'antennes et de radars.
- Communications par satellite : Conçus pour résister aux rigueurs des environnements spatiaux.
- Antennes de stations de base : Soutenant l'épine dorsale des télécommunications modernes.
Conclusion
Investir dans cette solution de CCI avancée garantit que vos produits non seulement répondent, mais dépassent les exigences du paysage technologique actuel. Que vous soyez impliqué dans les télécommunications, l'aérospatiale ou l'électronique grand public, cette CCI est conçue pour fournir les performances dont vous avez besoin.
Pour toute demande de renseignements ou pour passer une commande, veuillez nous contacter — élevons ensemble vos solutions électroniques !
