Dans le monde dynamique de l'électronique, la demande de circuits imprimés (PCB) haute performance n'a jamais été aussi grande.est spécialement conçu pour répondre aux exigences strictes des applications RF et micro-ondes.
Sélection du matériau: Rogers RO3006
Le noyau de ce PCB est le Rogers RO3006, un matériau stratifié de pointe connu pour ses propriétés électriques et mécaniques exceptionnelles.Ce composite PTFE rempli de céramique est conçu pour les applications commerciales de micro-ondes et de RF, offrant des performances et une stabilité supérieures.
| Les biens immobiliers |
Rubriques concernant les produits |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
6.15 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
6.5 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 262 |
Z |
en ppm/°C |
10 GHz -50°Cà 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.27
0.15 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
105 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
105 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
1498
1293 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.86 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.79 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
17
17
24 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°CTGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.6 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
7.1 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Caractéristiques principales du RO3006
- Constante diélectrique (Dk): 6,15 ± 0,15 à 10 GHz et 23°C, cette Dk stable est cruciale pour maintenir l'intégrité du signal dans les applications à haute fréquence.
- Facteur de dissipation: avec un faible facteur de dissipation de 0,002 à 10 GHz, le Rogers RO3006 minimise les pertes d'énergie, ce qui le rend idéal pour une transmission efficace du signal.
- Stabilité thermique: la température de décomposition thermique (Td) dépasse 500°C, ce qui offre des performances robustes dans des environnements thermiques exigeants.
- Absorption de l'humidité: un taux d'absorption d'humidité remarquablement faible de 0,02% améliore la fiabilité du PCB dans diverses conditions environnementales.
- Coefficient d'expansion thermique (CTE): avec des axes X et Y à 17 ppm/°C et un axe Z à 24 ppm/°C, le Rogers RO3006 offre une excellente stabilité dimensionnelle.

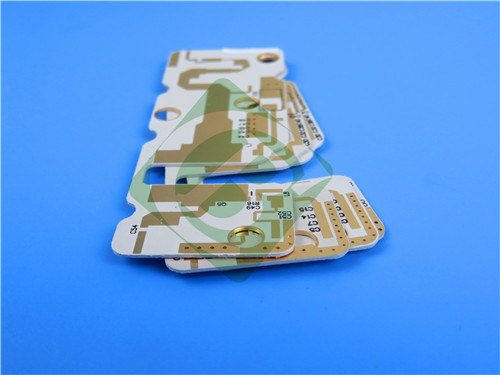

Spécifications du PCB
| Paramètre |
Spécification |
| Matériau de base |
Rubriques concernant les produits |
| Nombre de couches |
2 couches |
| Dimensions du tableau |
45.2 mm x 43,5 mm |
| Traces/espace minimaux |
5/5 millilitres |
| Taille minimale du trou |
0.2 mm |
| Les voies aveugles |
Je ne veux pas. |
| Épaisseur du panneau fini |
0.3 mm |
| Poids cu fini |
couches extérieures de 1 oz (1,4 ml) |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
Or par immersion |
| Le haut de la sérigraphie |
Blanc |
| Vêtements de soie de fond |
Je ne veux pas. |
| Masque de soudure supérieur |
Je ne veux pas. |
| Masque de soudure inférieure |
Je ne veux pas. |
Configuration de la pile
Le PCB est doté d'une pile robuste conçue pour des performances électriques optimales:
- Couche de cuivre 1: 35 μm
- Rogers RO3006 Corée: 10 mils (0,254 mm)
- Couche de cuivre 2: 35 μm
Cette configuration assure des connexions électriques efficaces et une gestion thermique stable, essentielle pour les applications à haute fréquence.
Assurance qualité
Chaque PCB est soumis à un test électrique à 100% avant expédition, ce qui garantit la conformité avec les normes IPC-Classe-2.Ce processus de test rigoureux est conçu pour garantir la fiabilité et les performances dans des environnements exigeants.
Applications typiques
La polyvalence de ce PCB le rend idéal pour diverses applications à haute fréquence, notamment:
- Applications de radars automobiles: amélioration de la sécurité des véhicules et des systèmes de navigation.
- Antennes GPS (Global Positioning Satellite): assurant un suivi précis de la localisation avec une perte de signal minimale.
- Systèmes de télécommunications cellulaires: parfaits pour les amplificateurs de puissance et les antennes, permettant une communication fiable.
- Antennes à patch pour les communications sans fil: support de la connectivité transparente pour les appareils mobiles.
- Satellites de diffusion directe: fourniture de signaux satellites de haute qualité pour le divertissement et les communications.
- Lien de données sur les réseaux câblés: faciliter une transmission efficace des données pour les réseaux câblés.
- Lecteurs de compteurs à distance: amélioration de la gestion des services publics grâce à une collecte fiable de données.
- Power Backplanes: soutient une distribution d'énergie à haute performance dans des systèmes complexes.
Conclusion
Ce circuit imprimé à deux couches avec le matériau RO3006 de Rogers représente l'avant-garde de la technologie des circuits imprimés, offrant des performances, une fiabilité et une polyvalence exceptionnelles.
Investir dans cette solution avancée de PCB garantit non seulement que vos produits répondent aux exigences de la technologie moderne, mais les positionne également pour réussir sur un marché de plus en plus concurrentiel.Pour en savoir plus ou pour passer une commande, veuillez nous contacter dès aujourd'hui! Nous allons faire passer vos solutions électroniques au niveau supérieur!
