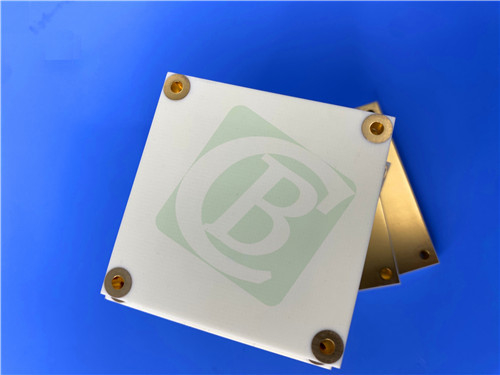

PCB RO4003C 3 couches, épaisseur 1,8 mm avec vias borgnes

Ce circuit imprimé (PCB) est une carte de circuit imprimé (PCB) haute performance à 3 couches fabriquée à partir de matériaux avancés, spécifiquement RO4003C et RO4450F. Il est conçu pour la précision et la fiabilité, répondant à des spécifications rigoureuses pour garantir des performances électriques et une stabilité mécanique optimales.

Détails du PCB

L'empilage de ce PCB rigide à 3 couches est structuré comme suit :

- Couche de cuivre 1 : 35 μm

- Noyau Rogers 4003C : 0,813 mm (32 mils)

- Couche de cuivre 2 : 35 μm

- Couche de liaison : RO4450F - 0,102 mm (4 mils)

- Noyau Rogers 4003C : 0,813 mm (32 mils)

- Couche de cuivre 3 : 35 μm

Normes de qualité et d'illustration

L'illustration fournie est au format Gerber RS-274-X, respectant les normes de qualité IPC-Class-2. Cela garantit que le PCB répond aux exigences de l'industrie en matière de fiabilité et de performances.

Disponibilité mondiale

Ce PCB haute performance est disponible dans le monde entier, ce qui le rend accessible pour diverses applications sur différents marchés.

Introduction à RO4003C

Rogers RO4003C est un matériau exclusif connu pour ses excellentes performances électriques. Il combine les avantages du PTFE/verre tissé avec la fabricabilité de l'époxy/verre, offrant une solution rentable pour les stratifiés micro-ondes. Les principales caractéristiques comprennent :

- Constante diélectrique (Dk) : 3,38 ±0,05 à 10 GHz

- Facteur de dissipation : 0,0027 à 10 GHz et 0,0021 à 2,5 GHz

- Coefficient thermique de la constante diélectrique : +40 ppm/°C

- Conductivité thermique : 0,71 W/m/°K

- Faible absorption d'humidité : 0,06 %

Les caractéristiques d'expansion thermique du matériau s'alignent étroitement sur le cuivre, ce qui facilite la qualité fiable des trous traversants plaqués.

Avantages

Rogers RO4003C offre de nombreux avantages, notamment :

- Idéal pour les constructions de cartes multicouches

- Coûts de fabrication inférieurs à ceux des matériaux standard comme le FR-4

- Conçu pour les applications sensibles aux performances et à volume élevé

- Prix compétitif, ce qui en fait un choix populaire

Applications typiques

Le PCB RO4003C convient à diverses applications, notamment :

- Antennes et amplificateurs de puissance de station de base cellulaire

- Balises d'identification RF

- Radar et capteurs automobiles

- LNB pour satellites de diffusion directe

Conclusion

Le PCB à 3 couches construit avec les matériaux RO4003C et RO4450F est un exemple d'ingénierie et de conception avancées, ce qui le rend idéal pour les applications exigeantes dans les industries des télécommunications, de l'automobile et de l'aérospatiale. Sa combinaison de hautes performances, de rentabilité et de fiabilité garantit qu'il répond aux besoins de l'électronique moderne.
