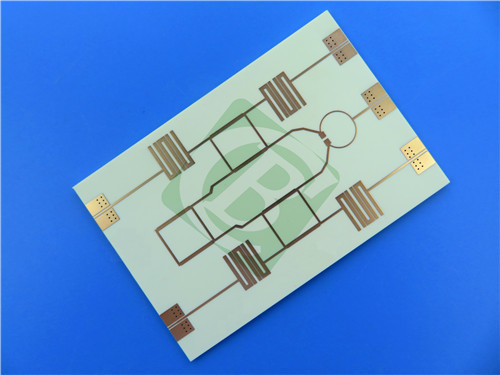

Ce circuit imprimé (PCB) est une carte de circuit imprimé double couche haute performance fabriquée à partir du matériau avancé RO4533. Il est conçu pour la précision et la fiabilité, répondant à des spécifications strictes pour garantir une constante diélectrique contrôlée et de faibles pertes, ce qui le rend idéal pour les infrastructures mobiles et les applications d'antennes.
Empilage du PCB
L'empilage du PCB est structuré comme suit :
- Couche de cuivre 1 : 35 μm
- Noyau Rogers 4533 : 0,508 mm (20 mil)
- Couche de cuivre 2 : 35 μm
Cette configuration garantit des performances optimales tout en maintenant l'intégrité structurelle.
Spécifications du PCB
| Paramètre |
Spécification |
| Matériau de base |
RO4533 |
| Nombre de couches |
2 couches |
| Dimensions de la carte |
52 mm x 35 mm ± 0,15 mm |
| Trace/Espace minimum |
4/7 mils |
| Taille de trou minimale |
0,3 mm |
| Via aveugles |
Non |
| Épaisseur de la carte finie |
0,6 mm |
| Poids Cu fini |
1 oz (1,4 mils) couches externes |
| Épaisseur du placage des vias |
20 μm |
| Finition de surface |
Or par immersion |
| Sérigraphie supérieure |
Blanc |
| Sérigraphie inférieure |
Non |
| Masque de soudure supérieur |
Vert |
| Masque de soudure inférieur |
Non |
| Tests électriques |
Test électrique à 100 % utilisé avant l'expédition |
Illustrations et normes de qualité
Les illustrations du PCB sont fournies au format Gerber RS-274-X, conformément aux normes de qualité IPC-Class-2. Cette conformité garantit que le PCB répond aux références de l'industrie en matière de fiabilité et de performances.
Disponibilité mondiale
Ce PCB haute performance est disponible à l'échelle mondiale, ce qui en fait un choix idéal pour diverses applications dans de multiples secteurs.
Introduction au RO4533
Les stratifiés Rogers RO4533 sont connus pour leur composition hydrocarbonée renforcée de verre et remplie de céramique. Ils offrent des constantes diélectriques contrôlées et de faibles pertes, ce qui est crucial pour les applications d'antennes microbandes. Les principales caractéristiques comprennent :
- Constante diélectrique (Dk) : 3,3 à 10 GHz
- Facteur de dissipation : 0,0025 à 10 GHz
- Conductivité thermique : 0,6 W/mK
- Température de transition vitreuse (Tg) : >280 °C
Ce matériau sert d'alternative abordable aux matériaux PTFE traditionnels, permettant aux concepteurs d'optimiser à la fois les coûts et les performances.
Avantages
Le matériau RO4533 offre de nombreux avantages :
- Faibles pertes et faible constante diélectrique adaptés à un large éventail d'applications
- Compatibilité avec les processus de fabrication de PCB conventionnels
- Excellente stabilité dimensionnelle pour un rendement plus élevé sur les grands panneaux
- Propriétés mécaniques uniformes qui maintiennent l'intégrité pendant la manipulation
- Conductivité thermique élevée pour des capacités de gestion de l'alimentation améliorées
Applications typiques
Ce PCB à 2 couches est particulièrement adapté pour :
- Antennes de station de base d'infrastructure cellulaire
- Réseaux d'antennes WiMAX
Conclusion
Le PCB à 2 couches utilisant le RO4533 est conçu pour les applications haute performance, en particulier dans les télécommunications et la technologie des antennes. Sa combinaison de matériaux avancés, de normes de qualité rigoureuses et de disponibilité mondiale en fait un excellent choix pour les conceptions électroniques modernes.
