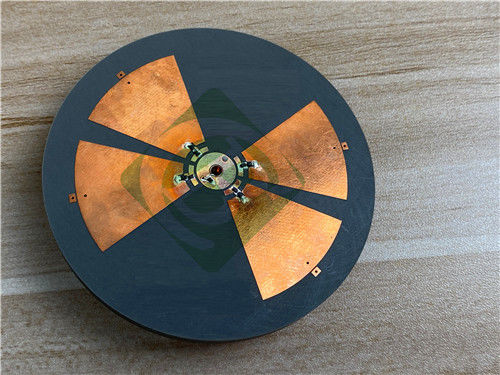

PCB 4 couches RT Duroid 5880, épaisseur 3mm, finition OSP

Ce circuit imprimé (PCB) à 4 couches est construit avec des matériaux RT/duroid 5880 et RO4450F. Conçu pour les applications haute fréquence, il offre des performances et une fiabilité exceptionnelles, ce qui le rend idéal pour les télécommunications avancées et les systèmes radar.

Composition des matériaux

Les matériaux de base de ce PCB sont le RT/duroid 5880 et le RO4450F :

- RT/duroid 5880 : Un composite PTFE renforcé avec des microfibres de verre, connu pour ses propriétés diélectriques uniformes et ses faibles pertes à haute fréquence.

- RO4450F : Une couche de liaison qui complète le matériau RT/duroid, améliorant les performances globales.

Spécifications du PCB

Illustrations et conformité

Les illustrations de ce PCB sont fournies au format Gerber RS-274-X, largement accepté dans l'industrie. La conformité aux normes IPC-Class-2 garantit que le PCB répond à des critères de qualité rigoureux en matière de fiabilité et de performance. Cette conformité est essentielle pour les applications où l'échec n'est pas une option.

Disponibilité mondiale

Ce PCB avancé à 4 couches est disponible dans le monde entier, ce qui le rend accessible à diverses industries et applications. Sa conception est suffisamment polyvalente pour être utilisée dans de nombreux secteurs de haute technologie.

Introduction au RT/duroid 5880

Le RT/duroid 5880 est spécialement conçu pour les applications haute fréquence. Ses principales caractéristiques comprennent :

- Constante diélectrique : 2,2 avec une tolérance serrée de 0,02 à 10 GHz/23°C

- Facteur de dissipation : 0,0009 à 10 GHz

- Coefficient de température de la constante diélectrique (TCDk) : -125 ppm/°C

- Faible absorption d'humidité : 0,02 %

- CTE : 31 ppm/°C (axe X), 48 ppm/°C (axe Y), 237 ppm/°C (axe Z)

Ces propriétés garantissent que le RT/duroid 5880 maintient d'excellentes performances électriques sur une large gamme de fréquences, ce qui le rend adapté aux applications en bande Ku et en ondes millimétriques.

Avantages du RT/duroid 5880

1. Propriétés électriques uniformes : La constante diélectrique reste constante sur différents panneaux, ce qui est crucial pour les applications haute fréquence.

2. Facilité d'usinage : Le RT/duroid 5880 peut être facilement coupé et façonné, ce qui permet des mises en œuvre de conception précises.

3. Résistance chimique : Il est résistant aux solvants et aux réactifs couramment utilisés dans la fabrication de PCB, garantissant durabilité et longévité.

4. Idéal pour les environnements riches en humidité : Sa faible absorption d'humidité le rend adapté aux applications à forte humidité.

Applications

Ce PCB à 4 couches est particulièrement adapté à diverses applications de haute technologie, notamment :

- Antennes large bande pour compagnies aériennes commerciales : Assurer une communication fiable en vol.

- Circuits microbandes et rubans : Largement utilisés dans les applications RF où l'espace est limité.

- Applications en ondes millimétriques : Essentielles pour les technologies de pointe telles que la 5G et au-delà.

- Systèmes radar : Essentiels pour les systèmes de navigation et de ciblage dans les applications militaires et civiles.

- Systèmes de guidage : Utilisés dans les technologies de navigation de précision.

- Antennes radio numériques point à point : Permettant la transmission de données à haut débit.

Conclusion

Le PCB à 4 couches construit avec RT/duroid 5880 et RO4450F représente une avancée significative dans la technologie des PCB. Sa conception robuste, combinée à des caractéristiques de performance haute fréquence, en fait un choix idéal pour les applications électroniques modernes qui exigent fiabilité et précision. Grâce à sa disponibilité mondiale et à son respect de normes de qualité strictes, ce PCB est prêt à relever les défis des environnements de haute technologie d'aujourd'hui.
