TLY-5 PCB RF double face 125mil 1OZ Or immersion

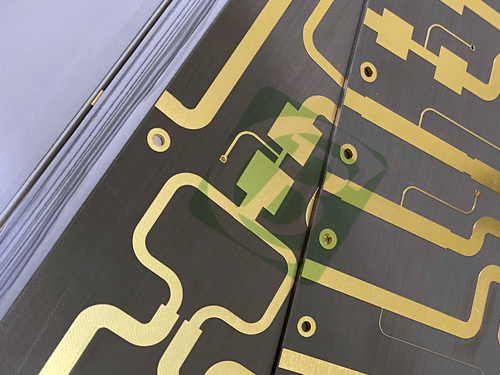

Présentation de notre PCB rigide 2 couches haute performance, conçu par des experts avec le matériau TLY-5. Ce PCB est conçu pour la précision et la fiabilité, ce qui en fait le choix idéal pour un large éventail d'applications, notamment les radars automobiles, les communications par satellite et les technologies aérospatiales.

La structure de ce PCB se compose de :

- Couche de cuivre 1 : 35 µm

- Noyau TLY-5 : 3,175 mm (125 mils)

- Couche de cuivre 2 : 35 µm

Détails du PCB

Caractéristiques et avantages du matériau TLY-5

Propriétés diélectriques

Le stratifié TLY-5 présente une constante diélectrique de 2,2 avec une tolérance serrée de 0,02 à 10 GHz/23 °C. Cette stabilité est cruciale pour les applications haute fréquence, garantissant une perte de signal minimale.

Faible tangente de perte

Avec une tangente de perte de seulement 0,0009 à 10 GHz, le TLY-5 minimise la perte d'énergie, ce qui le rend idéal pour les applications haute fréquence telles que les radars automobiles et les télécommunications.

Résistance à l'humidité

Ce PCB présente un taux d'absorption d'humidité de seulement 0,02 %, ce qui réduit considérablement le risque de délaminage et garantit une fiabilité à long terme dans diverses conditions environnementales.

Coefficient de dilatation thermique (CTE)

Les valeurs de CTE pour le TLY-5 sont optimisées pour les applications électroniques :

- Axe X : 26 ppm/°C

- Axe Y : 15 ppm/°C

- Axe Z : 217 ppm/°C

Ces mesures garantissent que le PCB maintient son intégrité et ses performances sous contrainte thermique.

Applications typiques

La polyvalence de ce PCB le rend adapté à diverses applications haute performance, notamment :

- Radar automobile : traitement des données à haute vitesse et fiabilité dans des environnements difficiles.

- Communications par satellite et cellulaires : essentielles pour l'intégrité et les performances du signal.

- Amplificateurs de puissance : prend en charge une gestion efficace de l'alimentation dans des conceptions compactes.

- Convertisseurs à bloc à faible bruit (LNB), amplificateurs à faible bruit (LNA), convertisseurs à faible bruit (LNC) : essentiels pour l'amplification et le traitement du signal.

- Aérospatiale : répond aux exigences strictes en matière de fiabilité et de performances.

- Applications en bandes Ka, E et W : prend en charge les technologies de communication avancées.

Conformité et normes

Ce PCB est conforme aux normes IPC-Class-2, garantissant qu'il répond aux critères de référence de l'industrie en matière de fiabilité et de qualité. Les illustrations sont fournies au format Gerber RS-274-X, prêtes pour une intégration transparente dans les processus de fabrication.

Disponibilité mondiale

Ce PCB est disponible pour une expédition dans le monde entier, ce qui le rend accessible aux fabricants et aux ingénieurs du monde entier.

Conclusion

Ce PCB rigide 2 couches avec une construction TLY-5 est une solution haute performance conçue pour répondre aux exigences des applications électroniques modernes. Ses propriétés supérieures des matériaux, ses spécifications précises et ses tests rigoureux en font un choix idéal pour les ingénieurs et les fabricants à la recherche de fiabilité et de performances. En choisissant notre PCB, vous investissez dans une solution durable et efficace qui améliorera vos produits et vos applications.
