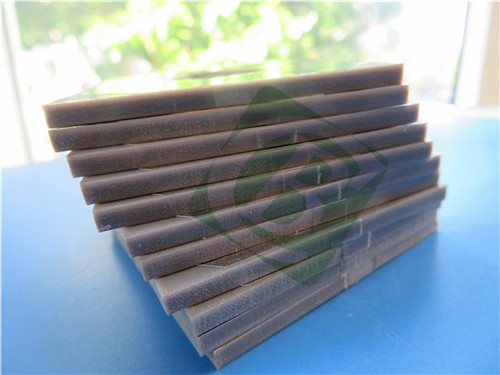

2 couches de PCB TP450 de 2,5 mm d'épaisseur

Présentation de notre PCB double face haute performance, fabriqué à partir de matériau TP450. Ce PCB est conçu pour des applications de précision dans divers environnements haute fréquence, notamment les systèmes de navigation par satellite et les technologies d'antennes avancées. Avec sa construction robuste et ses propriétés électriques supérieures, ce PCB est idéal pour les ingénieurs recherchant fiabilité et performance.

Empilage du PCB

Le PCB présente un empilage bien structuré :

Couche de cuivre 1 : 35 µm

Noyau TP450 : 2,54 mm (100 mils)

Couche de cuivre 2 : 35 µm

Spécifications du PCB

Caractéristiques et avantages du matériau TP450

Propriétés diélectriques

Le TP450 présente une constante diélectrique de 4,5 ± 0,2 à 10 GHz, ce qui est crucial pour les applications haute fréquence. Cette stabilité garantit une dégradation minimale du signal, ce qui le rend idéal pour les technologies de communication.

Faible tangente de perte

Avec un facteur de dissipation de 0,0010 à 10 GHz, le TP450 minimise la perte d'énergie, assurant une transmission efficace du signal. Cette fonctionnalité est particulièrement bénéfique pour les applications qui nécessitent un traitement de données à grande vitesse.

Résistance à l'humidité et stabilité thermique

Le PCB présente un taux d'absorption d'humidité de seulement 0,01 %, ce qui réduit considérablement le risque de délaminage et garantit une fiabilité à long terme dans divers environnements. De plus, le faible TCDK (-50 ppm/°C) et la conductivité thermique (0,44 W/mk) du TP450 le rendent adapté aux applications à haute température.

Valeurs CTE

Les valeurs CTE pour le TP450 sont optimisées pour les applications électroniques :

- Axe X : 50 ppm/°C

- Axe Y : 50 ppm/°C

- Axe Z : 60 ppm/°C

Ces mesures garantissent que le PCB maintient son intégrité en cas de fluctuations de température, ce qui en fait un choix fiable pour les applications critiques.

Applications typiques

La polyvalence de ce PCB le rend adapté à une gamme d'applications avancées, notamment :

- Systèmes de navigation par satellite mondiaux : garantit un traitement précis du signal et une fiabilité.

- Technologies embarquées sur missiles : performances fiables dans des conditions extrêmes.

- Technologie de fusée : essentielle pour la sécurité et la fiabilité opérationnelle.

- Antennes miniaturisées : prend en charge les conceptions compactes sans sacrifier la fonctionnalité.

Conformité et normes de qualité

Ce PCB est fabriqué conformément aux normes IPC-Class-2, garantissant le respect des références de l'industrie en matière de fiabilité et de qualité. Les illustrations fournies au format Gerber RS-274-X facilitent une intégration transparente dans les processus de production.

Disponibilité mondiale

Notre PCB double face avec construction TP450 est disponible pour une expédition dans le monde entier, ce qui le rend accessible aux fabricants et aux ingénieurs du monde entier. Cette disponibilité mondiale garantit que, où que vous soyez, vous pouvez compter sur notre PCB pour vos besoins électroniques avancés.

Conclusion

Ce PCB double face construit à partir de matériau TP450 représente une solution haute performance adaptée aux exigences de l'électronique moderne. Sa conception robuste, ses propriétés diélectriques supérieures et ses tests rigoureux en font un choix idéal pour les applications de navigation par satellite, de technologie de missiles, et plus encore. En choisissant notre PCB, vous investissez dans une solution fiable et efficace qui améliore les performances et la fiabilité de vos appareils électroniques.
