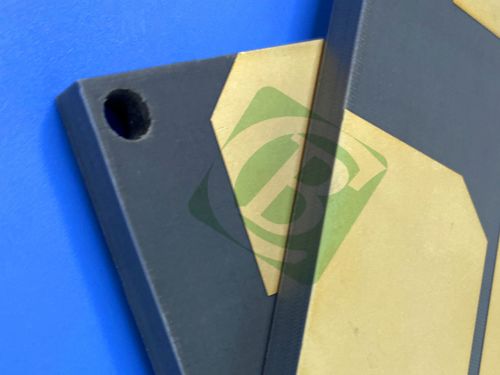

PCB TP980 à double face avec finition ENIG d'une épaisseur de 4 mm

Composition du matériau

Le matériau de base de ce PCB est le TP980, connu pour ses propriétés diélectriques avancées.intentionnellement conçue sans renforcement en fibre de verreCette composition unique permet un réglage précis de la constante diélectrique, rendant le TP980 adapté à un large éventail d'applications à haute fréquence.

Le dépôt de PCB

L'empilement de ce PCB est méticuleusement conçu pour optimiser les performances:

- Couche de cuivre 1: 35 μm de cuivre sont utilisés pour la première couche, fournissant les capacités de routage et de mise à la terre nécessaires.

- TF980 Core: Le matériau du noyau, mesurant 4,0 mm (157,5 mils), contribue de manière significative aux propriétés diélectriques de la carte, améliorant l'intégrité du signal et la gestion thermique.

- Couche de cuivre 2: une couche de cuivre supplémentaire de 35 μm remplit une fonction similaire à la première, permettant un routage et un placement efficaces des composants.

Spécification des PCB

Art et normes de qualité

Cette illustration de PCB est fournie au format Gerber RS-274-X, une norme largement utilisée dans la fabrication de PCB qui assure la compatibilité entre divers processus de fabrication.Ce format permet une communication précise de la conception du PCB aux fabricants.

Conformément aux normes de qualité IPC-Classe 2, ce PCB répond aux exigences essentielles en matière de fiabilité et de performances, ce qui garantit qu'il peut être utilisé dans diverses applications sans compromettre la fonctionnalité.

Disponibilité

Le PCB TP980 est disponible dans le monde entier, ce qui en fait un choix polyvalent pour les fabricants et les concepteurs qui souhaitent mettre en œuvre des solutions à haute fréquence dans leurs produits électroniques.

Caractéristiques du TP980

- Constante diélectrique (Dk): 9,8 ± 0,2 à 10 GHz, assurant une performance stable pour les signaux à haute fréquence.

- Facteur de dissipation: 0,0012 à 10 GHz, indiquant une faible perte d'énergie lors de la transmission du signal.

- Coefficient thermique de la constante diélectrique (TCDK): -40 ppm/°C, maintenant des performances sur une large plage de température de -55°C à 150°C.

- Les valeurs des ETC:

- Axe X: 40 ppm/°C

- Axe Y: 40 ppm/°C

- Axe Z: 55 ppm/°C

- Conductivité thermique: 0,65 W/mk, facilitant une dissipation de chaleur efficace.

- Absorption de l'humidité: 0,01%, ce qui réduit le risque de défaillances liées à l'humidité.

- Classification UL: 94-V0, assurant le respect des normes de sécurité incendie.

Applications typiques

Le PCB TP980 est particulièrement adapté à des applications exigeantes, notamment:

- Systèmes mondiaux de navigation par satellite: offrir la précision et la fiabilité nécessaires à la technologie de navigation.

- Technologies de lancement de missiles: répondre à des normes strictes de performance et de fiabilité essentielles dans les applications de défense.

- Technologie des fusibles: fournit des performances robustes et fiables dans les applications critiques de sécurité.

- Antennes miniaturisées: permettant des conceptions compactes sans sacrifier les performances, essentielles dans les systèmes de communication modernes.

Conclusion

Le PCB TP980 illustre l'intersection de la science des matériaux avancée et de l'ingénierie électronique.il est le choix privilégié pour les applications à haute fréquenceAlors que la demande de PCB fiables et efficaces continue d'augmenter, le TP980 est prêt à relever les défis de la conception électronique moderne.
